-24-
Descripción funcional y especificaciones
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
ADVERTENCIA !
Lijadora de órbita al azar
Número de modelo 3107DVS
Tensión nominal 120 V 50 - 60Hz
Amperaje nominal 3,3 A
Velocidad sin carga n
0
4 500-13 000/min
Diámetro de la zapata (125 mm)
Diámetro del abrasivo (125 mm)
B
A
ABERTURAS DE
VENTILACIÓN
ANILLA
AMORTIGUADORA
ZAPATA DE
SOPORTE
DISCO ABRASIVO
LLAVE ALLEN
MANGO
DELANTERO
BOTON DE
MARPOSA
DIAL DE VELOCIDAD VARIABLE
BOTON DE “FIJACION EN ON”
RECIPIENTE
PARA POLVO
ORIFICIO
PARA POLVO
SOPORTE DE EL
RECIPIENTE
CLIP DE
MONTAJE
LENGÜETAS DE
LIBERACIÓN
TORNILLO

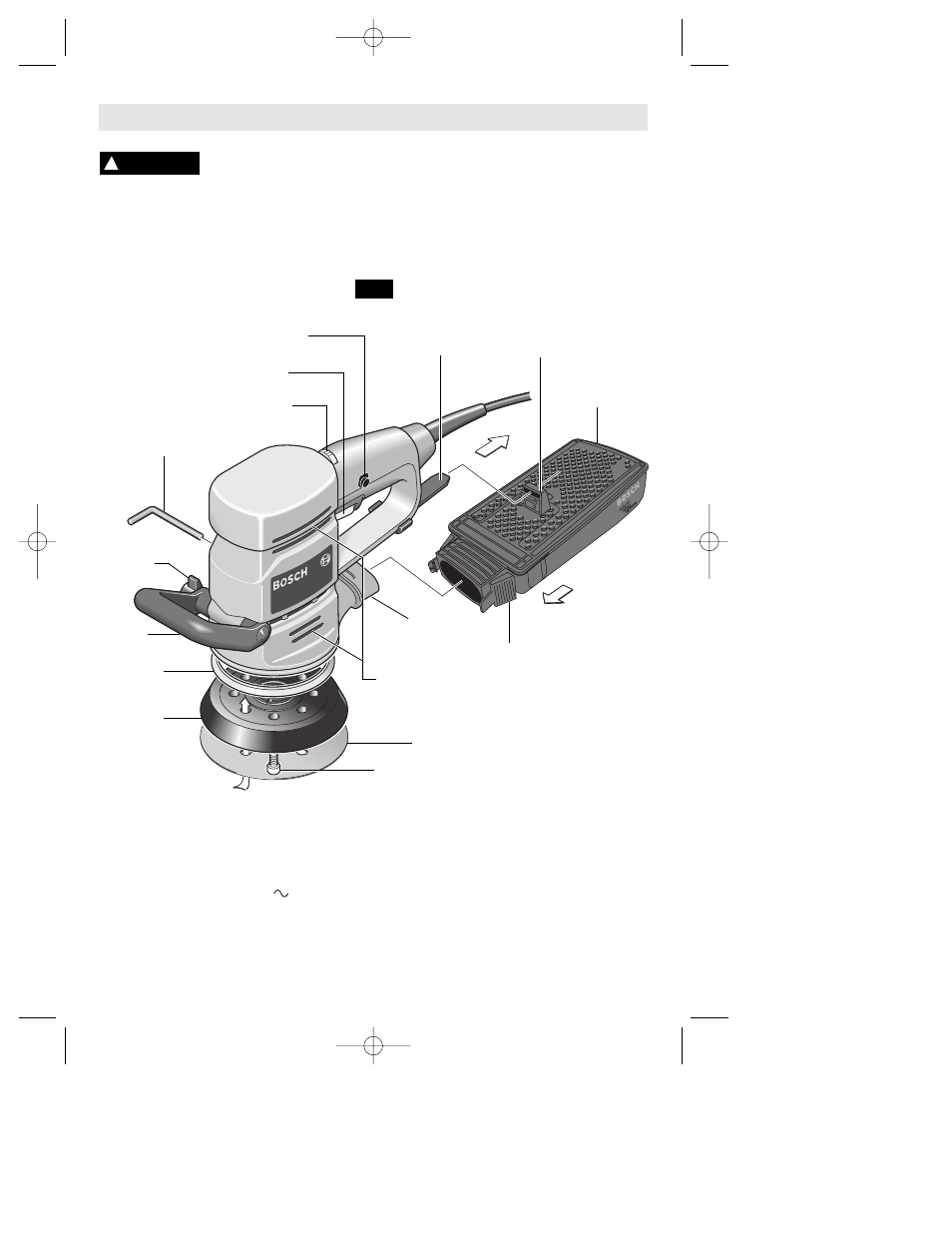

FIG. 1
INTERRUPTOR "ON/OFF"
(DE ENCENDIDO Y APAGADO)
