Cable pinout diagrams – B&B Electronics PCMCIA High Speed Serial Card CE 232HSPCC User Manual
Page 11

A-2
PCMCIA Card
Documentation Number 232HSPCC1199 Manual
B&B Electronics Mfg Co Inc – 707 Dayton Rd - PO Box 1040 - Ottawa IL 61350 - Ph 815-433-5100 - Fax 815-433-5104
B&B Electronics Ltd – Westlink Commercial Park – Oranmore, Galway, Ireland – Ph 353-91-792444 – Fax 353-91-792445

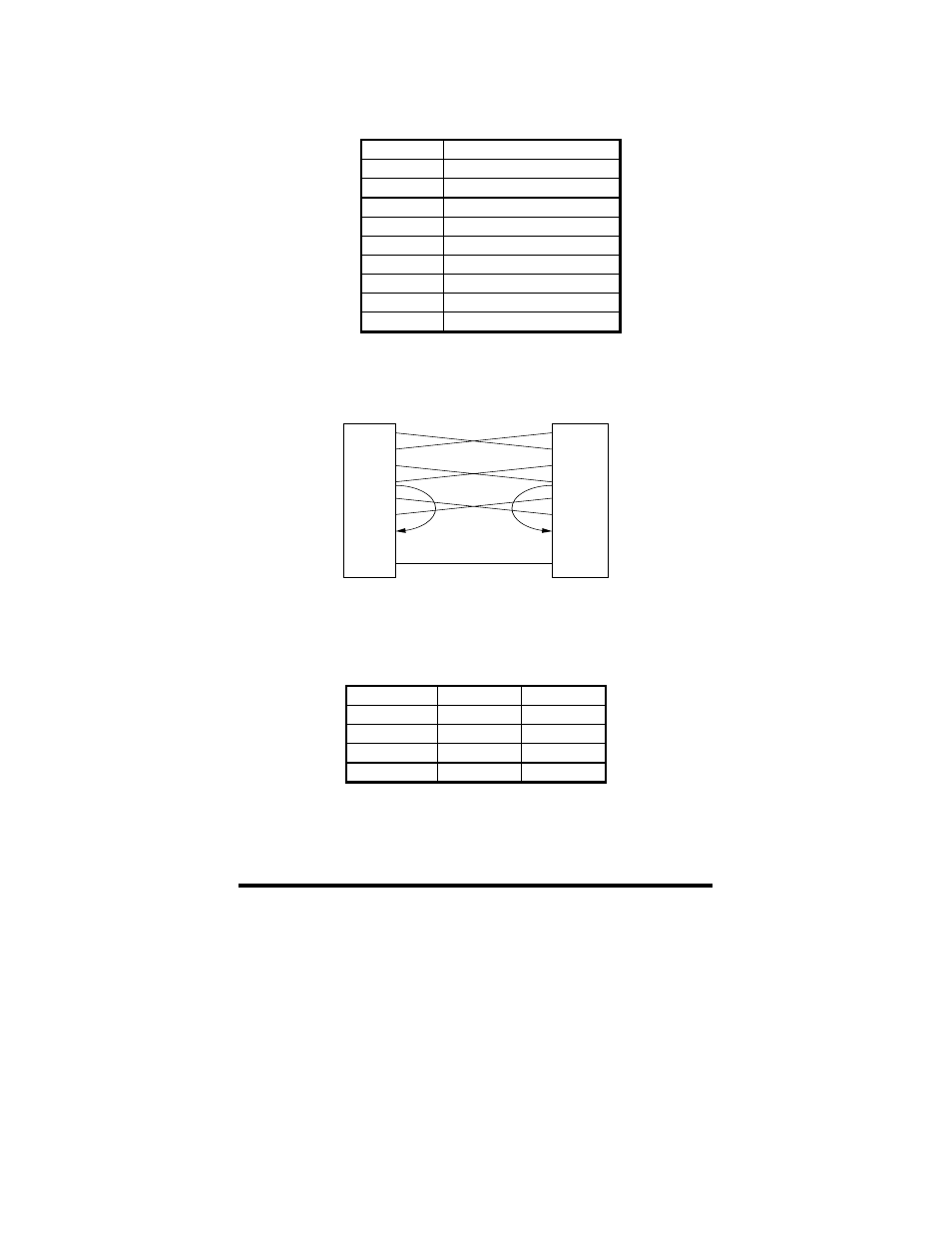

Cable Pinout Diagrams
9-pin D Connector Pin Assignments
Null Modem Cable Pinout
Com Port Information
Pin #
Signal Name
1
DCD
2
RXD
3
TXD
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
Signal Pinout for 9-pin D connector
3 - T X D
2 - R X D
4 - D T R
6 - D S R
7 - R T S
8 -C T S
1 - D C D
9 - R I
5 - G N D
R S 2 3 2 - N U L L M O D E M P IN O U T
3 - T X D
2 - R X D
4 - D T R
6 - D S R
7 - R T S
8 -C T S
1 - D C D
9 - R I
5 - G N D
COM Port
IoBase
IRQ
1
3F8
4
2
2F8
3
3
3E8
4
4
2E8
3
