F7
INSTRUCTIONS DE MONTAGE
REMARQUE : Cet appareil est expédié sans essence ou
huile. Pour éviter tout dommage à l’appareil,
consultez les informations sur l’huile et l’essence
pour mettre l’huile et l’essence dans le carter-
moteur avant d’essayer de le faire démarrer.
REMARQUE : Avant de monter votre cultivateur/coupe-
bordures, débranchez le câble de bougie de la
bougie et mettez-le à la terre sur un boulon du
moteur.

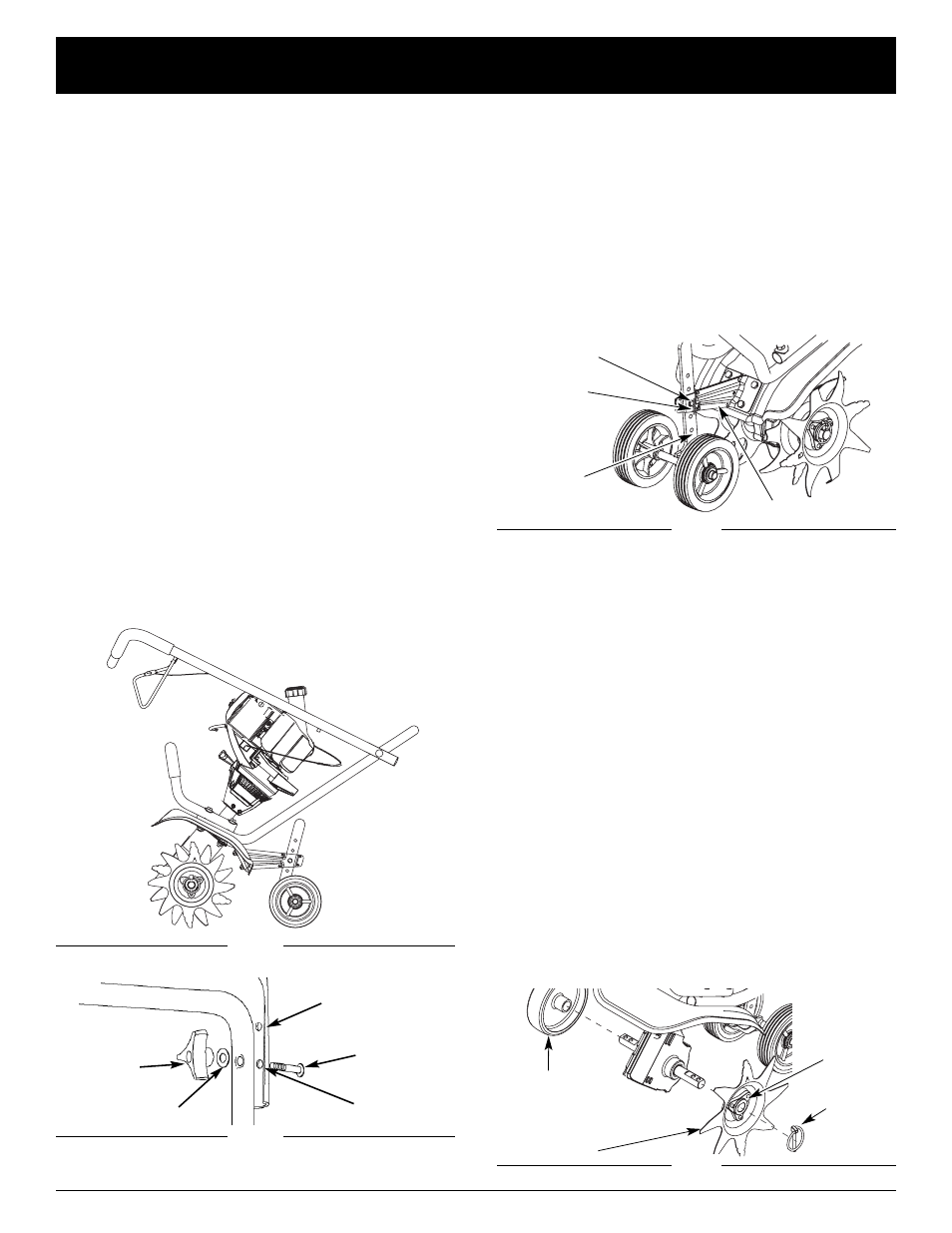

POSITIONNEMENT DES POIGNÉES
1. Desserrez les deux boutons à l’intérieur des
poignées (Fig. 1).
2. Tenez l'appareil droit et placez les poignées en
position de fonctionnement (Fig. 1).
REMARQUE : Prenez soin de ne pas pincer le câble de la
manette ni les fils du contact d'allumage lorsque
vous positionnez les poignées.
3. Vissez les boutons pour maintenir les poignées en place.
NOTE :Évitez de trop serrer les boutons.
RÉGLAGE DE LA HAUTEUR DU GUIDON
1. Vous pouvez ajuster la hauteur des poignées en
retirant les boutons et les boulons de fixation et en
les replaçant dans les trous supérieurs ou inférieurs
du guidon (Fig. 2).
2. Serrez bien les boutons pour maintenir les poignées
en place.
RÉGLAGE DE LA PROFONDEUR DES DENTS
Procédez de la façon suivante pour ajuster le support de
la roue :
1. Coupez le moteur et débrancher la bougie pour éviter
tout démarrage accidentel.
2. Retirez le boulon à clavette de la vis à oeillet et faite
glisser la goupille du support de la partie arrière (Fig. 3).
3. Faites glisser le support de la roue vers le haut ou le
bas dans la partie arrière en alignant les trous à la
hauteur désirée.
4. Placez la vis à oeillet dans le trou et maintenez en
place avec un boulon à clavette.
ATTACHER LE COUPE-BORDURES ET LA LAME
Pour transformer le cultivateur en coupe-bordures,
procédez de la façon suivante :
1. Appuyez sur l’interrupteur On/Off pour le mettre en
position Off (O) pour arrêter le moteur et les dents et
débranchez la bougie pour éviter tout démarrage
accidentel.
REMARQUE : Il peut s’avérer nécessaire de mettre le
cultivateur/coupe-bordures en position
horizontale sur une surface plane avec la poignée
supérieure touchant le sol.
2. Retirez la goupille à cliquet de chaque extrémité de
l’arbre des dents et faites glisser les dents de l’arbre.
3. Faites glisser la roue du coupe-bordures, moyeu vers
l’intérieur, sur le côté droit de l’arbre des dents et
maintenez-le en place avec la goupille à cliquet dans
le trou intérieur (Fig. 4).
4. Faites glisser la lame du coupe-bordures, moyeu vers
l’extérieur sur le côté gauche de l’arbre des dents et
maintenez-la en place avec la goupille à cliquet dans
le trou intérieur (Fig. 4).
5. Guidez la lame du coupe-bordures le long d’un
parterre, d’un trottoir ou d’une allée avec la route du
coupe-bordures le long du bord extérieur. Utilisez la
ligne directrice du coupe-bordures pour aligner
la lame de ce dernier.
Boulon à
clavette
Support de
la roue
Support de la
partie arrière
Fig. 3
Fig. 4
Goupille à
cliquet
Moyeu
Lame du coupe-
bordures
Roue du
coupe-
bordures
Axe à
épaulement
Fig. 1
Fig. 2
Bouton du
guidon
Guidon
Rondelle
Trou inférieur
Trou supérieur
Boulon
