use
crossover
control *
T 1.5A L 250V
CAUTION: Disconnect supply cord
before replacing fuse. For continued
protection against risk of fire, replace only
with same type fuse.
ATTENTION: Debrancher avant de
remplacer le fusible. Utiliser un fusible de
rechange de même type.
120V ~ 60Hz 1.25A
bypass
crossover
control **
75
100 125
150 * use crossover control: removes high
frequencies; use with sources lacking suitable
filtering (most products without Dolby Digital
or THX), or where manual control is desired.
crossover (Hz)
power
0 º
180 º
polarity
left right
speaker level in
Powered Subwoofer featuring BassTrac ®
line level in
** bypass crossover control: direct to woofer;
use with sources having built-in crossover
controls or bass management (most products
with Dolby Digital or THX).
C US
XB4
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
parte posterior del
receptor
salida del subwoofer
use
crossover
control *
T 1.5A L 250V
CAUTION: Disconnect supply cord
before replacing fuse. For continued
protection against risk of fire, replace only
with same type fuse.
ATTENTION: Debrancher avant de
remplacer le fusible. Utiliser un fusible de
rechange de même type.
120V ~ 60Hz 1.25A
bypass
crossover
control **
75
100 125
150 * use crossover control: removes high
frequencies; use with sources lacking suitable
filtering (most products without Dolby Digital
or THX), or where manual control is desired.
crossover (Hz)
power
0 º
180 º
polarity
left right
speaker level in
Powered Subwoofer Featuring BassTrac ®
line level in
** bypass crossover control: direct to woofer;
use with sources having built-in crossover
controls or bass management (most products
with Dolby Digital or THX).
C US
XB4
CAUTION
RISK OF ELECTRIC SHOCK DO NO T OPEN
AVIS: RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR
RL R R
FRONT A
L L
SURROUND FRONT B CENTER
SPEAKER SYSTEMS
FRONT A OR B, CENTER, SURR, SURR BACK
: MINIMUM 6 OHMS
FRONT A AND B : MINIMUM 8 OHMS
5

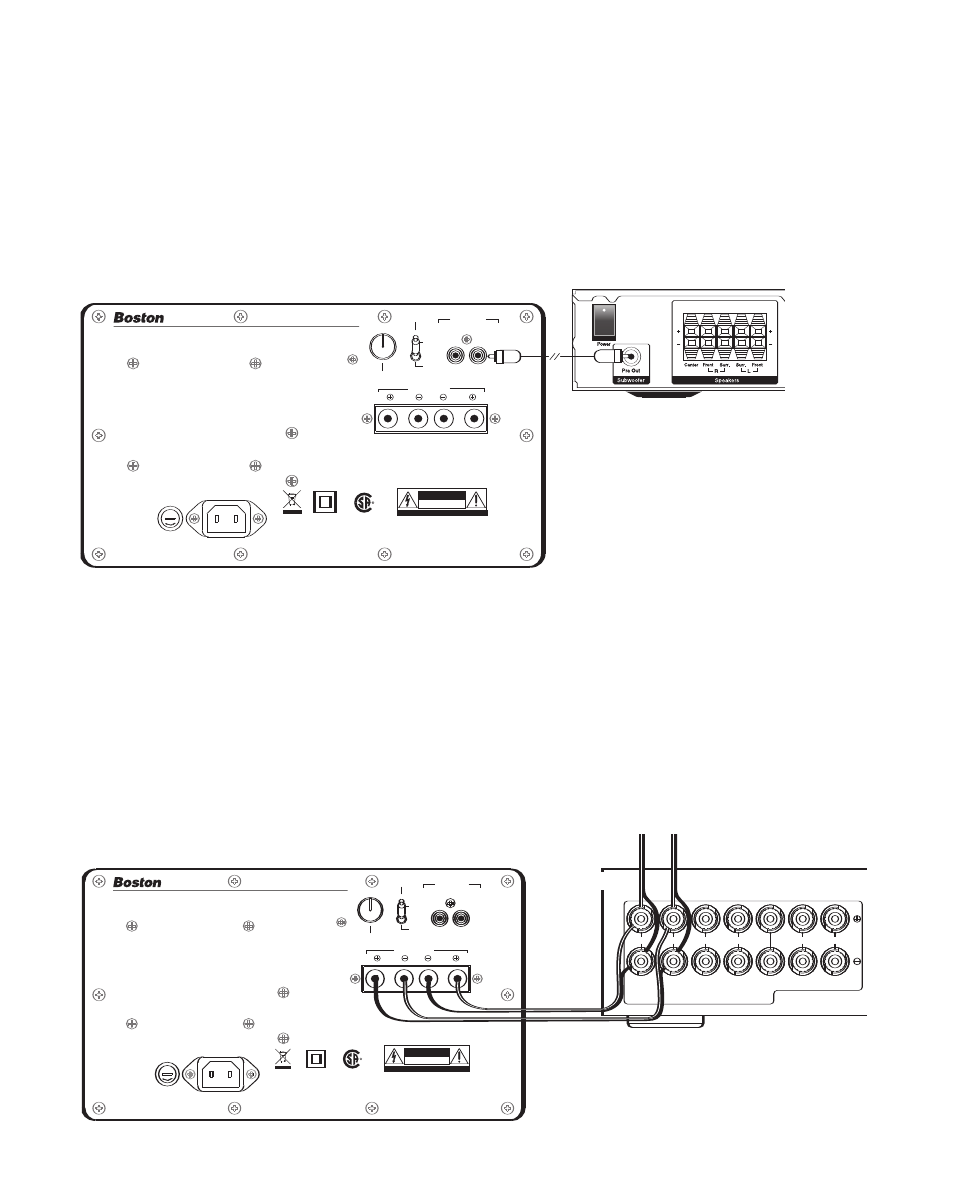

Conexión del subwoofer a sistemas digitales de cine en casa
Los equipos electrónicos de cine en casa 5.1, 6.1 y 7.1 tienen un canal (el “.1”) reservado para la reproducción
de la información de baja frecuencia (low-frequency, LFE) especial (por ejemplo, explosiones y truenos) de las pistas de audio codificadas
digitalmente.
Seleccione la opción de activación del subwoofer del menú de configuración del receptor. Al conectarse de esta manera, el amplificador
del receptor deja de reproducir las difíciles señales de los graves bajos que pueden hacer que el receptor genere distorsiones audibles.
Utilice un cable RCA (no incluido), como se muestra, para conectar la salida del subwoofer del receptor digital al subwoofer.
Conecte el otro extremo de la toma XB4 identificada como “bypass crossover control” (Control de derivación de separador de
frecuencias) debajo de “line level in” (Entrada nivel de línea).
Asegúrese de conectar + con + (rojo) y – con – (negro ).
Si no desea conectar cables RCA al subwoofer, puede utilizar un cable de altavoz para conectar el subwoofer en paralelo con
los altavoces principales (véase el siguiente diagrama). El subwoofer no presenta ninguna carga adicional para el receptor.
Seleccione la opción de desactivación del subwoofer en el menú de configuración del receptor. Esto envía la señal del LFE a
los altavoces principales izquierdo y derecho, y por lo tanto, al subwoofer. Consulte el manual de usuario del receptor para
obtener una información más detallada.
Al utilizar la conexión de los cables de altavoz se activa el separador de frecuencias integrado en el subwoofer. En primer lugar,
establezca el control del separador de frecuencias del subwoofer aproximadamente 10 Hz por encima del límite mínimo de
respuesta de graves de los altavoces principales. Ajuste la configuración del separador de frecuencias escuchando hasta
obtener la mejor combinación con los altavoces principales. La configuración del control del separador de frecuencias más ade-
cuada dependerá de la ubicación de los altavoces y sus preferencias personales.
parte posterior del receptor
izquierda derecha
altavoces
frontales
a altavoces principales
