Asignación de los pines del conector
SCART

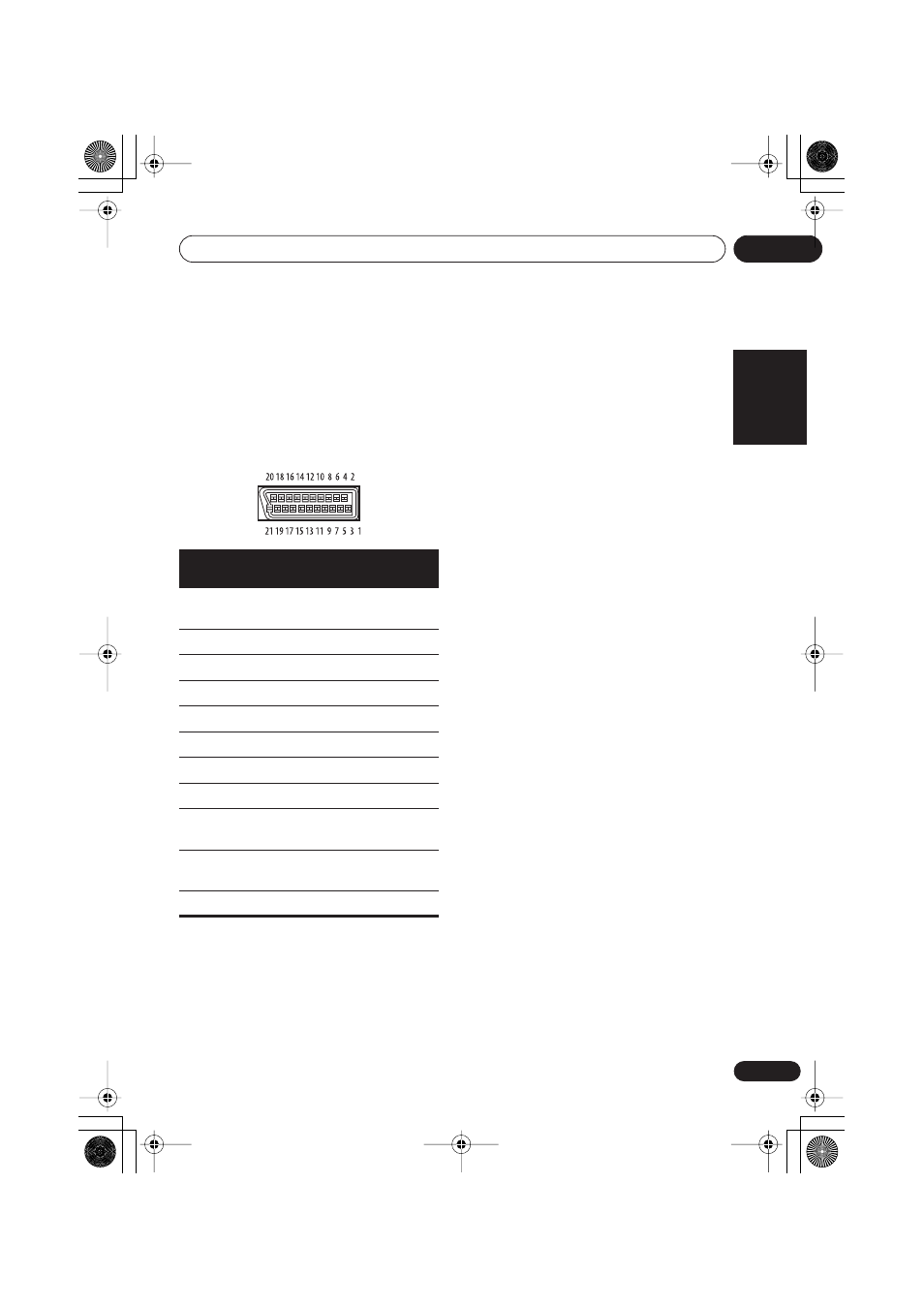

El siguiente diagrama muestra las
asignaciones del conector SCART de 21
pines. Este conector proporciona las señales
de vídeo y de audio para la conexión a un
televisor o monitor en color compatible.
Nº de
pin
Asignación
Nº de
pin
Asignación
1
Audio R OUT
12
Ninguna
conexión
2
Audio R IN
13
GND (vídeo)
3
Audio L OUT
14
GND (vídeo)
4
GND (audio)
15
R o C OUT
5
GND (vídeo)
16
BLANK OUT
6
Audio L IN
17
GND (video)
7
B OUT
18
GND (video)
8
Estado
19
Vídeo o Y OUT
9
GND (vídeo)
20
Ninguna
conexión
10
Ninguna
conexión
21
GND (vídeo)
11
G OUT
