Conexiones 02
10
Sp
Capítulo 2
Conexiones
Conexiones sencillas
Importante
• Antes de realizar o cambiar cualquier conexión, apague el interruptor de alimentación y
desconecte el cable de la toma de CA.
• La instalación que se describe es básica; permite reproducir discos usando sólo los cables
que se adjuntan con el reproductor. En esta instalación, el audio estéreo se reproduce a
través de los altavoces de su televisor.
• Este reproductor está equipado con tecnología de protección contra copias. No conecte este
reproductor a su televisor a través de una videograbadora empleando cables de audio/vídeo
o S-Vídeo, ya que la imagen de este reproductor no aparecerá correctamente en el televisor.
(Puede que este reproductor no sea compatible con algunos televisores o videograbadoras
por la misma razón; para más información consulte con el fabricante.)
• Cuando conecte su televisor como se muestra arriba, no ajuste Component Out (véase
Configuración de Video Output en la página 32) en Progressive .

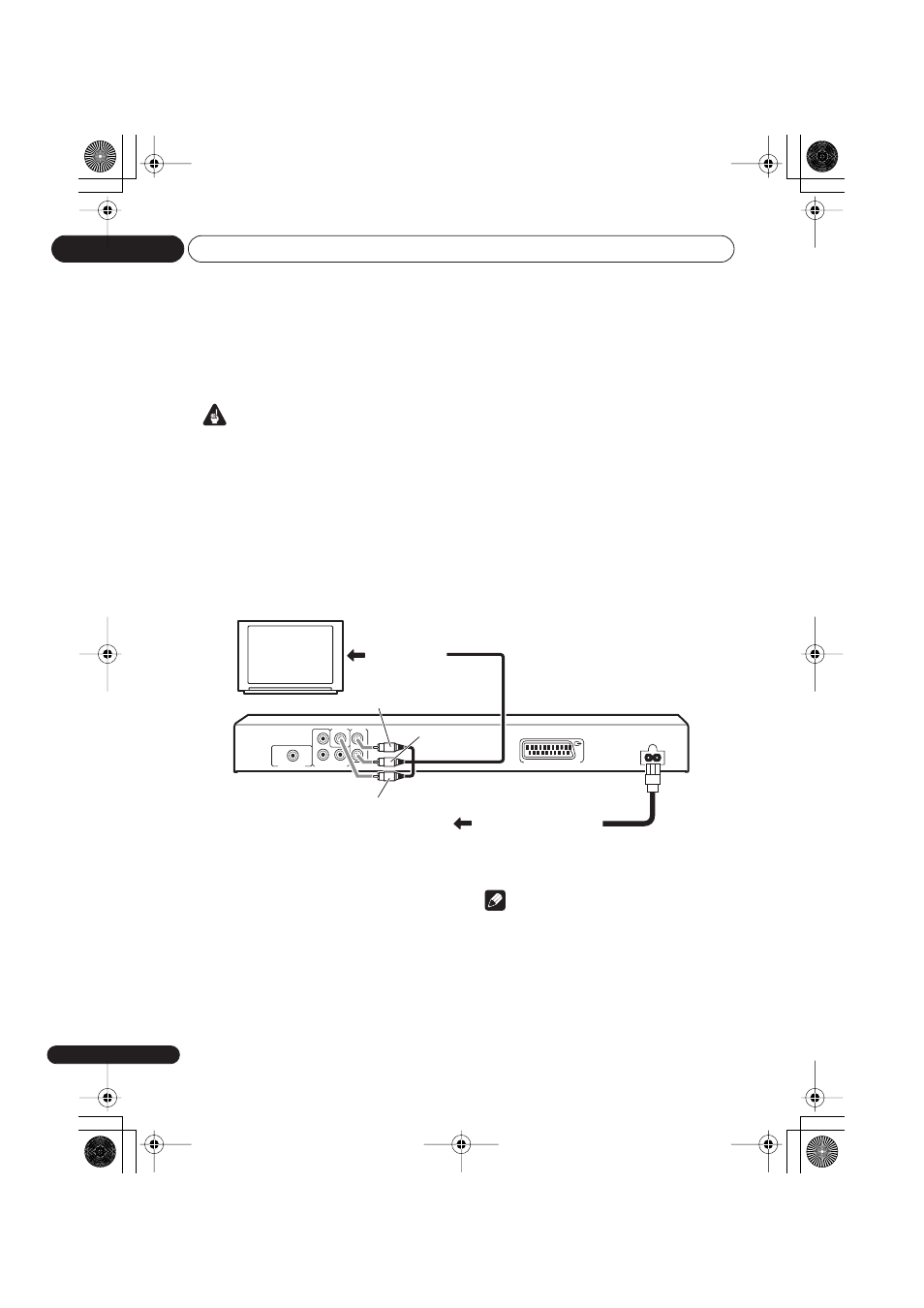

1 Conecte las tomas VIDEO OUT y AUDIO
OUT L/R a un grupo de entradas de audio/
vídeo del televisor.
Use el cable de audio/vídeo adjunto,
conectando las clavijas roja y blanca a las
salidas de audio y la clavija amarilla a la salida
de vídeo. Asegúrese de hacer coincidir las
salidas de audio izquierda y derecha con sus
correspondientes entradas para obtener el
sonido estéreo correcto.
Vea más abajo si quiere utilizar un cable de
componentes o un cable SCART para la
conexión de vídeo.
2 Conecte el cable de alimentación de CA
suministrado a la entrada AC IN y, a
continuación, a una toma de corriente.
Nota
• Antes de desconectar el reproductor de la
toma de corriente, asegúrese primero de
que lo ha puesto en modo de espera
mediante el botón
STANDBY/ON del
panel frontal o del mando a distancia, y
espere a que el mensaje
-OFF- desaparezca
del visualizador del reproductor.
• Por los motivos anteriores, no conecte este
reproductor a una fuente de alimentación
conmutada como las que se encuentran
en algunos amplificadores y receptores AV.
DIGITAL AUDIO OUT
L
R
P R
P B
Y
COAXIAL
COMPONENT VIDEO OUT
AUDIO OUT
AV CONNECTOR (RGB) TV/AV Receiver
VIDEO OUT
AC IN
A las entradas
de audio/vídeo
A la toma de corriente
Amarillo
Blanco
Rojo
TV
