14
Sp
AUDIO OUT
L
R
VIDEO OUT
DIGITAL OUT CONTROL
AC IN
IN
AV CONNECTOR
S-VIDEO OUT
VIDEO IN
VIDEO OUT
AUDIO OUT
L
R
VIDEO OUT
DIGITAL OUT CONTROL
AC IN
IN
AV CONNECTOR
S-VIDEO OUT
S-VIDEO IN
S-VIDEO
OUT

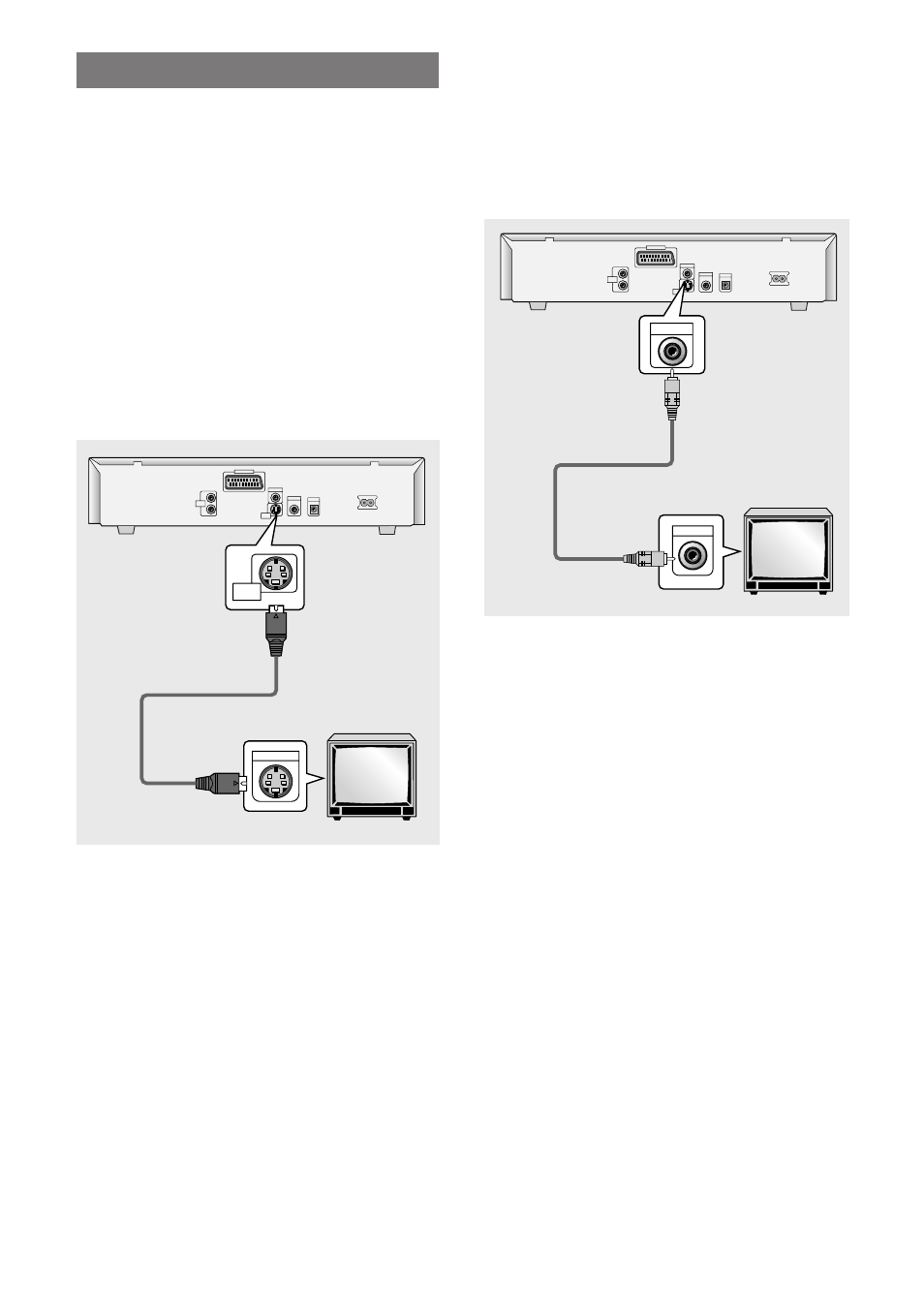

Conexiones de vídeo
Este reproductor dispone de tres tipos de salida de
vídeo: S vídeo y vídeo compuesto. Compruebe el
manual suministrado con su televisor o monitor para
determinar la mejor conexión posible para su sistema.
Además de hacer conexiones físicas a su televisor o
monitor de TV, también resulta necesario asignar el
tamaño de la pantalla del televisor. Usted podrá utilizar
[Setup Navigator] en el menú General de la pantalla
Setup para establecer si está utilizando un televisor o
monitor de pantalla ancha o pantalla estándar (página
17). Además, usted podrá utilizar el ajuste [TV Screen]
en el menú Video de la pantalla Setup (página 27).
SALIDA DE S VIDEO
• Haga las conexiones de S vídeo a un televisor o
monitor con entrada de S vídeo para producir una
imagen de vídeo de alta calidad.
• Utilice un cable de vídeo S (no suministrado) para
conectar la toma S-VIDEO OUT del reproductor a la
entrada de vídeo S del televisor o del monitor.
SALIDA DE VÍDEO
• Haga las conexiones de vídeo compuesto a un
televisor o monitor estándar con una toma de
entrada de vídeo.
• Utilice el cable de vídeo suministrado para conectar
la toma VIDEO OUT del reproductor a la entrada de
vídeo del televisor o monitor.
• Asegúrese de que el color del enchufe coincida con
el color de la toma (amarillo).
Televisor o monitor
Televisor o monitor
