5
Raccordements des appareils
+
≠
+
≠
+
≠
+
≠
+
≠
+
≠
Gauche Droite
Gauche Droite
Gauche Droite
Bleu/blanc
Vers la borne de commande de
l’amplificateur de puissance
(max. 300 mA, 12 V CC).
Ce produit
Haut-parleur arrière
Haut-parleur avant
Haut-parleur arrière
Haut-parleur avant
Sortie arrière
Sortie vers les
haut-parleurs
avant
Sortie pour haut-parleur d’extrêmes
graves, ou sortie sans atténuation
Télécommande d’ensemble
Haut-parleur
d’extrêmes graves Haut-parleur
d’extrêmes graves
Câbles de liaison munis
de prises RCA (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)

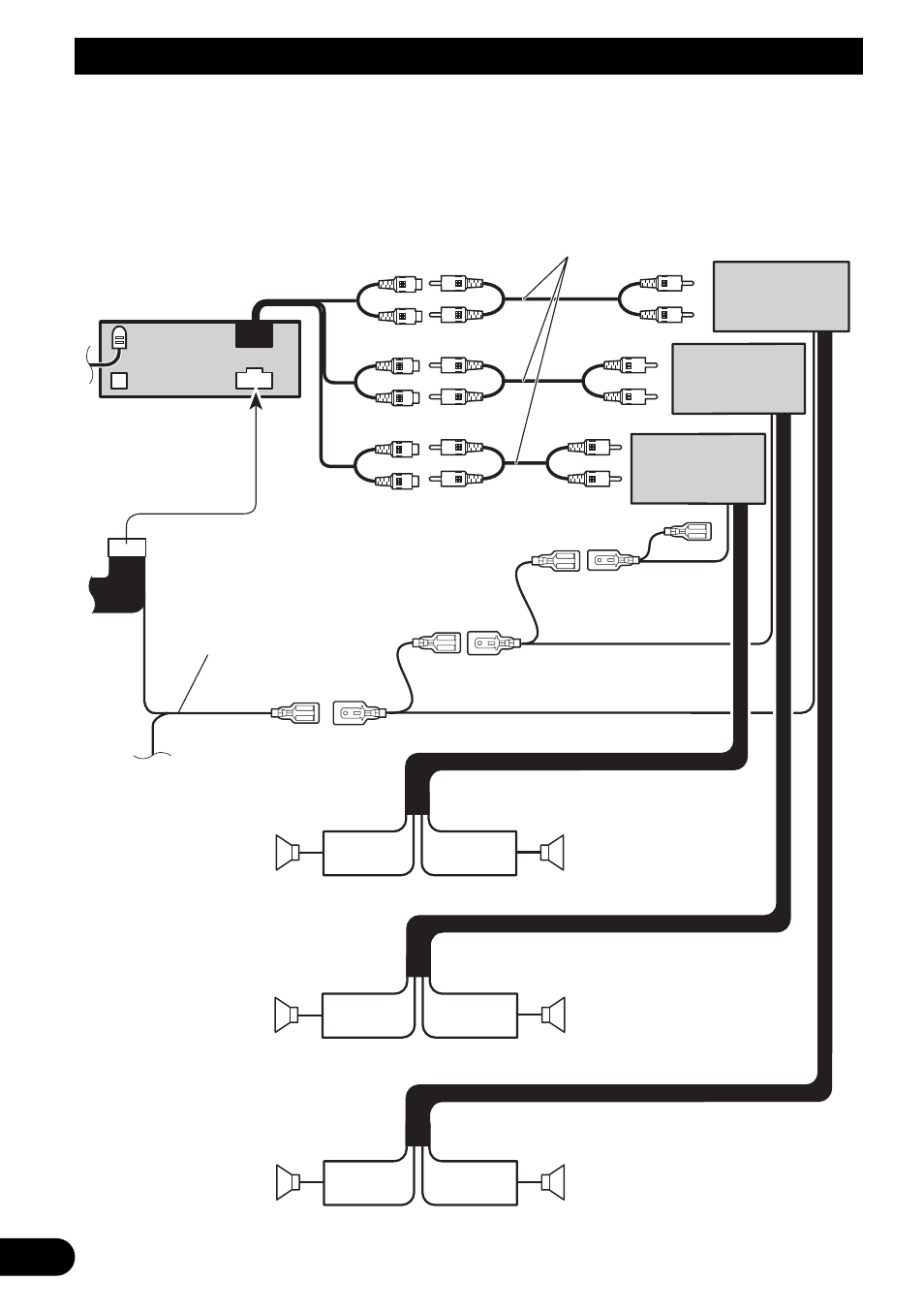

7 Raccordement à un amplificateur vendu séparément
Ce produit peut être relié à un amplificateur vendu séparément; utilisez pour cela les
prises de sortie Cinch (RCA).
Fig. 3
