Specifications
General
Power requirements. . . . AC 220 V to 240 V, 50 Hz/60 Hz
Power consumption . . . . . . . . . . . . . . . . . . . . . . . . . . 11 W
Power consumption (standby) . . . . . . . . . . . . . . . . 0.8 W
Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7 kg
Dimensions
. . . . . . . . . . . . .420 mm (W) x 49.5 mm (H) x 215 mm (D)
Operating temperature . . . . . . . . . . . . . .+5 °C to +35 °C
Operating humidity . . . . 5 % to 85 % (no condensation)

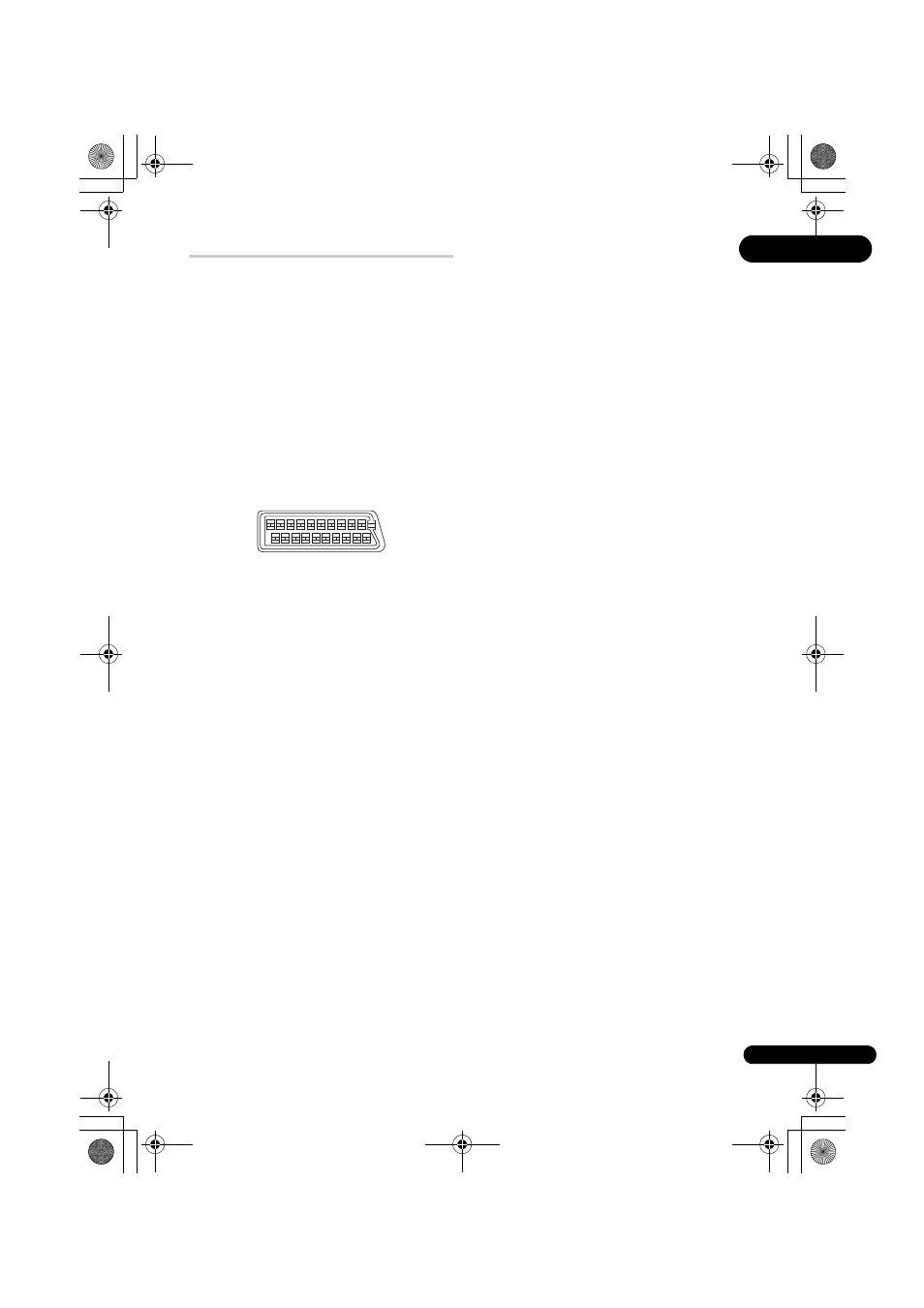

AV Connector
(21-pin connector assignment)
AV connector output . . . . . . . . . . . . . . . 21-pin connector
This connector provides the video and audio signals for
connection to a compatible colour TV or monitor.
PIN no.
1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Audio 2/R out
3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Audio 1/L out
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .B out
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Status
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G out
15 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . R out
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Video out
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GND
Component video output
Y (luminance) - Output level . . . . . . . . . . . . 1 Vp-p (75 Ω)
P
B
(color) - Output level . . . . . . . . . . . . . . . 0.7 Vp-p (75 Ω)
P
R
(color) - Output level . . . . . . . . . . . . . . . 0.7 Vp-p (75 Ω)
Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA
Video output
Output level . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75 Ω)
Jack . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA
Audio output (1 stereo pair)
Output level . . . . . . . . . . . . . . . . . . . . During audio output
200 mVrms (1 kHz, –20 dB)
Number of channels. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RCA
HDMI output
HDMI output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 pin
Digital audio characteristics
Frequency response . . . . . . . . . . . . . . . . . . 4 Hz to 44 kHz
S/N ratio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115 dB
Dynamic range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88 dB
Total harmonic distortion. . . . . . . . . . . . . . . . . . .0.0065 %
Wow and flutter . . . . . . . . . . . . . . Limit of measurement
(±0.001 % W. PEAK) or lower
Digital output
Coaxial digital output . . . . . . . . . . . . . . . . . . . . . . . . . RCA
Accessories
Remote control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
AA/R6P dry cell batteries . . . . . . . . . . . . . . . . . . . . . . . . . 2
Audio/video cable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Power cable. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Warranty card . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Operating instructions
The specifications and design of this product are subject
to change without notice, due to improvement.
1 3 5 7 9 11 13 15 17 19 21
2 4 6 8 10 12 14 16 18 20
