15 Preparazione
2
P
reparazione
a Cavo di alimentazione CA
Inserire nella presa di corrente.
b Connettori altoparlanti
c Ventola di raffreddamento
d Connettore dell’antenna
e VIDEO OUT
f AUX (L/R) INPUT
g COMPONENT VIDEO (Y P
B P R )
OUTPUT (SCANSIONE PROGRESSIVA)
h OPTICAL 1(TV) / 2
i iPod (24 pin)
Connettere al supporto per l’iPod fornito.
j HDMI OUT (tipo A, Versione 1.3)
Connettere a una TV con ingressi HDMI.
k Porta LAN

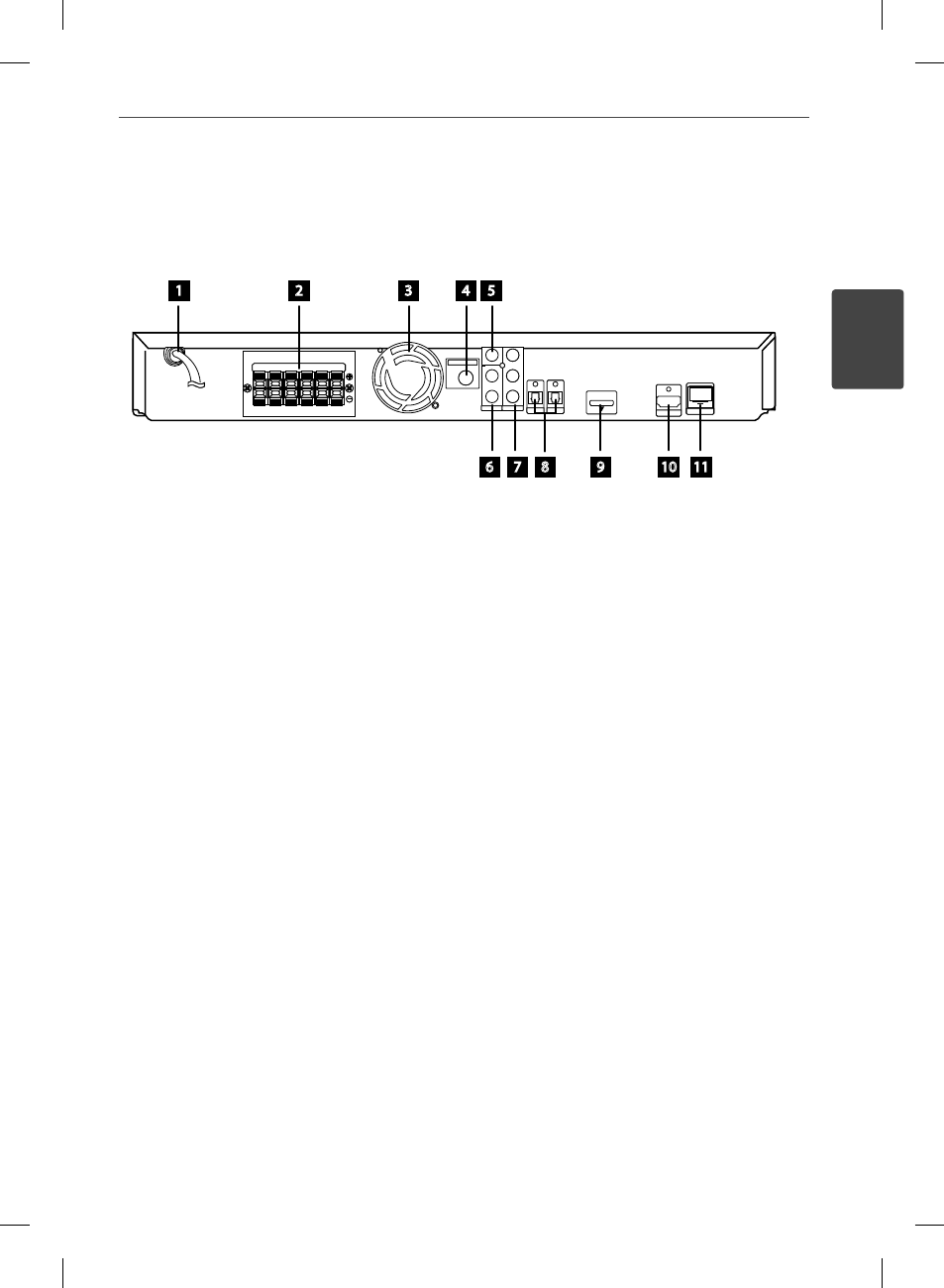

Pannello posteriore
1 2 3 4 5
6 7 8 9 10 11
