Conexión del sistema
ENG/MASTER 96
15 cm
20 cm
15 cm
Azul/blanco
Al terminal de control del sistema del amplificador
de potencia (máx. 300 mA 12 V CC).
No conecte este cable al terminal de control de la
antena automática.
Nota:
Cuando se conecta un altavoz de graves a esta unidad
en vez de un altavoz trasero, modifique el valor de la
salida trasera en el Valor inicial. (Refiérase al Manual
de instrucciones.) La salida del altavoz de graves de
esta unidad es monoaural.
Unidad de pantalla
Salida delantera
(FRONT OUTPUT)
Salida de altavoz de graves o
salida sin atenuación
(SUBWOOFER OUTPUT o
NON-FADING OUTPUT)
Salida trasera
(REAR OUTPUT)

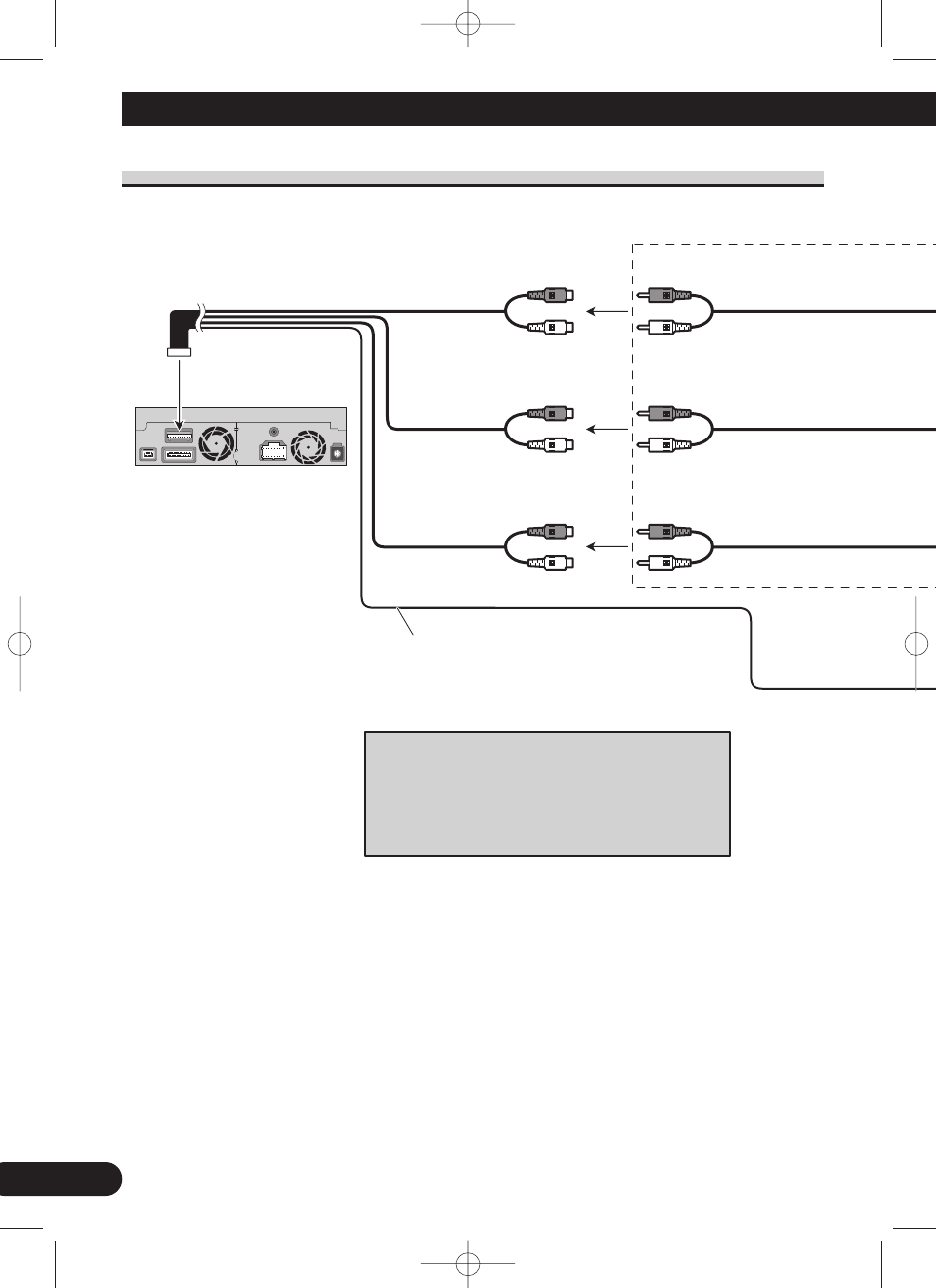

Conexión al amplificador de potencia que se vende por separado
