9
Collegamento del sistema
ENG/MASTER 96
130

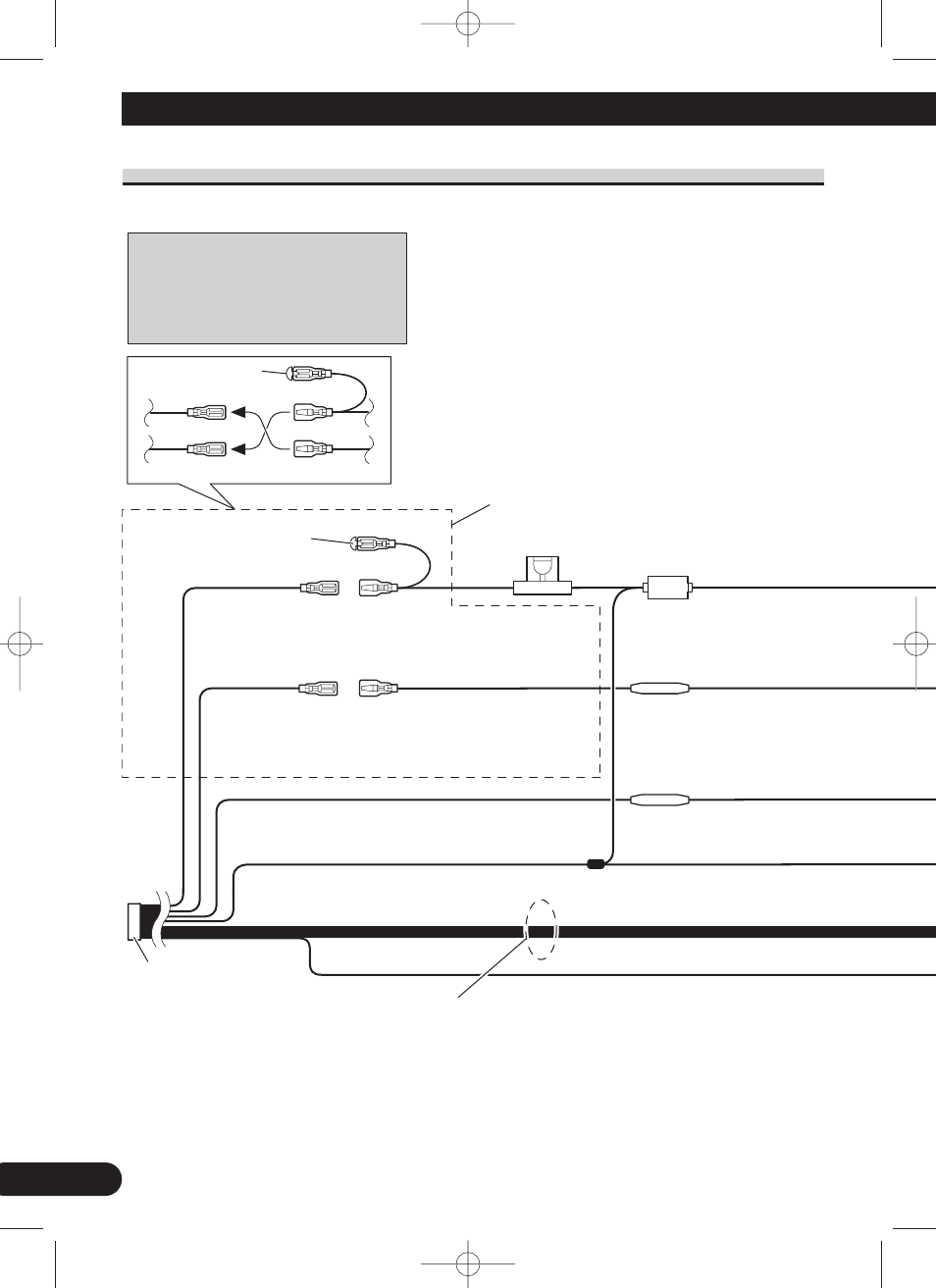

Collegamento del cavo di alimentazione (1)
Collegare uno all’altro i
cavi dello stesso colore.
Tappo (*1)
Quando non si usa questo
morsetto, non rimuovere il tappo.
Connettore ISO
Supporto fusibile
*1
*2
*4
*3
*5
Giallo (*2)
Al morsetto sempre alimentato a
prescindere dalla posizione del
commutatore di accensione.
Rosso (*4)
Al morsetto elettrico controllato
dal commutatore di accensione
(12 V CC) ON/OFF.
Giallo (*3)
Riserva
(o accessori)
Rosso (*5)
Accessori
(o riserva)
Nero (massa)
Alla carrozzeria
(metallica) del veicolo.
Arancione/bianco
Al morsetto dell’interruttore
di illuminazione.
Nota:
In alcuni veicoli, il connettore ISO può
essere suddiviso in due. In questo caso,
assicurare il collegamento ad entrambi i
connettori.
Resistore fusibile
Resistore fusibile
Nota:
A seconda del tipo di veicolo, la funzione
di *3 e *5 può essere differente. In questo
caso, assicurarsi di collegare *2 a *5 e *4
a *3.
Cavi diffusore
Bianco:
+ anteriore sinistro
Bianco/nero: ≠ anteriore sinistro
Grigio:
+ anteriore destro
Grigio/nero: ≠ anteriore destro
Verde:
+ posteriore sinistro o + subwoofer
Verde/nero: ≠ posteriore sinistro o ≠ subwoofer
Violetto: + posteriore destro o + subwoofer
Violetto/nero: ≠ posteriore destro o ≠ subwoofer
