Español

Deutsch

Français

Italiano

Nederlands

Español

6

+

+

+

+

+

+

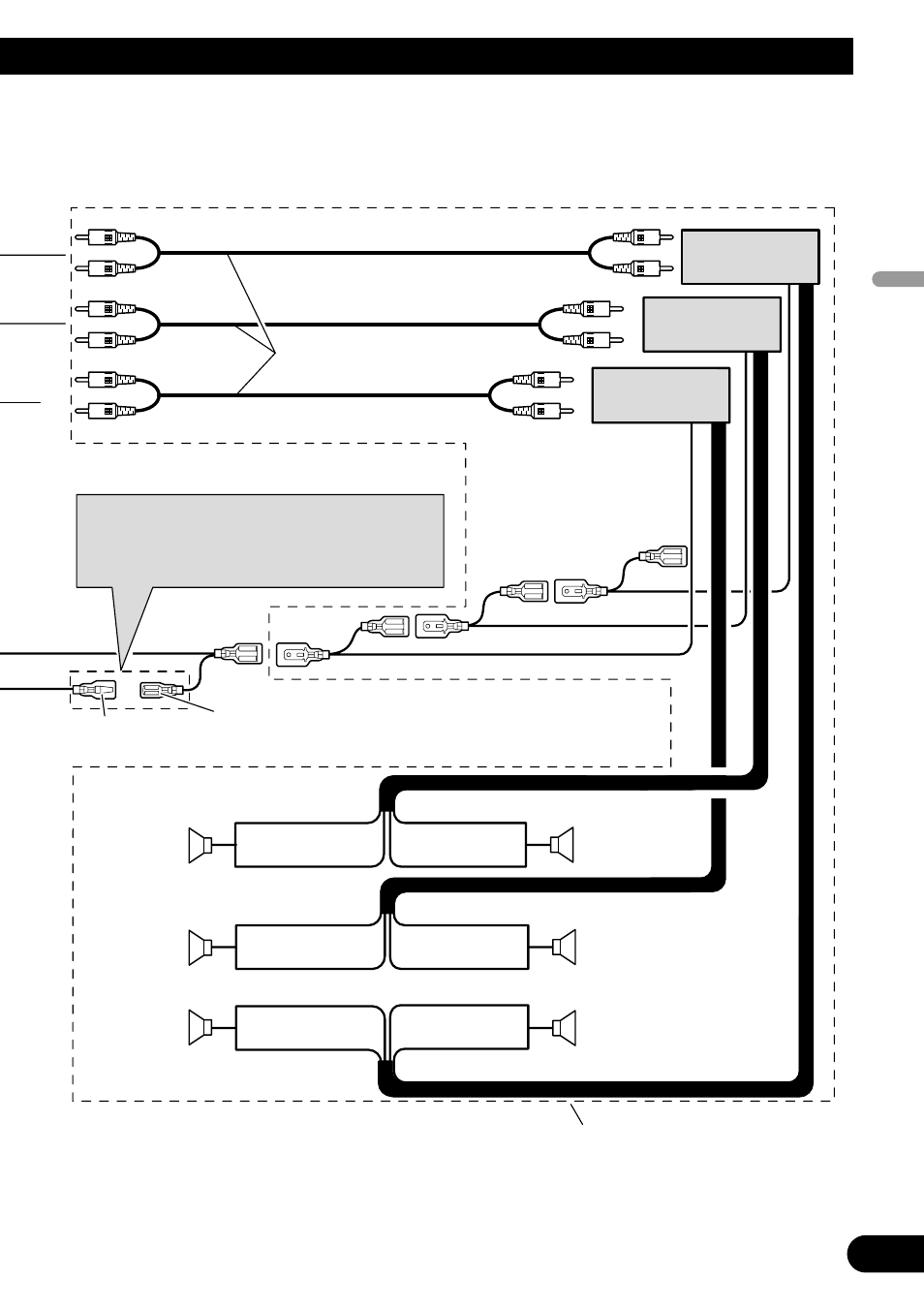

Lleve a cabo estas conexiones cuando
utilice el amplificador opcional.

Derecha

Altavoz
delantero

Altavoz
secundario

Altavoz
trasero

Azul/blanco (7*)
Al terminal de control de relé de antena
automática (máx. 300 mA 12 V CC).

Azul/blanco (6*)

Altavoz
secundario

Altavoz
delantero

Izquierda

Altavoz
trasero

Control remoto de sistema

Cables de conexión con clavijás
RCA (en venta por separado)

Amplificador de
potencia (en venta
por separado)

Amplificador de
potencia (en venta
por separado)

Amplificador de
potencia (en venta
por separado)

La posición de los pinos del conector ISO difiere
de acuerdo al tipo de vehículo. Conecte 6* y 7*
cuando el pino 5 es un tipo de control de antena.
En otros tipos de vehículo, nunca conecte 6* y 7*.

Fig. 3
