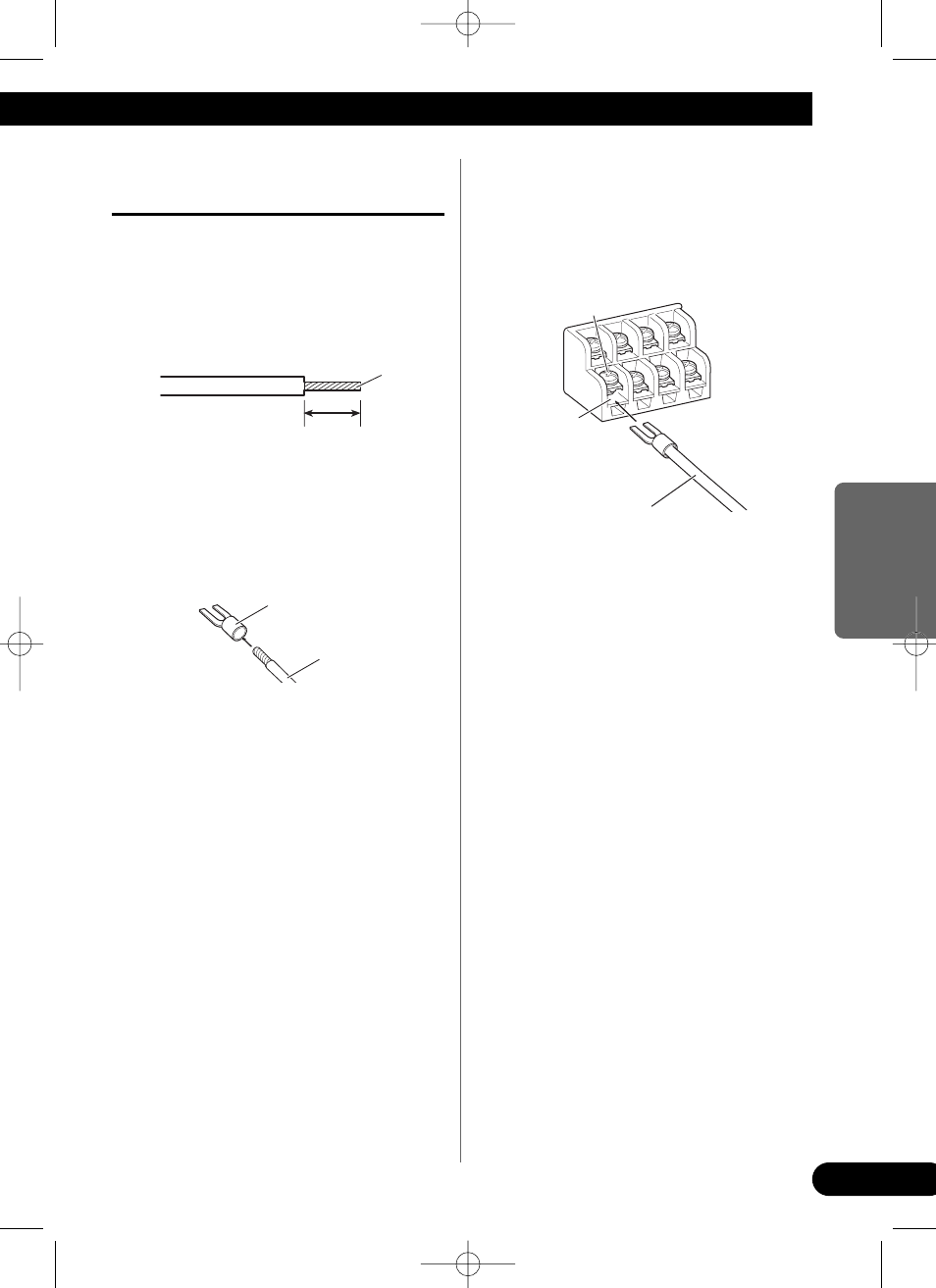

Anschluß der Lautsprecher-
Ausgang-Klemmen

1. Die Enden der Lautsprecherkabel

um ca. 10 mm mit einer Kneifzange
oder einem Schneider abisolieren
und die Kabelenden zusammen-
drehen.

2. Bringen Sie Kabelschuhe an den

Enden der Lautsprecherkabel an.
Kontaktzungen nicht mitgeliefert.

• Mit einer Zange o.ä. die Kontaktzungen am

Draht festklemmen.

3. Schließen Sie die Lautsprecher-kabel

an die Lautsprecherausgang-
klemmen an.

• Die Lautsprecherdrähte fest mit den

Klemmenschrauben befestigen.

10 mm

Zusammendrehen

Lautsprecher-
Ausgangklemme

Lautsprecherkabel

Klemmenschraube

Lautsprecherkabel

Kontaktzunge
