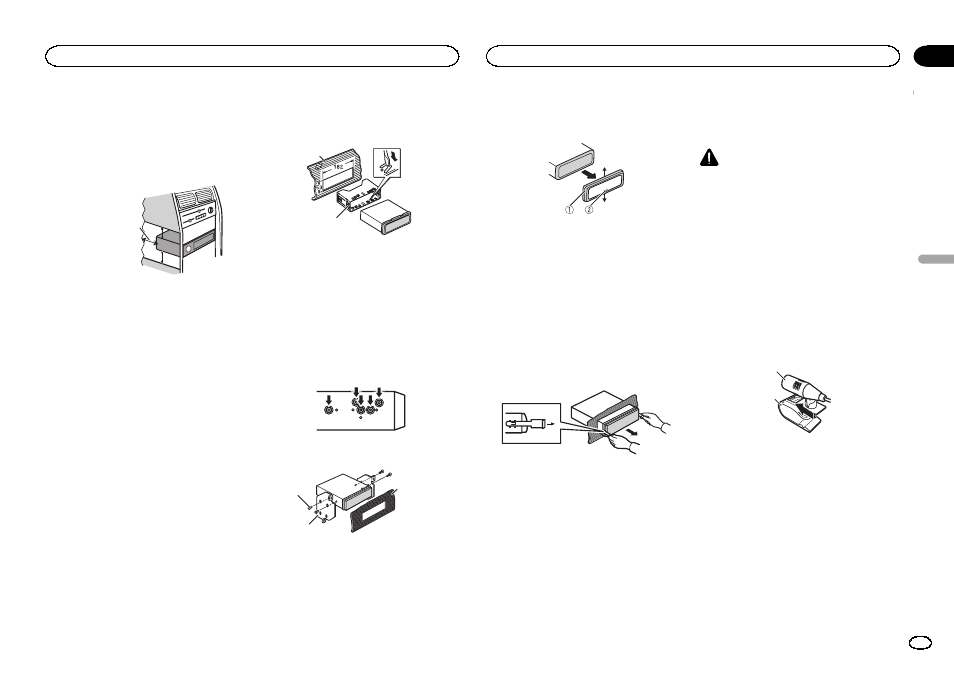

! Durante l’installazione, per assicurare la cor-
retta dissipazione del calore quando si utiliz-
za l
’unità, accertarsi di lasciare ampio spazio
dietro il pannello posteriore e avvolgere even-
tuali cavi allentati in modo che non ostrui-
scano le aperture.
5cm cm
Lasciare ampio spazio
5 cm
5 cm
Montaggio DIN anteriore/posteriore
Questa unità può essere installata correttamen-
te sia dalla posizione di montaggio anteriore, sia
dalla posizione di montaggio posteriore.
Durante l
’installazione utilizzare componenti di-
sponibili in commercio.
Montaggio DIN anteriore
1 Inserire la fascetta di montaggio nel cru-
scotto.
Se l
’unità viene installata in uno spazio poco
profondo, utilizzare la fascetta di montaggio for-
nita. Se dietro l
’unità vi è spazio sufficiente, uti-
lizzare la fascetta di montaggio fornita con il
veicolo.
2 Assicurare la fascetta di montaggio utiliz-
zando un cacciavite per piegare le linguette
metalliche (90°) in posizione.
1
2
1 Cruscotto
2 Fascetta di montaggio
# Accertarsi che l’unità sia saldamente installata
in posizione. Un
’installazione instabile potrebbe cau-
sare salti audio o altri malfunzionamenti.
Montaggio DIN posteriore
1 Determinare la posizione appropriata, in
modo che i fori sulla staffa e sul lato dell ’uni-
tà corrispondano.
2 Serrare due viti su ciascun lato.
1
2
3
1 Vite autofilettante (5 mm × 8 mm)
2 Staffa di montaggio
3 Cruscotto o console
Rimozione dell ’unità
1 Rimuovere la guarnizione.
1 Guarnizione
2 Linguetta intaccata
! La rimozione del frontalino permette di acce-
dere facilmente alla guarnizione.
! Quando si riapplica la guarnizione, spingere
il lato con la linguetta intaccata verso il
basso.
2 Inserire le chiavi di estrazione fornite su
entrambi i lati dell ’unità fino a che non scat-
tano in posizione.
3 Estrarre l ’unità dal cruscotto.
Rimozione e reinserimento del frontalino
È possibile rimuovere il frontalino per protegge-
re l
’unità dai furti.
Premere il tasto di rimozione e spingere il fronta-
lino verso l
’alto tirandolo verso l’esterno.
Per ulteriori dettagli, vedere Rimozione del fronta-
lino per proteggere l
’unità dai furti e Reinserimen-
to del frontalino a pagina 46.
Installazione del microfono
Solo per il modello MVH-350BT
ATTENZIONE
È estremamente pericoloso se il filo di sostegno
del microfono si avvolge attorno al piantone
dello sterzo o alla leva del cambio. Accertarsi
quindi di installare questa unità in modo tale da
non ostacolare la guida.
Nota
Installare il microfono in una posizione e un
orientamento tale da consentire il rilevamento
della voce della persona che utilizza il sistema.
Installazione del microfono
sull
’aletta parasole
1 Installare il microfono sulla clip del micro-
fono.
1
2
1 Microfono
2 Clip del microfono
2 Installare la clip del microfono sull ’aletta
parasole.
Con l
’aletta parasole piegata verso l’alto, instal-
lare la clip del microfono. (Abbassare l ’aletta pa-
rasole riduce la percentuale di riconoscimento
della voce.)
