Pioneer S-LX70-LR User Manual
Page 23

English
Français
Español
5
ChH
3

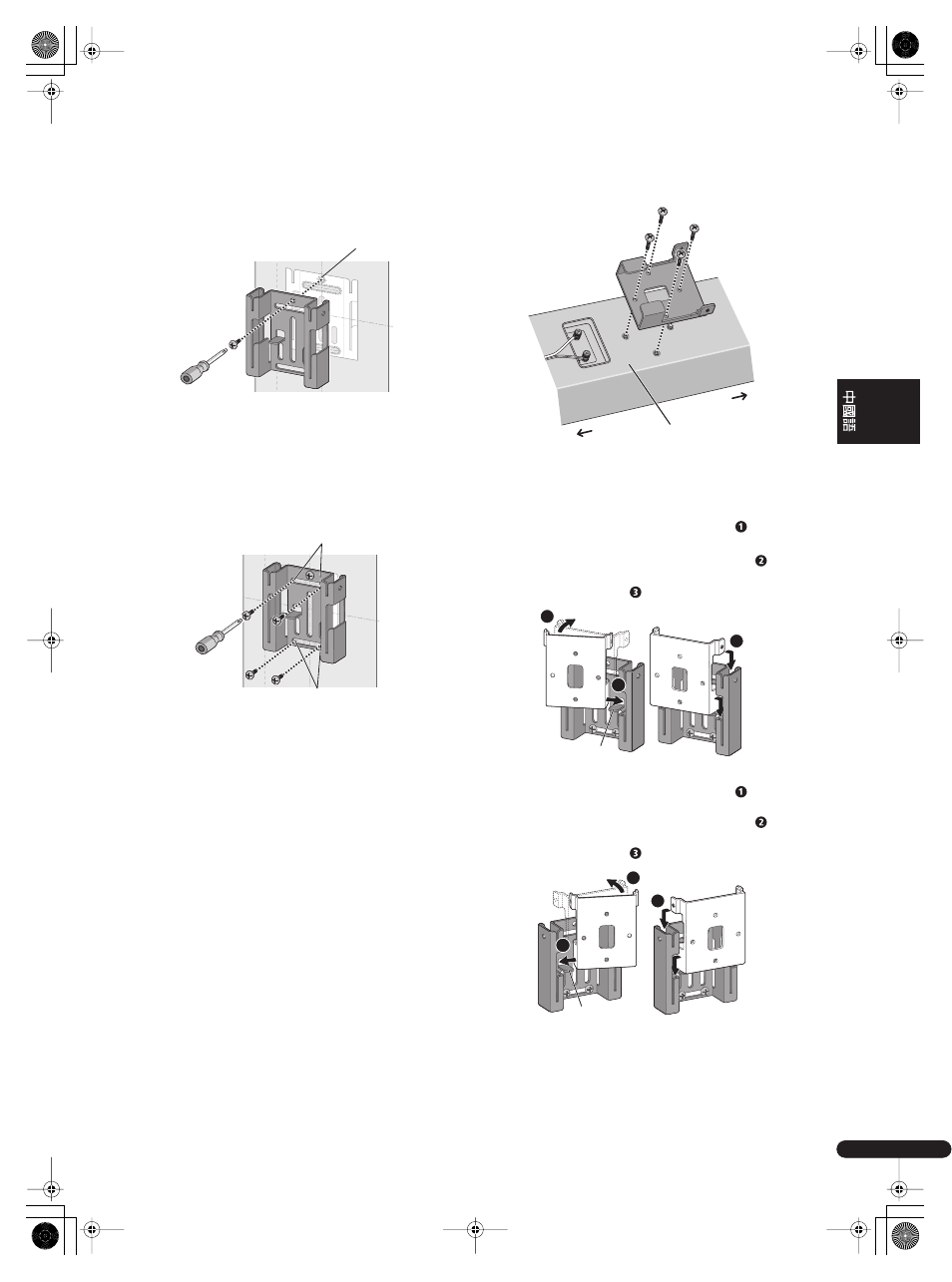

暫時將托架 (用於牆壁)裝在壁掛板的指定位置上。
對齊托架 (用於牆壁)與壁掛板的指定位置,然後使用螺絲
(建議使用直徑
6 mm
的螺絲)暫時安裝在位置
[A]
。
調整托架的安裝位置,使托架對齊壁掛板。
•
下圖是安裝右側托架 (用於牆壁)的範例。
4
安裝托架 (用於牆壁)。
使用螺絲 (建議使用直徑
6 mm
的螺絲)將托架安裝在四個
位置
[B]
(建議位置)。
牢牢鎖緊用於暫時將托架安裝在牆上的
螺絲
[A]
。
若要避免揚聲器晃動或掉下,請將托架牢牢地安裝在
多個位置上。
•
然後沿著穿孔部位撕下壁掛板。
•
下圖是使用螺絲將托架安裝在五個位置的範例:
螺絲位置
[A]
與四個角度的螺絲位置
[B]
(建議位置)。
5
將托架 (用於揚聲器)安裝在揚聲器上。
使用隨附的長螺絲將托架安裝在四個螺絲孔上。
托架有它應有的安裝方向。
請參考下圖以正確地安裝托架。
6
將揚聲器安裝在托架 (用於牆壁)。
•
下圖未基於說明的用途而顯示安裝在托架 (用於揚聲器)上
的揚聲器。
•
安裝左置揚聲器
將托架 (已安裝在揚聲器上)右下角以對角角度 (
)放置在左
側托架 (用於牆壁)的導片頂部。
將兩個托架的左側組合在一起,使它們互相保持水平 (
)。
將右側突出的部位對齊左側托架 (用於牆壁)的導槽,往右下方
輕輕滑動,一直滑到底為止 (
)。
•
安裝右置揚聲器
將托架 (已安裝在揚聲器上)左下角以對角角度 (
)放置在右
側托架 (用於牆壁)的導片頂部。
將兩個托架的右側組合在一起,使它們互相保持水平 (
)。
將左側突出的部位對齊右側托架 (用於牆壁)的導槽,往左下方
輕輕滑動,一直滑到底為止 (
)。
[A]
[B]
[B]
上
揚聲器背面
下
導片
1
2
3
導片
1
2
3
S_LX70-LR_ChH.book Page 5 Thursday, September 13, 2007 2:27 PM
