6
Collegamenti

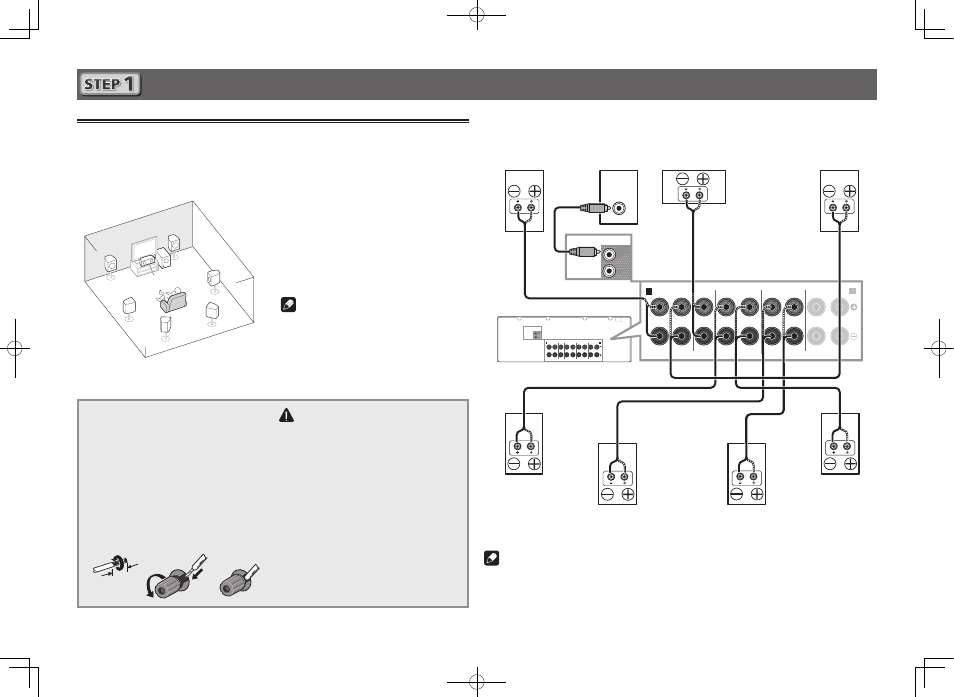

Collegamento dei diffusori
Il ricevitore funziona anche con solo due diffusori stereo (i diffusori anteriori del diagramma) ma si
raccomanda l’uso di almeno cinque, e una dotazione completa è consigliabile per l’audio surround.
Per ottenere un audioo surround confortevole, installare i diffusori nel modo descritto di seguito.
Sistema surround a 7.1 canali:
Installati i diffusori, collegarli nel modo visto in figura.
L – Anteriore sinistro
C – Centrale
R – Anteriore destro
SL – Surround sinistro
SR – Surround destro
SBL – Surround posteriore sinistro
SBR – Surround posteriore destro
SW – Subwoofer
Nota
• Esistono altri tipi di collegamento dei
diffusori (anteriori di altezza, anteriori
di ampiezza, ecc.). Per i dettagli, vedere
“Collegamento dell’apparecchio” nelle
istruzioni per l’uso.
Collegamento dei cavi dei diffusori
Verificare di collegare il diffusore sulla
destra al terminale di destra (R) ed il sinistro
al terminale di sinistra (L). Controllare anche
che i terminali positivo e negativo (+/–)
del ricevitore corrispondano a quelli dei
diffusori.
1 Attorcigliare fra loro i fili esposti.
2 Allentare il terminale ed inserire il filo
denudato.
3 Stringere il terminale.
1 2 3
10 mm
ATTENZIONE
• Prima di effettuare o modificare i
collegamenti, disattivare l’alimentazione
e scollegare il cavo di alimentazione
dalla presa a muro.
• Questi terminali contengono voltaggi
PERICOLOSI. Per evitare il rischio di
folgorazioni nel collegare o scollegare
i cavi dei diffusori, scollegare il cavo di
alimentazione prima di toccare parti
non isolate.
Subwoofer 1
(SW)
Anteriore destro
(R)
Surround destro
(SR)
Surround sinistro
(SL)
Anteriore sinistro
(L)
Centrale
(C)
Surround posteriore destro
(SBR)
Surround posteriore sinistro
(SBL)
Nota
• Se si usa un solo diffusore surround posteriore, collegarlo ai terminali SURROUND BACK L
(Single).
• Questa unità supporta diffusori con impedenza nominale da 6 W a 16 W.
SL
L
R
SR
SBL
SBR
SW
C
A FRONT HEIGHT / WIDE / SURROUND BACK / HDZONE SURROUND CENTER FRONT R L R L R L R L (Single) B
SUB WOOFER 1
2
PRE OUT
SPEAKERS
A FRONT HEIGHT / WIDE / SURROUND BACK / HDZONE SURROUND CENTER FRONT
R L R L R L R L (Single)
B
PRE OUT
SPEAKERS
SUB WOOFER 1
2
LINE LEVEL
INPUT
