Aansluiten van de apparatuur

Aansluiten van het stroomsnoer

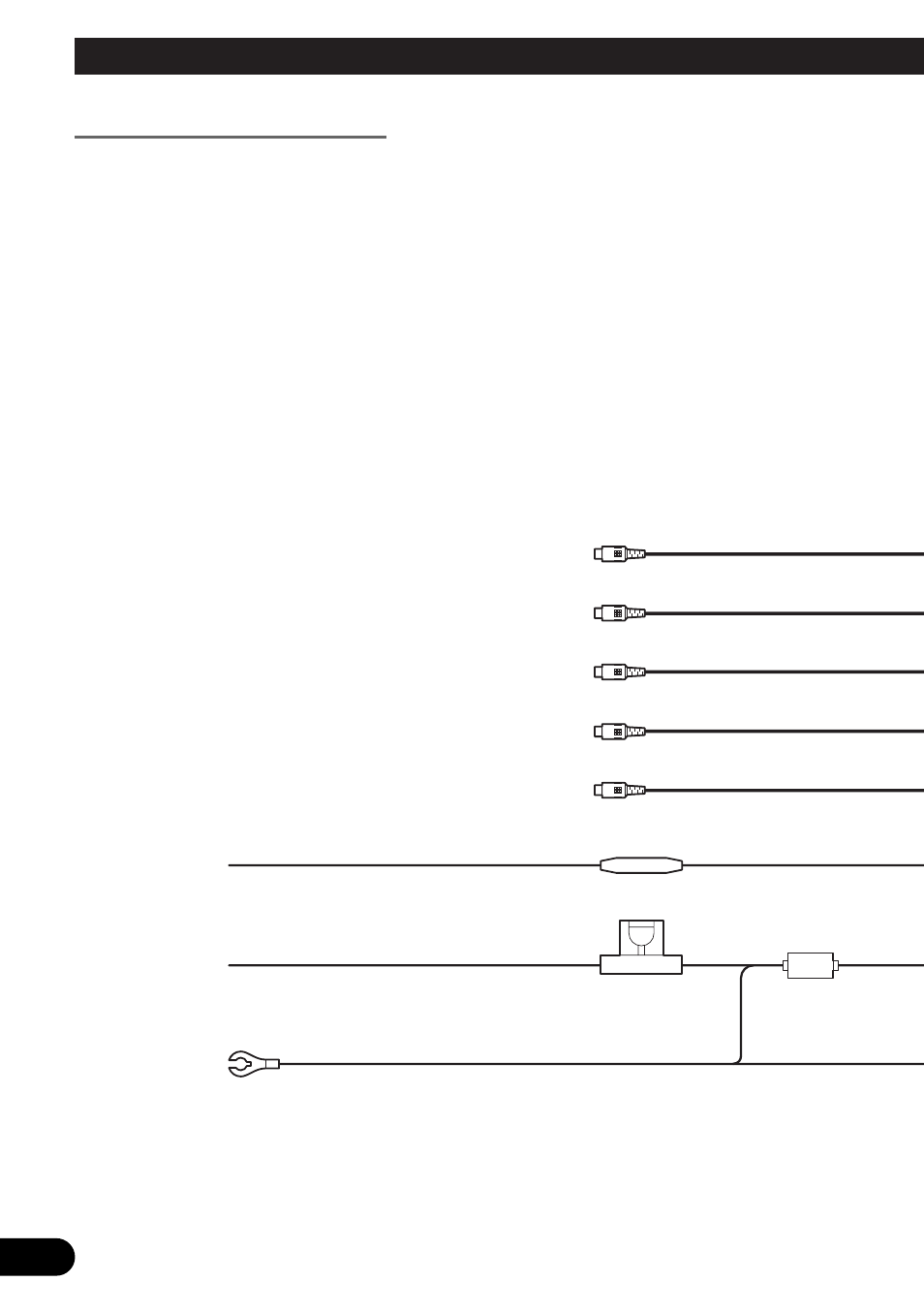

16 cm

Rood (audio uitgang (Rechts))
(REAR OUTPUT)

Wit (audio uitgang (Links))
(REAR OUTPUT)

Geel (achter-video uitgang)
(REAR VIDEO OUTPUT)

Geel (AVM uitgang)
(AVM OUTPUT)

Geel (video ingang)
(VIDEO INPUT)

Rood
Naar de door het contact (12 V gelijkstroom)
(ON/OFF) geregelde elektrische aansluiting.

Geel
Naar de aansluiting die altijd van stroom
voorzien wordt onafhankelijk van de stand
van het contact.

Zwart (aarde)
Naar de (metalen) carrosserie van het voertuig.

Zekering

Zekeringhouder
