Pioneer AVH-5300DVD - Manual (Page 30)

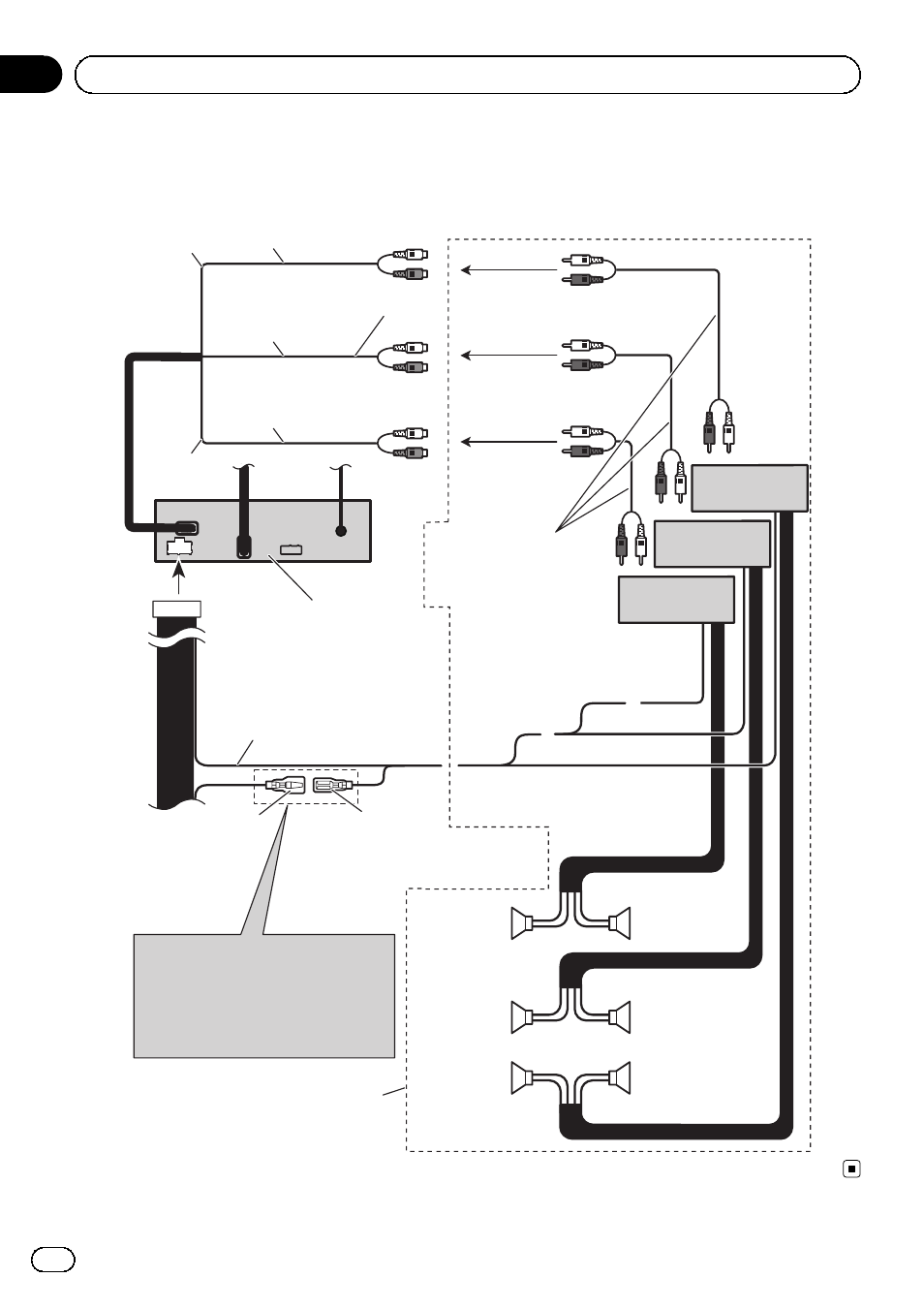

Collegamento a un amplificatore di potenza venduto
separatamente












13 cm
13 cm
17 cm
Blu/bianco
Da collegare al terminale di controllo
di sistema dell’amplificatore di
potenza (massimo 300 mA 12 V CC).
Blu/bianco (6*)
Da collegare al terminale di controllo del
relé dell’antenna automatica (massimo
300 mA 12 V CC).
La posizione dei pin del connettore ISO
sarà diversa a seconda del tipo di
veicolo. Collegare 5* e 6* quando il Pin
5 è del tipo controllo antenna. In un
altro tipo di veicolo, non collegare mai
5* e 6*.
Blu/bianco (5*)
Da collegare ai cavi RCA
(venduti a parte)
Questi collegamenti devono essere
eseguiti quando s’impiega
l’amplificatore opzionale.
Telecomando del sistema
Sinistra Destra
Amplificatore di
potenza
(venduto a parte)
Amplificatore di
potenza
(venduto a parte)
Amplificatore di
potenza
(venduto a parte)
All’uscita
anteriore
All’uscita
posteriore
All’uscita per
subwoofer
Questo apparecchio
Subwoofer Subwoofer
Diffusore
anteriore
Diffusore
anteriore
Diffusore
posteriore
Diffusore
posteriore
Uscita posteriore
(REAR OUTPUT)
Uscita anteriore
(FRONT OUTPUT)
Uscita per subwoofer
(SUBWOOFER OUTPUT)
It
30
Sezione
01 Collegamento delle unità
