Collegamento di un PC

Condizioni di comunicazione

Impostare i parametri di comunicazione del RS-232C
sul PC in modo che corrispondano alle condizioni
di comunicazione del televisore. I parametri di
comunicazione del televisore sono i seguenti:

Baud rate:

9.600 bps

Lunghezza dati:

8 bit

Bit di parità:

Nessuno

Bit di stop:

1 bit

Controllo di flusso:

Nessuno

Procedura di comunicazione

Inviare i comandi di controllo dal PC tramite il
connettore RS-232C.
Il televisore funziona in base al comando ricevuto ed
invia un messaggio di risposta al PC.
Non inviare più di un comando alla volta. Attendere
fino a quando il PC riceve la risposta OK, prima di
inviare il comando successivo.
Assicurarsi di inviare “A” con il tasto invio e che il
messaggio “ERR” compaia prima dell’attivazione.

Formato del comando

–

Formato del codice di risposta

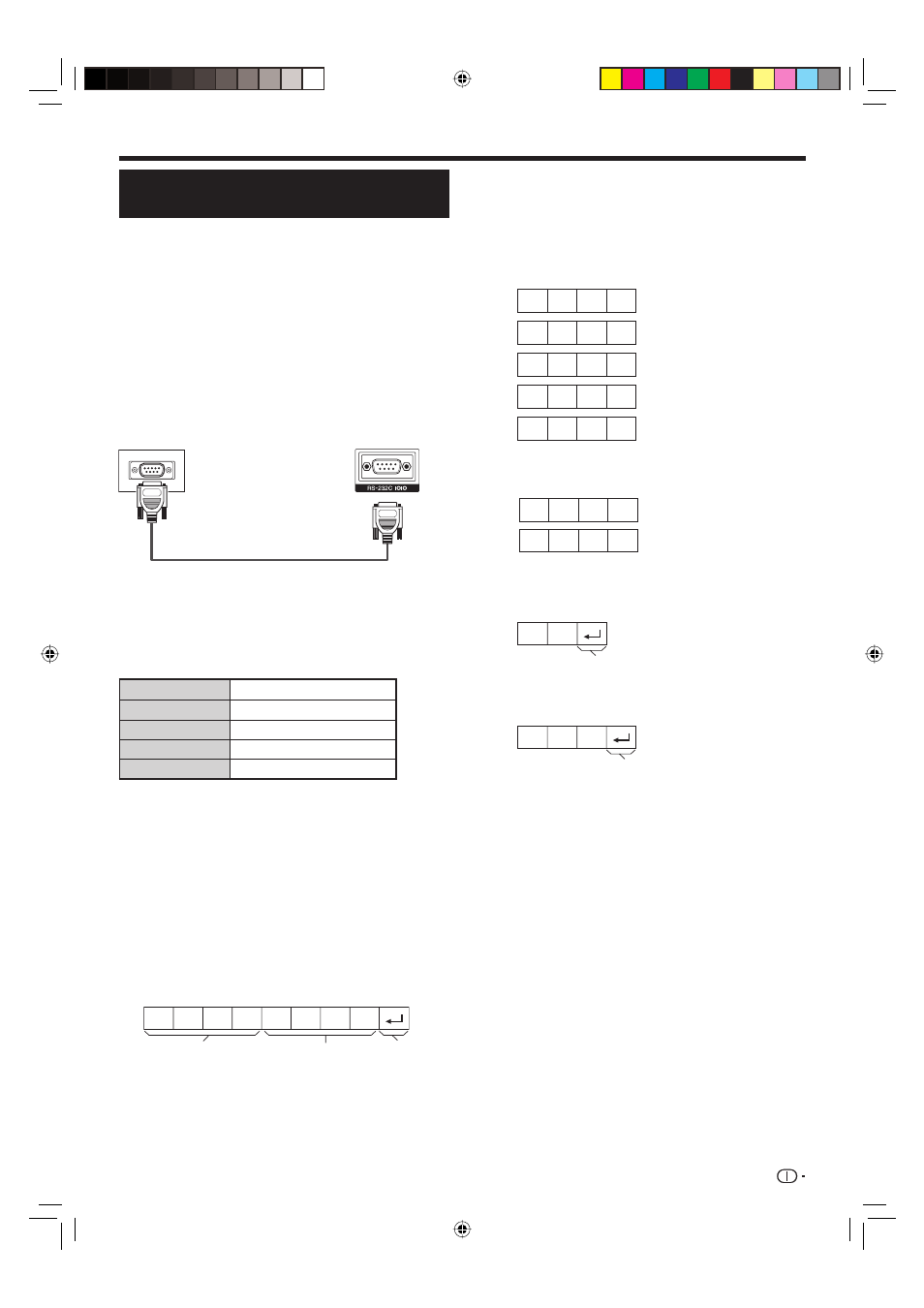

Caratteristiche tecniche della
porta RS-232C

Controllo del televisore tramite PC

Dopo l’impostazione di un programma, è possibile
controllare il televisore con un PC utilizzando il
terminale RS-232C. È possibile selezionare il segnale
d’ingresso (PC/video), regolare il volume ed eseguire
numerose altre regolazioni e impostazioni, abilitando
la riproduzione automatica programmata.
Utilizzare un cavo di controllo seriale RS-232C
(incrociato) (disponibile in commercio) per i
collegamenti.

NOTA

Questo sistema operativo dovrebbe essere utilizzato da
una persona che sappia usare bene il PC.

•

Parametro

Immettere i valori dei parametri, allinearli a sinistra e
riempire con spazi il resto (Controllare di aver immesso
quattro valori per il parametro).
Se il paramento immesso non è compreso in una
gamma regolabile, comparirà il messaggio “ERR”
(Vedere “Formato del codice di risposta”).

Il valore d’impostazione corrente compare quando per
alcuni comandi s’immette “?”.

Dopo aver premuto invio (0DH) assicurarsi di premere
anche salto di linea (0AH).

Quattro cifre del comando: Comando. Testo di quattro
caratteri.
Quattro cifre del parametro: Parametro 0–9, spazio, ?

Cavo di controllo seriale RS-232C (incrociato)

C1 C2 C3 C4 P1 P2 P3 P4

Risposta per problema (errore di comunicazione o
comando errato)

Codice di ritorno (0DH)

Otto codici ASCII

e CR

Quattro cifre del
comando

Quattro cifre del
parametro

Codice di
ritorno

Risposta normale
