Pioneer S-81-QL - Manual (Page 49)

5
Ru
Pycc
ки
й

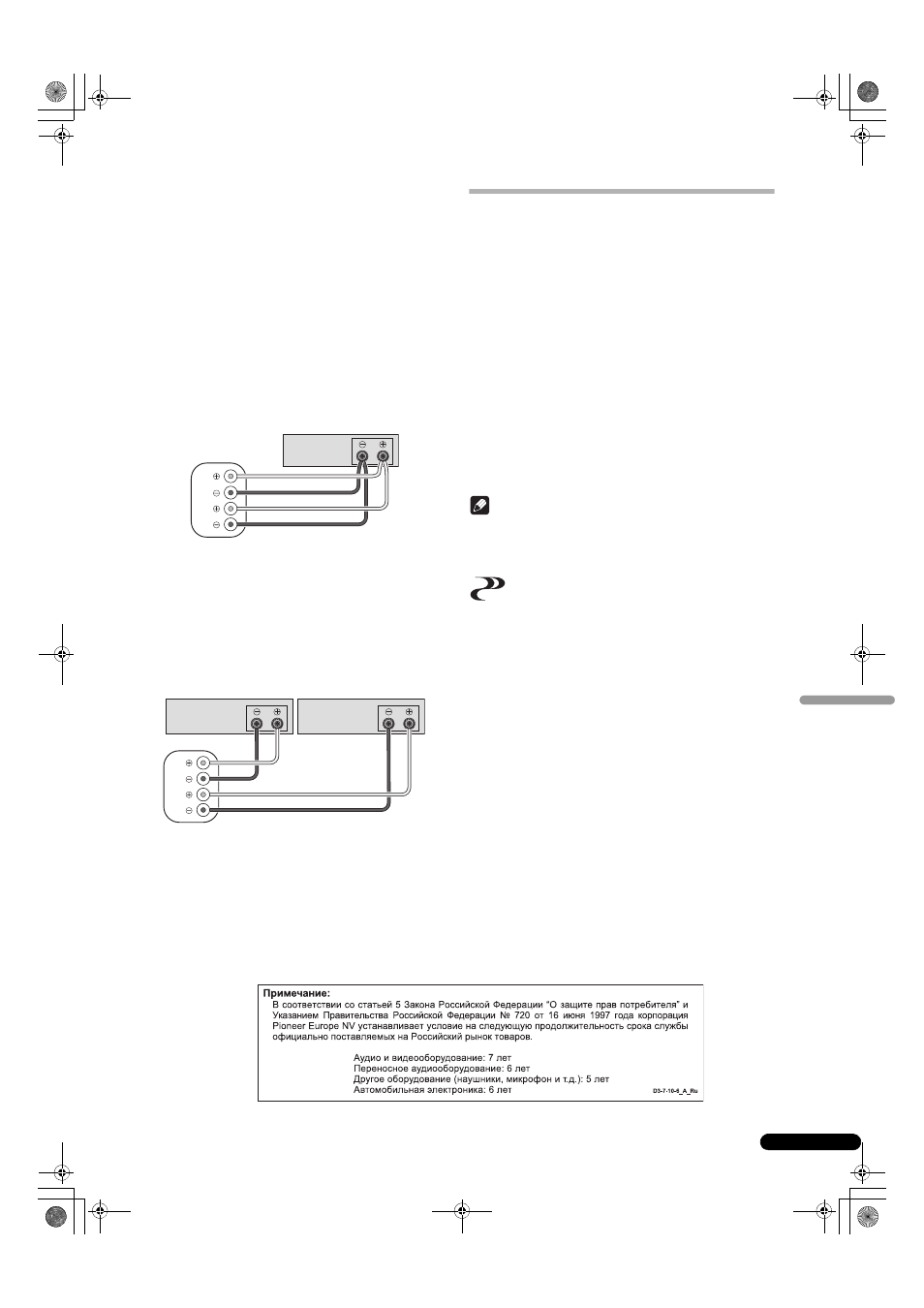

Двухпроводные соединения
Для выполнение двухпроводного соединения требуется по два
кабеля для каждого динамика: один для высоких частот и один для
низких частот. Использование отдельных кабелей для высокого и
низкого диапазонов повышается качество звучания.
1 Выключите питание усилителя.
2 С нимите два замыкающих соединителя.
• В этом состоянии низкочастотные динамики и
высокочастотные динамики полностью независимы друг от
друга. Храните замыкающие соединители в надежном месте
для использования в будущем.
• Нижние контактные гнезда предназначены для
низкочастотных звуков, а верхние — для среднечастотных и
высокочастотных звуков.
• Подсоединение кабелей в обратной полярности может
значительно ухудшить качество звучания. Убедитесь в том,
что кабели подсоединены правильно.
Соединения в схеме с двухканальным усилением
Схема двухканального усиления — это еще более эффективный
способ соединения динамиков. Так же как и при двухпроводном
соединении, замыкающие соединители контактных разъемов
снимаются, но при этом низкочастотные контактные разъемы
подсоединяются к отдельному выделенному усилителю низких
частот, а высокочастотные контактные разъемы — к выделенному
усилителю высоких частот.
Технические характеристики
Корпус . . . . . . . . . . . . . . . . . . . . Напольного типа с отражателем басов
Конфигурация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 полосы
Низкочастотный динамик . . . . . . . . . . . . . . . . . . . . . . . . 13-см конус x 2
Средне/высокочастотный динамик
. . . . . . . . . . . . . . . . . . . . . . . Коаксиальная головка: 13-см конус/2,5-см купол
Сверхвысокочастотный динамик . . . . . . . . . . .8 мм x 46 мм типа Riffel
Сопротивление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Ω
Частотная характеристика . . . . . . . . . . . . . . . . . . . . от 30 Гц до 100 кГц
Чувствительность . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85,5 дБ (2,83 В)
Максимальная входная мощность. . . . . . . . . . . . . . . . . . . . . . . . . 130 Вт
Частота разделения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 370 Гц/3 кГц
Габаритные размеры . . . . . . . .267 (Ш) мм x 1190 (В) мм x 280,5 (Г) мм
Вес. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25,8 кг
Поставляемые в комплекте принадлежности
Основания шипов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Металлический захват . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Болт (для металлического захвата) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Решетка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Протирочная материя (только для S-81-K). . . . . . . . . . . . . . . . . . . . . . . 1
Инструкции по эксплуатации
Технические характеристики и конструкция могут меняться без
предварительного уведомления, в связи с вносимыми
усовершенствованиями.
является товарным знаком, наносимым на продукты, в
которых применяется технология регулировки фазы Pioneer Phase
Control. Данная технология позволяет получать
высококачественное звучание воспроизводимых каждым
компонентом звуков посредством повышения точности настройки
уровня фазировки.
Издано Pioneer Corporation.
© Pioneer Corporation, 2008.
Все права защищены.
SPEAKERS OUTPUT
HF
HF
LF
LF
Усилитель
(сзади)
Динамик (сзади): Панель входных контактов
(Показан только один канал)
Динамик
SPEAKERS OUTPUT
HF
HF
LF
LF
SPEAKERS OUTPUT
Усилитель (задняя панель)
(Высокие частоты)
Усилитель (задняя панель)
(Низкие частоты)
Динамик (сзади): Панель входных контактов
(Показан только один канал) (Показан только один канал)
Динамик
Замечание
