Nota:
As especificações e o design estão sujei-
tos a modificações sem aviso prévio em
virtude de melhorias.
Cobertura para cabo
em espiral
Conexão do produto de veículo
Peças fornecidas
• Este produto é usado em conjunto com o adaptador AV Digital de Lightning (produ-
tos Apple Inc.) (vendido separadamente).
• Se necessário, use a cobertura para cabo em espiral para fixar o cabo HDMI ® de
alta velocidade e o cabo de Lightning para USB (fornecido com o iPod/iPhone).
• Use somente os cabos incluídos neste kit de conectividade para garantir a conexão
correta.
• Não use os cabos incluídos neste kit de conectividade para outros modelos.
• O cabo USB nem sempre é usado, dependendo da configuração da parte traseira
do produto do veículo.
Cabo HDMI ® de alta velocidade
(Tipo A-A)
Nota:
As posições dos terminais HDMI e da porta USB diferem dependendo do produto do
veículo. Para maiores detalhes sobre as posições dos terminais, consulte o manual
de cada produto.
Português (B)
Notas:
• Fixe todos os cabos com abraçadei-
ras ou fita elétrica. Não permita que
nenhum fio nu fique exposto.
• Encaminhe e fixe todos os fios de
modo que não toquem em nenhuma
peça móvel, como a alavanca de câm-
bio, freio de mão e trilhos dos assen-
tos. Não encaminhe os fios em lugares
que ficam quentes, como perto da
saída do aquecedor. Se o isolamento
de um cabo se derreter ou partir, existe
o perigo de curto-circuito da fiação elé-
trica com a carroceria do veículo.
• Fixe o cabo HDMI ® de alta velocidade
com o suporte fornecido com sua uni-
dade de veículo.
Instruções de segurança importantes
Este manual explica como conectar o
produto do veículo com o kit de conec-
tividade. Para maiores detalhes sobre a
operação do produto conectado, consulte
o manual aplicável.
• Leia completa e atentamente este
manual antes de instalar o produto.
• Guarde este manual à mão para futu-
ras consultas.
• Preste muita atenção a todas as
advertências dadas neste manual e
siga as instruções atentamente.
• Não instale este produto onde o
mesmo possa (i) obstruir a visão do
motorista, (ii) prejudicar o desempen-
ho de qualquer sistema de operação
ou função de segurança do veículo,
incluindo os airs bags, botão da luz de
perigo ou (iii) prejudicar a habilidade
do motorista para conduzir o veículo
com segurança. Em alguns casos,
pode não ser possível instalar este
produto devido ao tipo do veículo ou
da forma do interior do veículo.
• Certifique-se de que os cabos e fios
sejam encaminhados e fixados de
forma que não interfiram com ou
fiquem agarrados em qualquer parte
móvel do veículo, especialmente o
volante, alavanca de câmbios, freio de
mão, trilhos dos assentos, portas ou
outros controles do veículo.

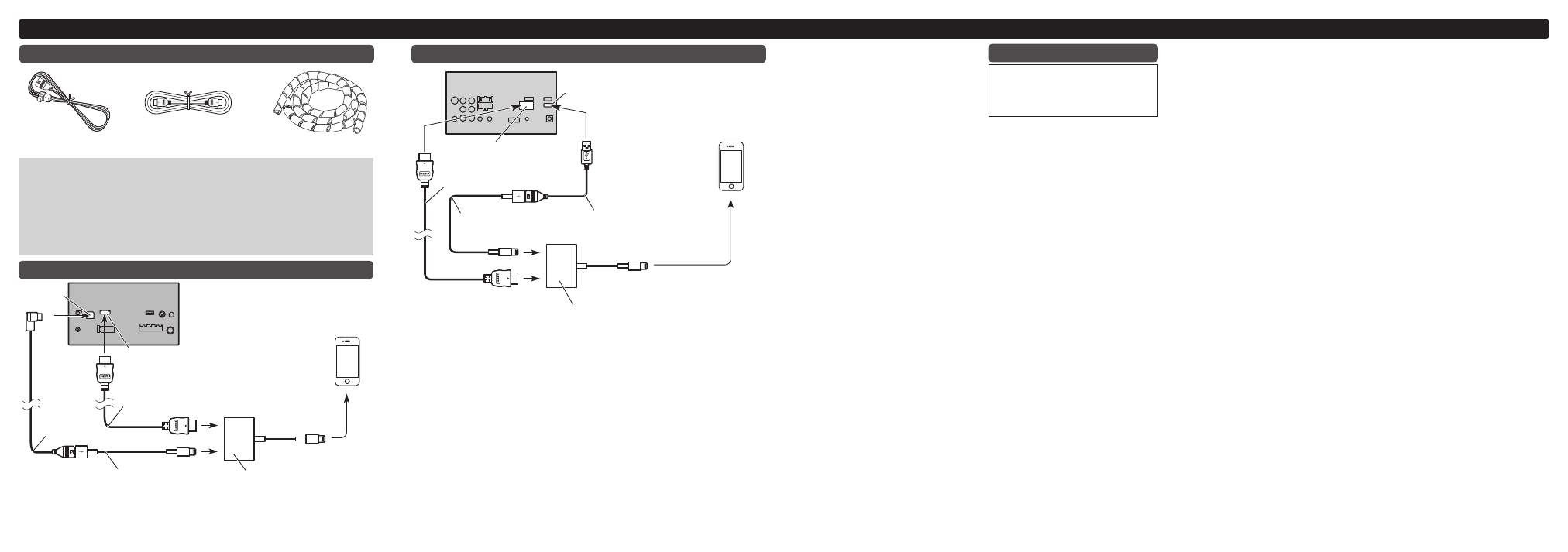

Conexão do produto do veículo sem usar o cabo USB fornecido
Nota:
As posições dos terminais HDMI e da porta USB diferem dependendo do produto do
veículo. Para maiores detalhes sobre as posições dos terminais, consulte o manual
de cada produto.
Cabo USB
Cabo USB
1,5 m
Adaptador AV Digital de Lightning
(produtos Apple Inc.) (vendido separadamente).
Cabo de Lightning para USB
(fornecido com o iPod/iPhone)
Terminal HDMI
Cabo HDMI ® de alta velocidade
(Tipo A-A)
2 m
Porta USB
iPod/iPhone
(vendido separadamente)
Porta USB
Terminal HDMI
Cabo HDMI ® de alta velocidade
(Tipo A-A)
2 m
Cabo de Lightning para USB
(fornecido com o iPod/
iPhone)
Adaptador AV Digital de Lightning
(produtos Apple Inc.) (vendido separadamente).
iPod/iPhone
(vendido separadamente)
Cabo USB
(Fornecido com o produto do
veículo ou vendido separadamente)
