5
Conexión de las unidades
Jack para antena
Conmutator de DSP
Conecte el conmutador de DSP
de acuerdo con la siguiente
ilustración.
Conector ISO
Nota:
En algunos vehículos, el conector ISO
puede estar dividido en dos partes. En
este caso, asegúrese de conectar a ambos
conectores.
Azul/blanco (6*)
Azul/blanco (7*)
Al terminal de control de relé de
antena automática (máx. 300 mA
12 V CC).
Azul/blanco
Al terminal de control del sistema del
amplificador de potencia (máx. 300 mA
12 V CC).
Este producto
Cable de alimentación
(Para los detalles, consulte
la página 3 a 4.)
Cables de altavoz
Blanco
: Izquierdo delantero +
Blanco/negro : Izquierdo delantero ≠
Gris
: Derecho delantero +
Gris/negro : Derecho delantero ≠
Verde : Izquierdo trasero +
Verde/negro : Izquierdo trasero ≠
Violeta
: Derecho trasero +
Violeta/negro : Derecho trasero ≠
30 cm

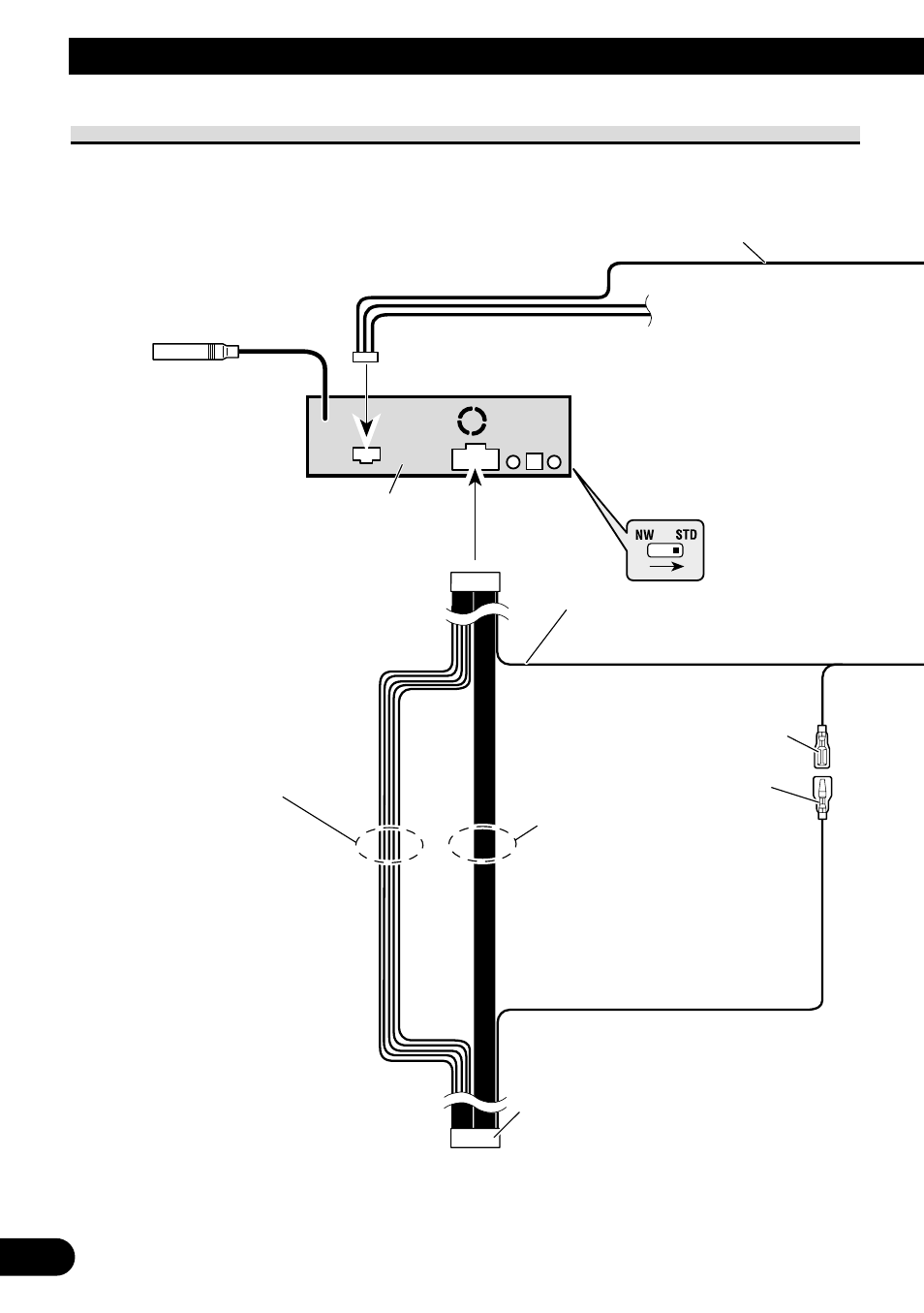

Diagrama de conexión para modo estándar con amplificador interno
