15
Deutsch
Deutsch

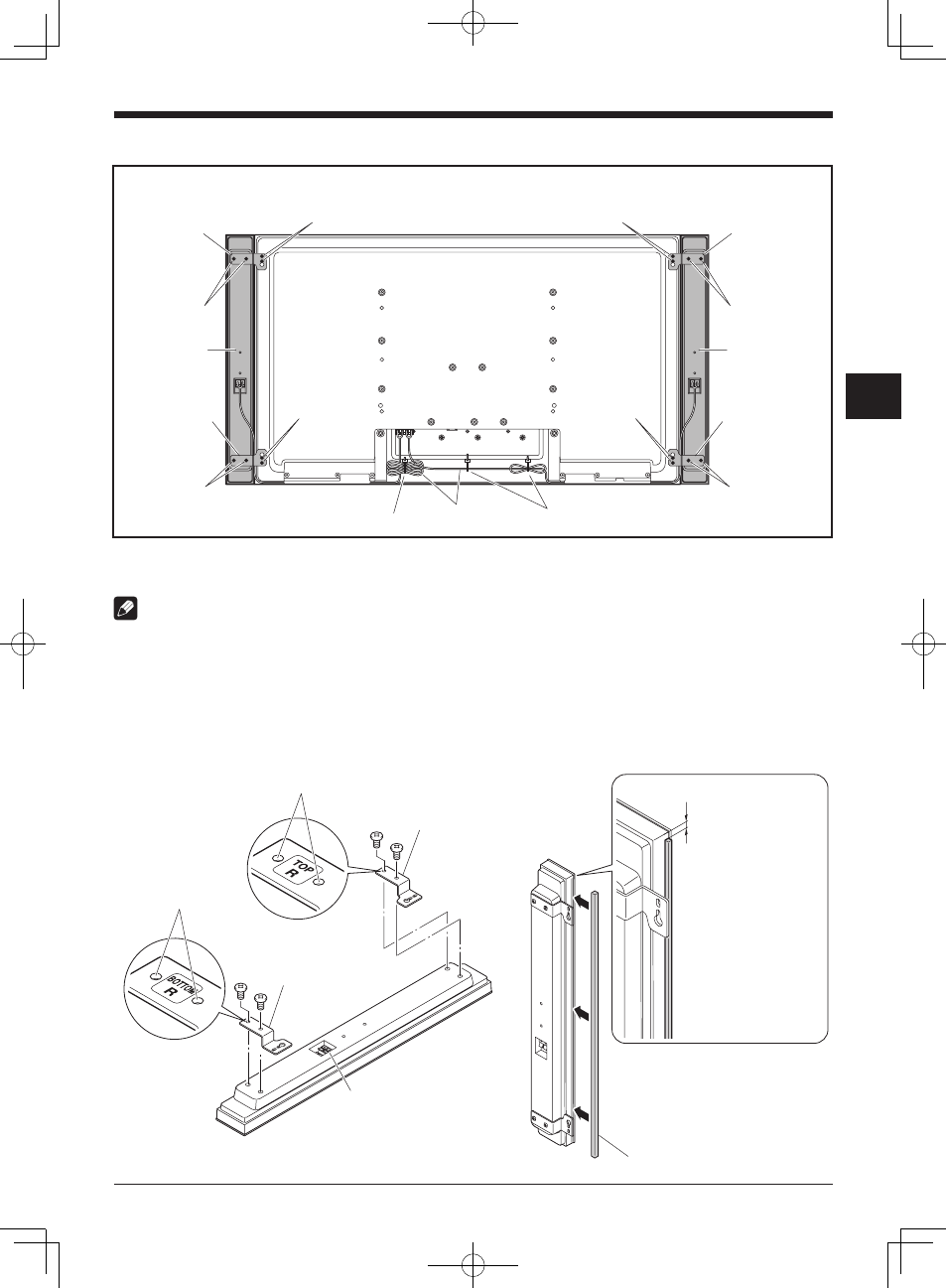

INSTALLATION AM FLACHBILDFERNSEHER
Flachbildfernseher mit dem installierten Lautsprecher
Kabelhalterung*
Kabelhalterung*
Lautsprecherkabel
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Halterung
(für oben links)
Lautsprecher-
Halterung
(für oben rechts)
Lautsprecher-
Halterung
(für unten rechts)
Lautsprecher-
Halterung
(für unten links)
Lautsprecher-Montageschraube
(M5 x 10 mm)
Lautsprecher-Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher-
Montageschraube
(M5 x 10 mm)
Lautsprecher Lautsprecher
*: Zubehör des Flachbildfernsehers
Bei Verwendung des Tischständers:
HINWEIS:
Bitte bringen Sie vor der Montage des Lautsprechers den Tischständer der Serie KRP-TS02/KRP-SW01 am Flachbildfernseher an.
1. Anbringen der Lautsprecher-Halterungen und des Polsterstreifens an den
Lautsprechern.
Es gibt obere und untere Lautsprecher-Halterungen für den rechten und den linken Lautsprecher. Befestigen Sie die
jeweils vorgesehenen Halterungen unter Verwendung der mitgelieferten Schrauben oben und unten an der Rückseite der
Lautsprecher.
(Die Abbildung zeigt die Befestigung der Halterung an der rechten Seite. Auf die gleiche Weise erfolgt die Befestigung auf
der linken Seite.)
1 mm
Positionieren Sie den
Lautsprecher so, dass seine
Kabelanschlüsse (unten)
auf Sie gerichtet sind.
Lautsprecher-Halterung
(für unten rechts)
Lautsprecher-Halterung
(für oben rechts)
Schraublöcher
Schraublöcher
Entfernen Sie das auf
der Rückseite des
Polsterstreifens
befindliche Papier und
bringen Sie den
Polsterstreifen 1 mm
unterhalb der Oberseite
des Lautsprechers an.
Ziehen Sie nicht stark am
Polsterstreifen, denn dadurch
könnte er gedehnt werden. Wenn
der Polsterstreifen zu lang ist,
dann kürzen Sie ihn durch
Abschneiden.
Polsterstreifen
