Chapitre 2 :
Raccordement
Raccordement au réseau par l’interface
LAN
Attention
• Avant de réaliser ou de modifier des raccordements,
éteignez l’appareil et débranchez le cordon
d’alimentation de la prise électrique. Le
raccordement à la prise secteur doit être la dernière
étape.

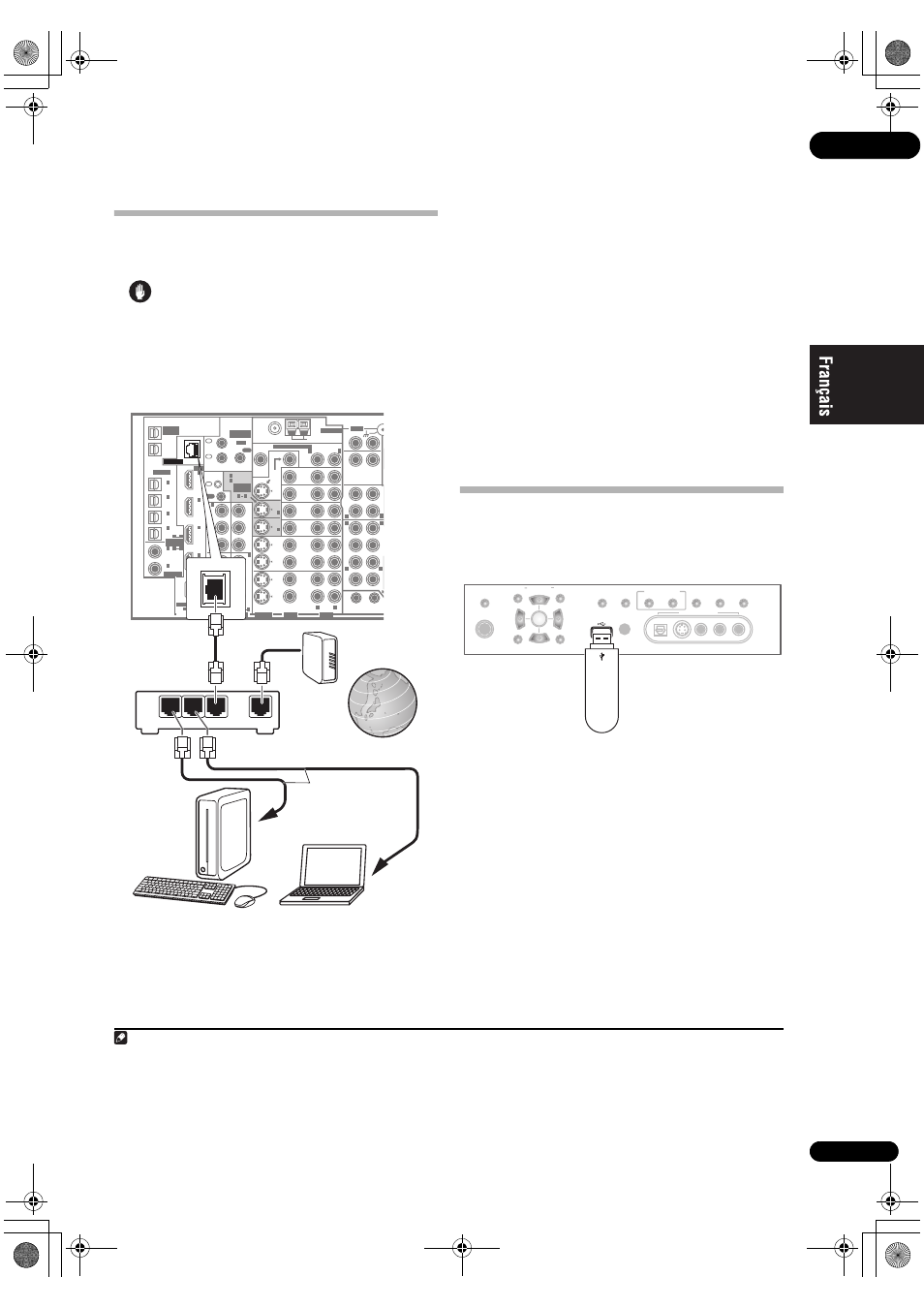

En raccordant ce récepteur au réseau par la borne LAN,
vous pourrez écouter des fichiers audio enregistrés sur
des composants en réseau, par exemple votre
ordinateur, ainsi que des stations radio Internet.
1
Raccordez la borne LAN de ce récepteur à la borne LAN
de votre routeur (avec ou sans fonction serveur DHCP)
par un câble LAN direct (CAT 5 ou supérieur).
Mettez la fonction serveur DHCP de votre routeur en
service. Si votre routeur n’intègre pas cette fonction, il
faudra paramétrer le réseau manuellement. Pour de plus
amples informations, consultez la section Paramétrage
du réseau à la page 10.
Caractéristiques techniques d’une borne LAN
Borne LAN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Prise Ethernet
10BASE-T/100BASE-TX
Utilisation de l’interface USB
Il est possible d’écouter des sources sonores à deux
canaux
2
par l’interface USB située sur le panneau avant
du récepteur.
VSX-LX70
OUT1
ZONE3
OUT2
FM UNBAL 75
Ω
AM LOOP
MONI-
TOR
OUT
MONI-
TOR
OUT
OUT
CD
CD-R/
TAPE/
MD
DVD/LD
BD
TV/SAT
VIDEO /
GAME 1
OUT
DVR/
VCR 1
DVR/
VCR 2
OUT
IN
IN
IN
IN
IN
SUB W.
CENTER
F
SUR-
ROUND
SURROUND BACK
CONTROL
OUT
PHONO
IN
IN
IN
IN
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
Y
P
B
P
R
DIGITAL
COMPONENT VIDEO
ASSIGNABLE
ASSIGN-
ABLE
OUT
IN
IN
OUT
ANTENNA
MULTI-ZONE & SOURCE
IN
1
IN
2
1
12 V TRIGGER
2
ZONE2
ZONE2
ZONE2
MAIN
(DC OUT 12V/
TOTAL 50 mA MAX)
OUT
(TV/SAT)
(BD)
(BD)
(VIDEO/GAME 1)
(DVD/
LD)
1
IN
2
(DVR/
VCR 1)
IN
3
(DVD/
LD)
IN
1
(CD)
IN
2
IN
2
IN
OUT
1
IN
1
IN
2
IN
3
IN
4
R
L
HDMI
MULTI-ZONE
& SOURCE
MULTI-ZONE
& SOURCE
/REC SEL
IR
IN
3
(CD-R)
IN
4
4
1
(DVD/LD)
(BD)
ASSIGN-
ABLE
IN
1
IN
2
IN
1
IN
2
2
2
1
3
1
ASSIGNABLE
4
1
R
L
L
L
L
R
R
R
VIDEO
AUDIO
AUDIO
S-VIDEO
OPTICAL
COAXIAL
1
LAN (10/100)
WAN
3
2
1
LAN
Câble LAN
(vendu
séparément)
Câble LAN
(vendu séparément)
Routeur
Modem
Internet
Au port
LAN
Au port LAN
Ordinateur 1
Ordinateur 2
Remarque
1 • Pour pouvoir écouter des stations radio Internet, il faut s’abonner auprès d’un fournisseur de service Internet (FSI).
• Les fichiers vidéo ne peuvent pas être lus.
• Avec Windows Media Connect ou Windows Media Player 11, vous pouvez même écouter les fichiers audio protégés sur ce récepteur.
2 • Les disques durs magnétiques externes, les mémoires flash portables (en particulier les lecteurs-clés) et les lecteurs audio numériques (lecteur MP3)
de format FAT16/32 sont des mémoires de grande capacité USB compatibles. Il n’est pas possible de raccorder cet appareil à un ordinateur pour la lecture
USB.
• Pionner ne peut pas garantir la compatibilité (fonctionnement et/ou alimentation) de toutes les mémoires de grande capacité USB et décline toute
responsabilité quant à la perte de données pouvant survenir lors du raccordement à ce récepteur.
(TUNE)
(TUNE)
PHONES
PARAMETER
SETUP
(ST)
(ST)
AUDIO
VIDEO
TUNER EDIT
SPEAKERS
BAND
CONTROL
ON/OFF
SIGNAL
SELECT
STEREO/
F.S.SURR
SB ch
PROCESSING
VIDEO/GAME 2 INPUT
DIGITAL IN
S-VIDEO
VIDEO
L
R
AUDIO
MULTI – ZONE &
SOURCE/REC SEL
MCACC
SETUP MIC
RETURN
ENTER
USB
Mémoire de grande
capacité USB
Ce récepteur
