Assemblage des
enceintes

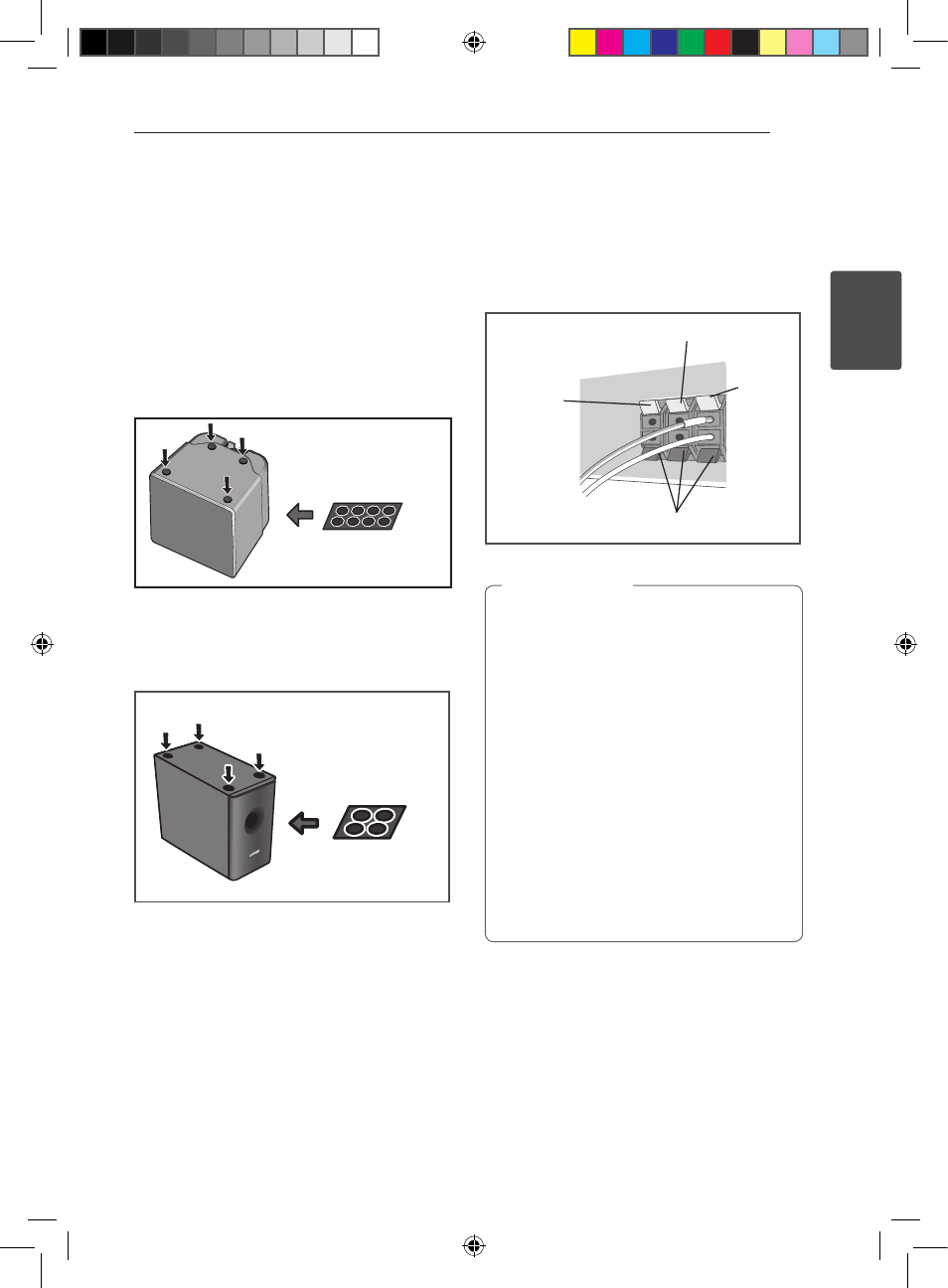

Préparation des haut-parleurs
1. Fixez les tampons anti-dérapage à la base de
chaque haut-parleur.
Pour haut-parleurs avant:
Utilisez le ruban adhésif fourni pour fixer les
quatre petits tampons sur la base (en bas) de
chaque haut-parleur.
small non-skid pads
Large non-skid pads
White (+)
Orange (+)
Black (–)
Red (+)
Tampons anti-dérapant – petits
Pour le caisson de basse :
Utilisez l’adhésif fourni pour fixer quatre grands
tampons à la base du caisson de basse.
small non-skid pads
Large non-skid pads
White (+)
Orange (+)
Black (–)
Red (+)
Tampons anti-dérapant –
grands
2. Branchez les fils sur le lecteur.
Branchez le fil blanc avec la ligne grise sur le
côté (+) et l’autre sur le côté (–). Pour raccorder
le fil d’enceinte sur le lecteur, appuyez sur
chaque languette en plastique pour ouvrir la
borne de connexion. Insérez chaque fil dans la
borne appropriée, puis relâchez la languette.
small non-skid pads
Large non-skid pads
White (+)
Orange (+)
Black (–)
Red (+)
Noir (-)
Rouge (+)
Blanc (+)
Orange (+)
y Ne pas brancher d’autres haut-parleurs que
ceux fournis avec de système.
y Ne pas brancher les haut-parleurs fournis
sur un autre amplificateur que celui fourni
avec ce système. Tout branchement à un
autre amplificateur peut se traduire par un
dysfonctionnement ou un incendie.
y Brancher le câble de haut-parleur du caisson
de basses (violet) sur le connecteur orange
du lecteur.
y Les bornes de haut-parleur sont chargées
d'une tension DANGEREUSE. Pour
éviter tout risque d'électrocution lors du
branchement ou du débranchement des
câbles de haut-parleur, débranchez le
cordon d'alimentation avant de toucher des
pièces non isolées.
, >
