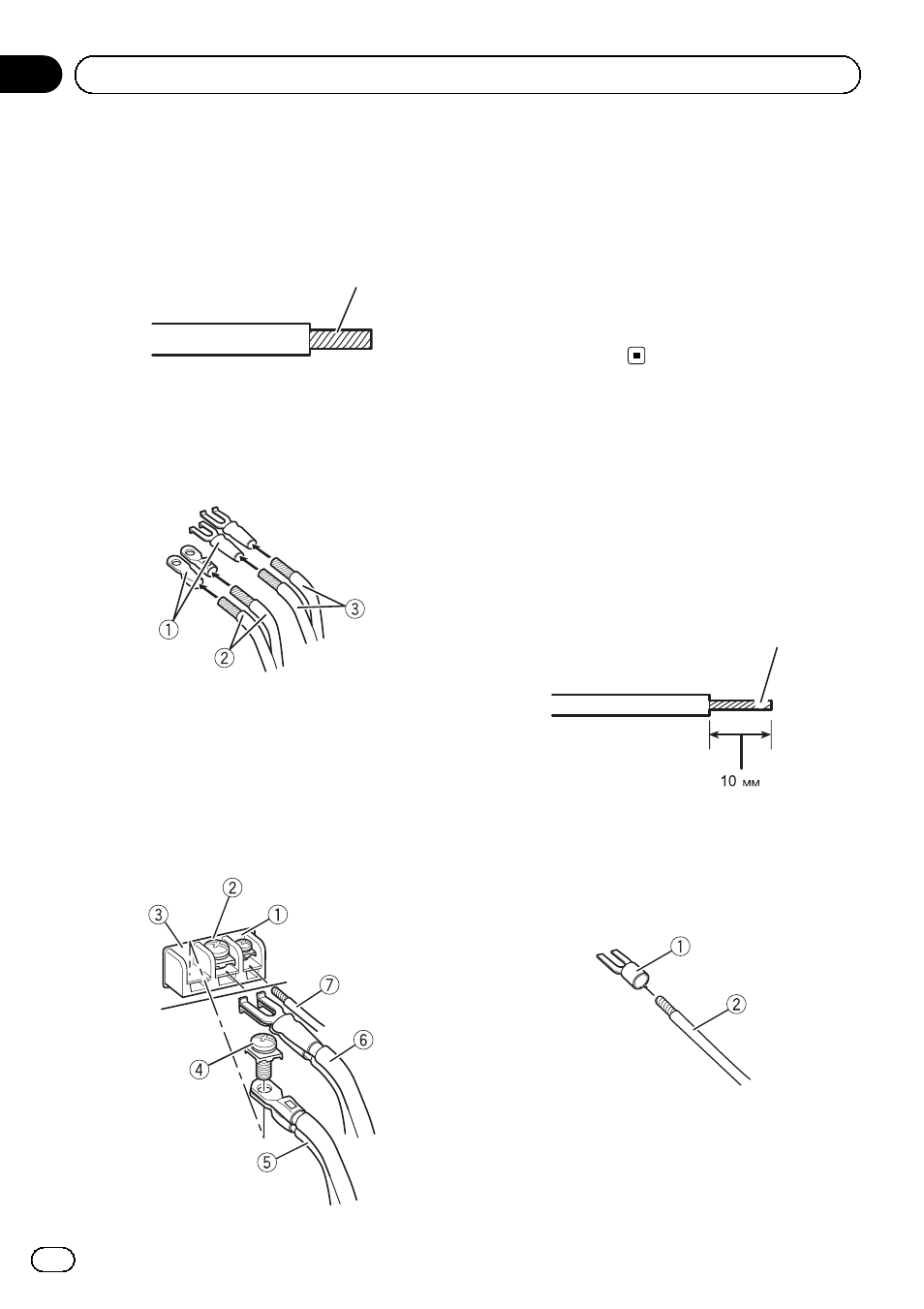

2 Скрутите оголенные концы провода,
предназначенного для подключения к
аккумулятору, провода заземления и
провода системы дистанционного упра-
вления.
Скрутить
3 Наденьте наконечники на концы про-
водов.
С помощью плоскогубцев или аналогично-
го инструмента закрепите наконечники на
проводах.
1 Наконечник (продается отдельно)
2 Провод для подключения к аккумулято-
ру
3 Провод заземления
4 Подсоедините провода к клеммам.
Плотно закрепите провода на клеммах с
помощью винтов.
1 Клемма системы дистанционного упра-
вления
2 Клемма заземления
3 Клемма питания
4 Клеммные винты
5 Провод для подключения к аккумулято-
ру
6 Провод заземления
7 Провод системы дистанционного
управления
Подключение проводов к
выходным клеммам
громкоговорителей
1 С помощью кусачек или ножа зачи-
стите концы проводов громкоговорите-
ля примерно на 10 мм, а затем скрутите
зачищенные концы.
Скрутить
2 Наденьте наконечники на концы про-
водов.
С помощью плоскогубцев или аналогично-
го инструмента закрепите наконечники на
проводах.
1 Наконечник (продается отдельно)
2 Провод громкоговорителя
Ru
82
Раздел
03
Подключение устройств
