ATTENTION
Si le fil de la batterie n
’est pas fermement fixé à la
borne à l
’aide des vis de la borne, des risques de
surchauffe, d
’anomalie de fonctionnement et de
blessures, brûlures mineures incluses, existent.

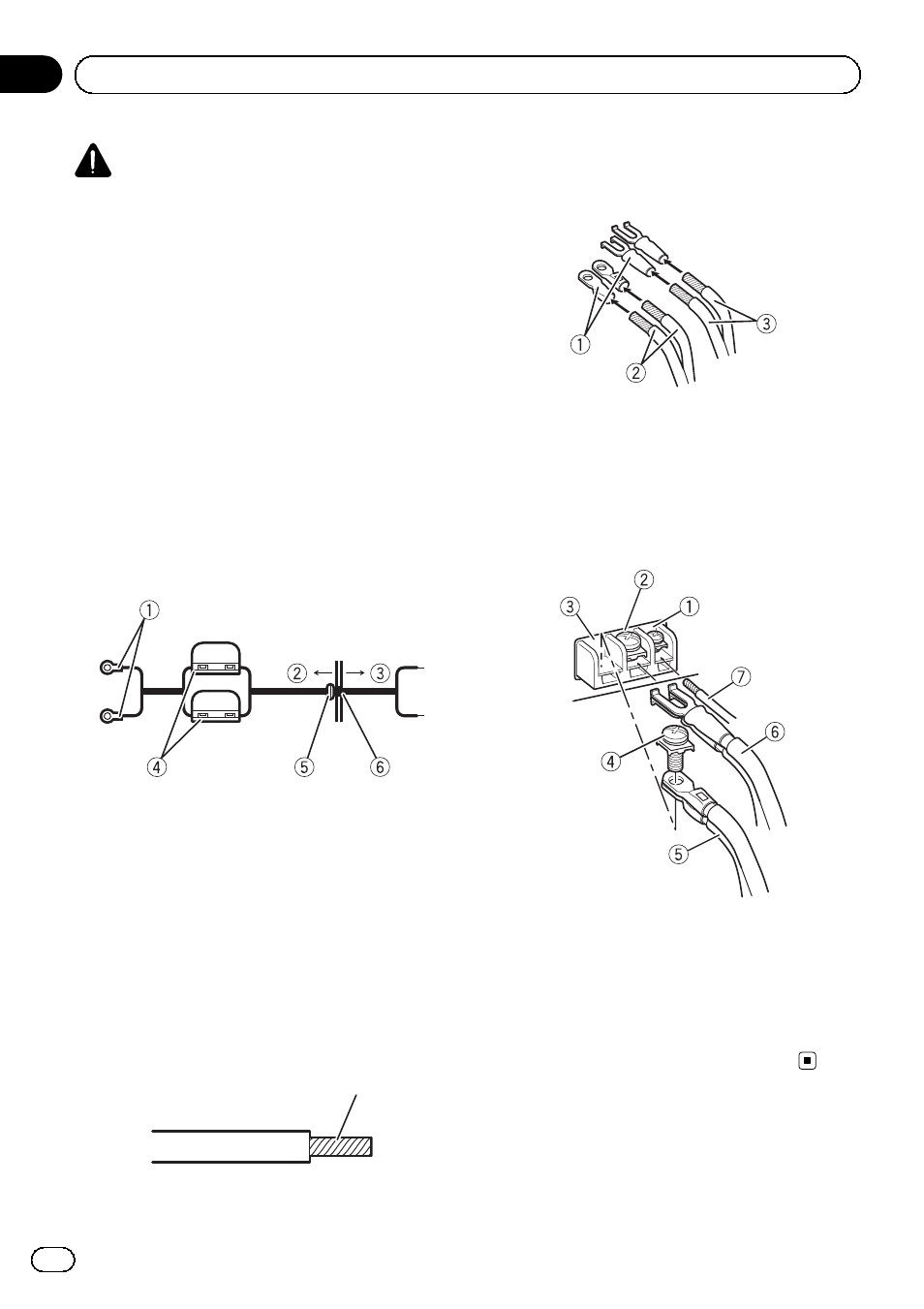

1 Positionnez le fil de la batterie du
compartiment du moteur jusqu
’à l’intérieur
du véhicule.
! Lors du perçage d’un trou de passage des
câbles dans la carrosserie du véhicule et le
passage d
’un fil de la batterie à travers
celui-ci, veillez à ne pas créer un court-cir-
cuit du fil en l
’endommageant avec les
bords coupants ou les bavures du trou.
Une fois toutes les autres connexions de l
’am-
plificateur effectuées, connectez la borne du
fil de batterie de l
’amplificateur à la borne po-
sitive
+ de la batterie.
1 Borne positive +
2 Compartiment du moteur
3 Intérieur du véhicule
4 Fusible (30 A) × 2
5 Insérez la rondelle en caoutchouc du joint
torique dans la carrosserie du véhicule.
6 Percez un trou de 14 mm dans la carrosse-
rie du véhicule.
2 Torsadez le fil de la batterie, le fil de
terre et le fil de la télécommande du sys-
tème.
Torsadez
3 Fixez les cosses aux extrémités des fils.
Utilisez des pinces, etc. pour serrer les cosses
sur les fils.
1 Cosse (vendue séparément)
2 Fil de la batterie
3 Fil de terre
4 Connectez les fils à la borne.
Fixez fermement les fils à l
’aide des vis de la
borne.
1 Borne de la télécommande du système
2 Borne de masse
3 Borne d’alimentation
4 Vis de la borne
5 Fil de la batterie
6 Fil de terre
7 Fil de la télécommande du système
Fr
20
Section
03 Connexion des appareils
