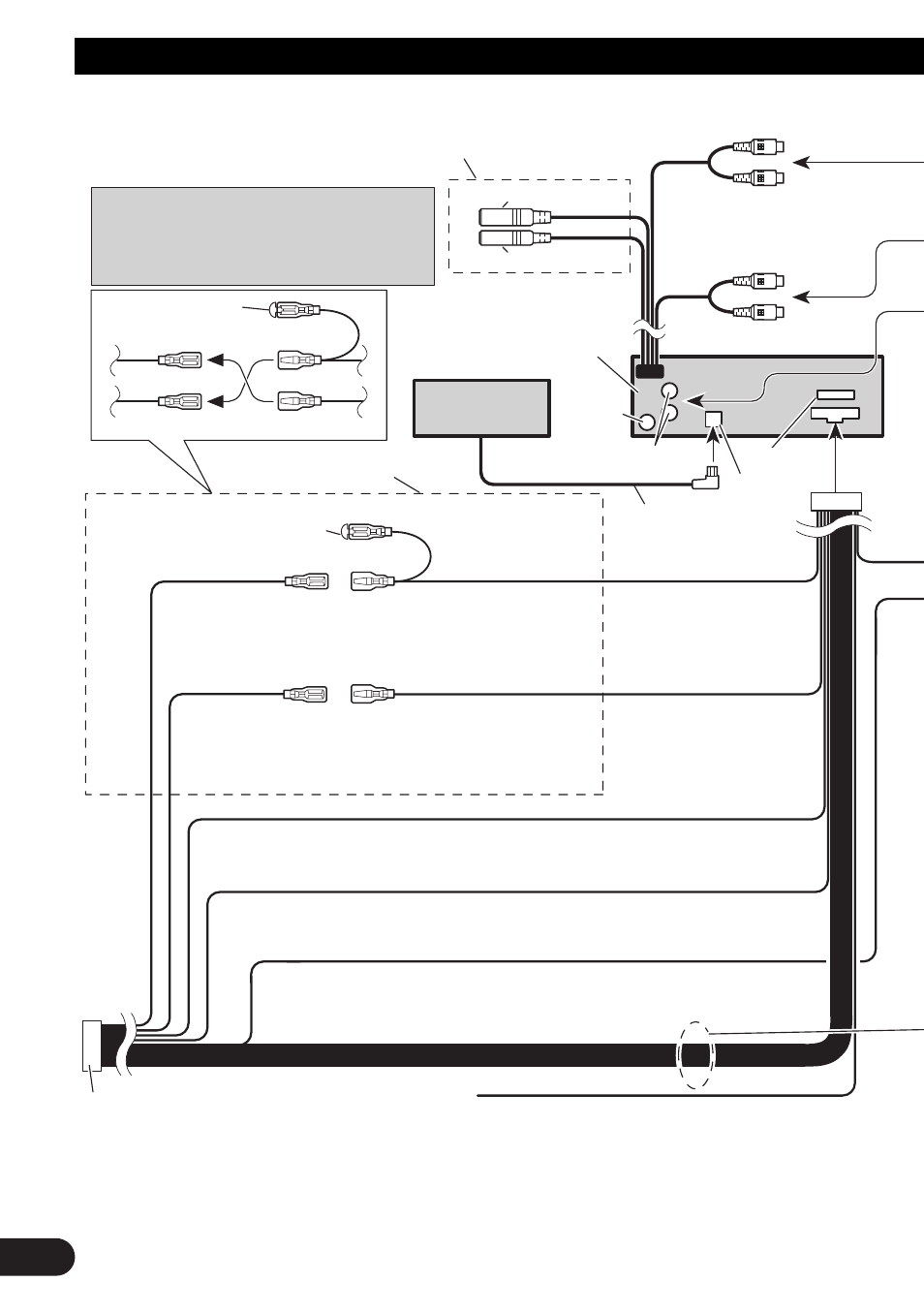

Aansluiten
Opmerking:
De functie van 3* en 5* is mogelijk versc hillend
afhankelijk van het type auto. Indien dit het geval
is moet u 2* met 5* en 4* met 3* verbinden.
4* 5*
3*
1*
2*
Dit apparaat
Antenne-
aansluiting
Verbind de draden van
dezelfde kleur met elkaar.
Dopje (1*)
Niet verwijderen indien u
deze aansluiting niet gebruikt.
Geel (3*)
Ondersteuning
(of accessoire) Geel (2*)
Naar de aansluiting die altijd van
stroom voorzien wordt onafhanke-
lijk van de stand van het contact.
Rood (5*)
Accessoire
(of ondersteuning) Rood (4*)
Naar de door het contact (12 Volt
gelijkstroom) (ON/OFF)
geregelde elektrische aansluiting.
Zekering
Zwart (aarde)
Naar de (metalen) carrosserie van het voertuig.
ISO aansluiting
Opmerking:
In bepaalde auto’s is de ISO aansluiting
mogelijk in tweeën verdeeld. U moet in
dat geval een verbinding met beide
aansluitingen maken.
Geel/zwart
Gebruikt u een celluaire telefoon, sluit u deze dan
aan via de Audio Mute dempingsaansluiting voor de
cellulaire telefoon. Maakt u daarvan geen gebruik,
laat de Audio Mute dempingsaansluiting dan vrij,
zonder hierop iets aan te sluiten.
IP-BUS
ingangsaan-
sluiting
(Blauw)
Multi-CD-wisselaar
(los verkrijgbaar)
Subwoofer uitgang of
Non-fading uitgang
IP-BUS-
kabel
Oranje/wit
Naar lichtschake laaraansluiting
Vooruitgang
Achteruitgang
Zie bladzijde de handleiding van de Handsfree
telefoon (los verkrijgbaar).
Naar de MIC aansluiting
Naar de TEL aansluiting
16 cm
16 cm
16 cm
16 cm
