Fil de batterie rouge spécial
RD-228 (vendu séparément)
Une fois toutes les autres connexions de l’amplificateur
effectuées, connectez la borne du fil de batterie de
l’amplificateur à la borne positive (
) de la batterie.
Fil de terre (noir)
RD-228 (vendu séparément)
Connectez sur un endroit
métallique propre, non
recouvert de peinture.
Système stéréo de
véhicule avec jacks
de sortie RCA
(vendu séparément)
RS-P99
(vendu séparément)
Sortie externe
Si une seule prise d’entrée est utilisée,
ne connectez rien au jack d’entrée
RCA B.
Fil de connexion avec
prises RCA
(vendu séparément)
Jack d’entrée RCA A
Jack d’entrée RCA B
Bornes de sortie des
haut-parleurs
Reportez-vous à “Connexion des
bornes de sortie des
haut-parleurs” dans le mode
d’emploi.
Fusible (25 A)
Fil de la télécommande du système (vendu séparément)
Connectez la borne mâle du fil à la borne de la télécommande du système
stéréo du véhicule. La borne femelle peut être connectée à la prise de
commande du relais de l’antenne motorisée. Si le système stéréo du
véhicule ne dispose pas d’une borne de télécommande, connectez la
borne mâle à la borne d’alimentation via le contact d’allumage.
Fusible (40 A) × 2
Rondelle
Côté gauche
Côté droit

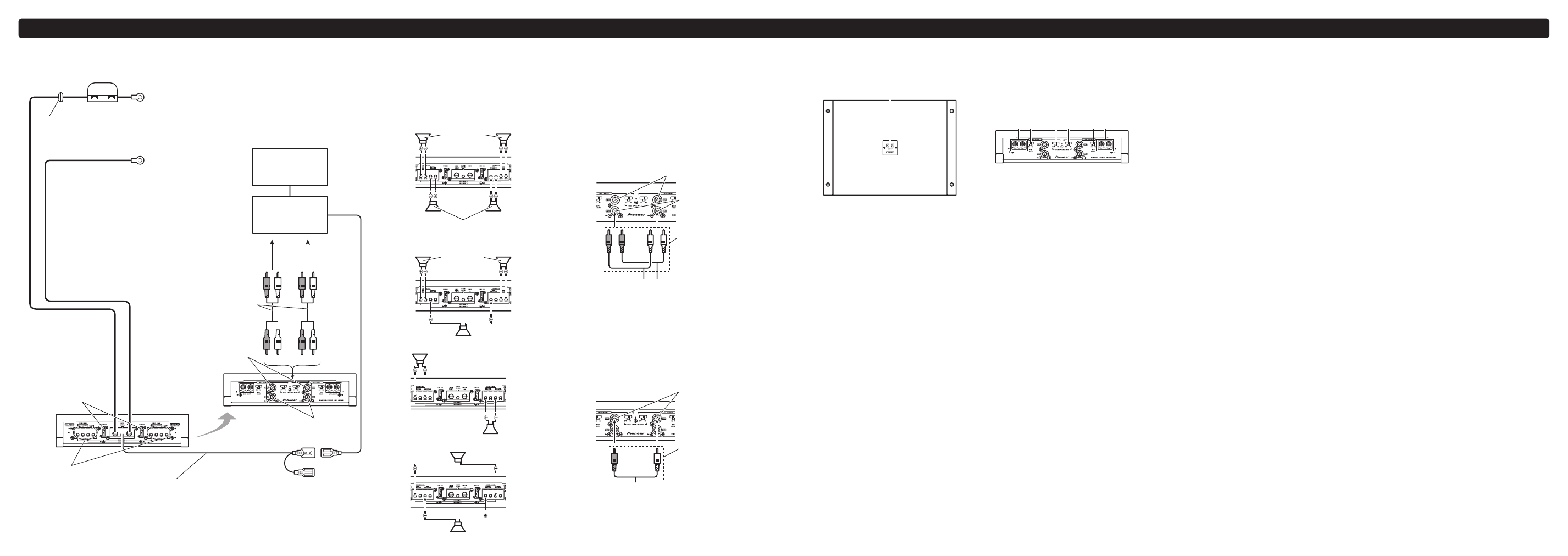

Schéma de connexion Connexion des haut-parleurs
Le mode de sortie des haut-parleurs peut être
quatre canaux, trois canaux (stéréo et mono) ou
deux canaux (stéréo ou mono). Connectez les
fils des haut-parleurs en fonction du mode et des
illustrations ci-dessous.
Sortie quatre canaux
Gauche
Gauche
Droite
Droite
Sortie B du haut-parleur
Sortie A du
haut-parleur
Sortie trois canaux
Gauche Droite
Sortie B du haut-parleur (mono)
Sortie A du
haut-parleur
Sortie deux canaux (stéréo)
Haut-parleur (gauche)
Haut-parleur (droit)
Sortie deux canaux (mono)
Haut-parleur (mono)
Haut-parleur (mono)
Connexions lors de l’utilisation
du jack d’entrée RCA
Connectez le jack de sortie RCA du système
stéréo du véhicule et le jack d’entrée RCA de
l’amplificateur.
Sortie quatre/trois canaux
Faites glisser le commutateur INPUT SELECT
(sélection de l’entrée) en position 4CH.
Mettez les commutateurs LEFT CHANNEL (canal
gauche) et RIGHT CHANNEL (canal droit) sur la
même position.
Jack d’entrée RCA A
Jack d’entrée RCA B
De RS-P99 (vendu séparément) etc. (Sortie RCA)
Si une seule prise d’entrée est utilisée, connectez
la prise sur le jack d’entrée RCA A (plutôt que sur
le jack d’entrée RCA B).
Fils de connexion avec
prises RCA
(vendus séparément)
Sortie deux canaux (stéréo) / (mono)
Faites glisser le commutateur INPUT SELECT
(sélection de l’entrée) en position 2CH.
Mettez les commutateurs LEFT CHANNEL (canal
gauche) et RIGHT CHANNEL (canal droit) sur la
même position.
Jack d’entrée RCA A
Pour la sortie deux
canaux, connectez les
prises RCA au jack
d’entrée RCA A.
Fils de connexion
avec prises RCA
(vendus séparément)
De RS-P99 (vendu séparément) etc. (Sortie RCA)
3 Commutateur INPUT SELECT
(sélection de l’entrée)
Sélectionnez 2CH pour l’entrée deux canaux et
4CH pour l’entrée quatre canaux.
- Mettez les commutateurs LEFT CHANNEL
(canal gauche) et RIGHT CHANNEL (canal
droit) sur la même position.
4 Commutateur SUPER HI-VOLTAGE
MODE (mode super haute tension)
Lorsque que vous connectez cet appareil
à RS-P99 (vendu séparément), activez le
commutateur SUPER HI-VOLTAGE MODE
(super haute tension).
- Mettez les commutateurs LEFT CHANNEL
(canal gauche) et RIGHT CHANNEL (canal
droit) sur la même position.
- Dans le cas d’une connexion à des appareils
autres que RS-P99, mettez le commutateur en
position OFF (hors service). Si vous le mettez
sur ON (en service), le volume pourrait
diminuer.
Description de l’appareil
1
2 3 4 4 3 2
1 Indicateur de mise sous tension
L’indicateur de mise sous tension s’allume
pour indiquer la mise sous tension.
2 Contrôle LEVEL ADJUST (réglage de
niveau)
Le contrôle LEVEL ADJUST (réglage de niveau)
aide à aligner les niveaux d’entrée de chacun
des canaux. LEFT CHANNEL (canal gauche)
et RIGHT CHANNEL (canal croit) peuvent tous
deux être choisis pour CH A (canal A) et CH B
(canal B).
Pour augmenter le niveau, tournez LEVEL
ADJUST (réglage du niveau) dans le sens
des aiguilles d’une montre. Pour diminuer
le niveau, tournez LEVEL ADJUST (réglage
du niveau) dans le sens inverse des aiguilles
d’une montre.
- Dans le cas d’une connexion en pont des
haut-parleurs, réglez les commutateurs
LEVEL ADJUST (réglage de niveau) des haut-
parleurs sur la même position.
- Dans le cas d’une connexion à un système
stéréo de voiture de puissance de sortie
élevée, si la distorsion augmente quand vous
augmentez le volume, baissez le volume.
