Pioneer KRP-S01 - Manual (Page 21)

21
Italiano
Italiano

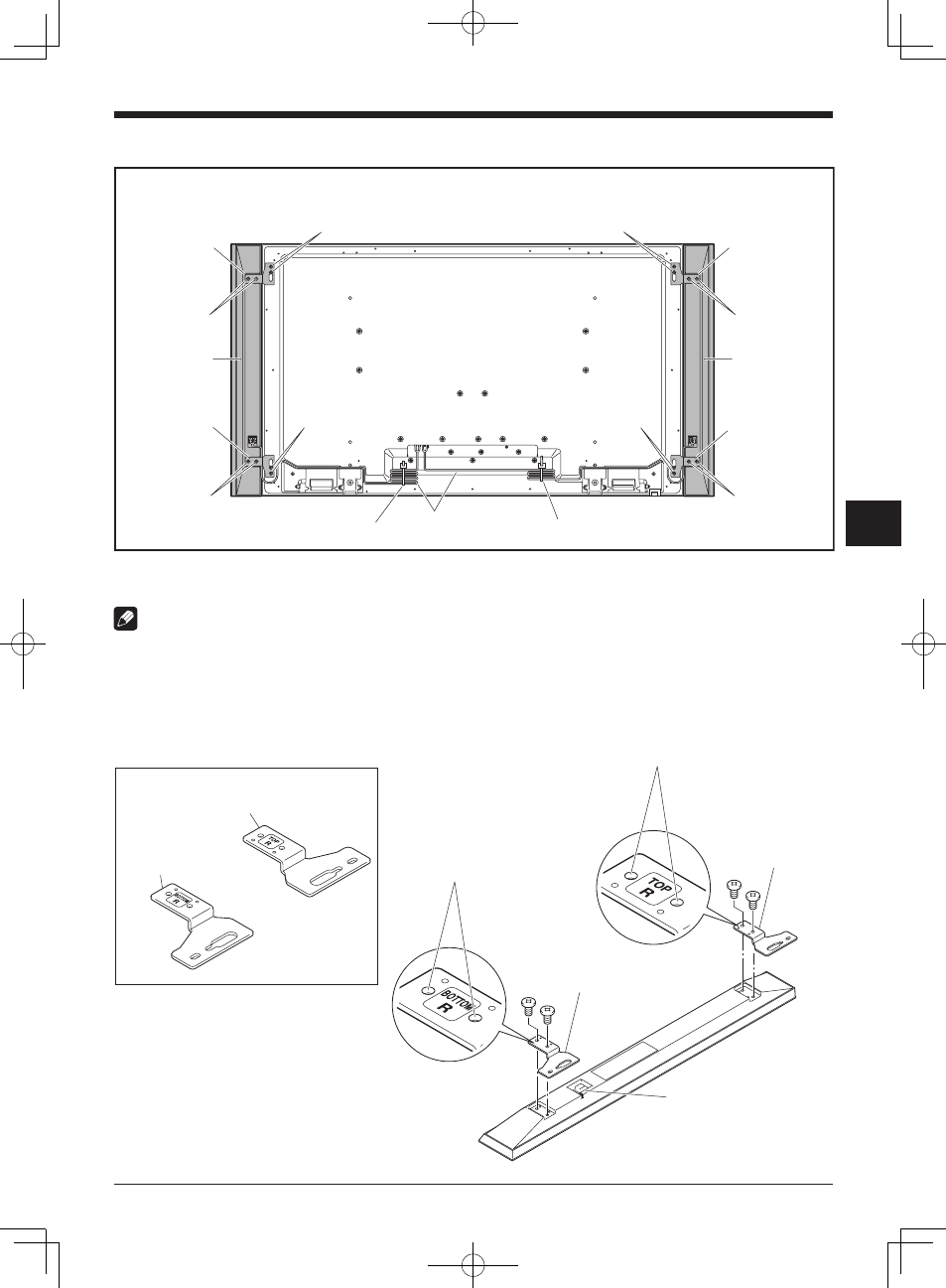

INSTALLAZIONE DELLA TV FLAT-SCREEN
TV Flat-Screen con l’altoparlante installato
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Supporto
dell’altoparlante
(per parte superiore
sinistra)
Supporto
dell’altoparlante
(per parte superiore
destra)
Supporto
dell’altoparlante
(per parte inferiore
destra)
Supporto
dell’altoparlante
(per parte inferiore
sinistra)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Vite di montaggio
per l’altoparlante
(M5 x 10 mm)
Morsetto del cavo* Morsetto del cavo*
Cavo dell’altoparlante
*: accessori della TV Flat-Screen
Altoparlante Altoparlante
Vite di montaggio
per l’altoparlante (M5 x 10 mm)
Vite di montaggio
per l’altoparlante (M5 x 10 mm)
Per l’uso del supporto di tavolo:
NOTA:
Prima di collegare l’altoparlante, attaccate il supporto di tavolo della serie KRP-TS01 (o un altro supporto per TV Flat-Screen Pioneer)
alla TV Flat-Screen.
1. Fissaggio dei supporti agli altoparlanti.
Vi sono supporti superiori e inferiori per gli altoparlanti destro e sinistro. Fissate i supporti appropriati alla parte superiore e
inferiore del retro degli altoparlanti, usando le viti in dotazione.
(Mostra il fissaggio corretto del supporto sul lato destro. Viene fissato sul lato sinistro seguendo la stesso procedimento.)
Posizionate gli altoparlanti
con i terminali (inferiori)
rivolti verso di voi.
Supporto dell’altoparlante
(per parte inferiore destra)
Supporto
dell’altoparlante
(per parte
superiore destra)
Fori per le viti
Fori per le viti
Supporto
dell’altoparlante
(per parte inferiore destra)
Supporto dell’altoparlante
(per parte superiore destra)
