La disposition des broches du connecteur ISO diffère en
fonction du type de véhicule. Connectez 6* et 7* quand
la broche 5 est la commande d’antenne. Sinon, ne
connectez jamais les broches 6* et 7*.
Bleu/blanc (6*)
Bleu/blanc (7*)
Vers la borne de commande du relais d’antenne
motorisée (maximum 300 mA sous12 V CC).
Télécommande d’ensemble
Bleu/blanc
Vers la borne de commande de l’amplificateur de
puissance (maximum 300 mA sous 12 V CC).
Câbles de liaison munis
de prises RCA (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Amplificateur de
puissance (vendu
séparément)
Gauche
Droite
Effectuez ces raccordements lorsque l’installation
comporte un autre amplificateur.

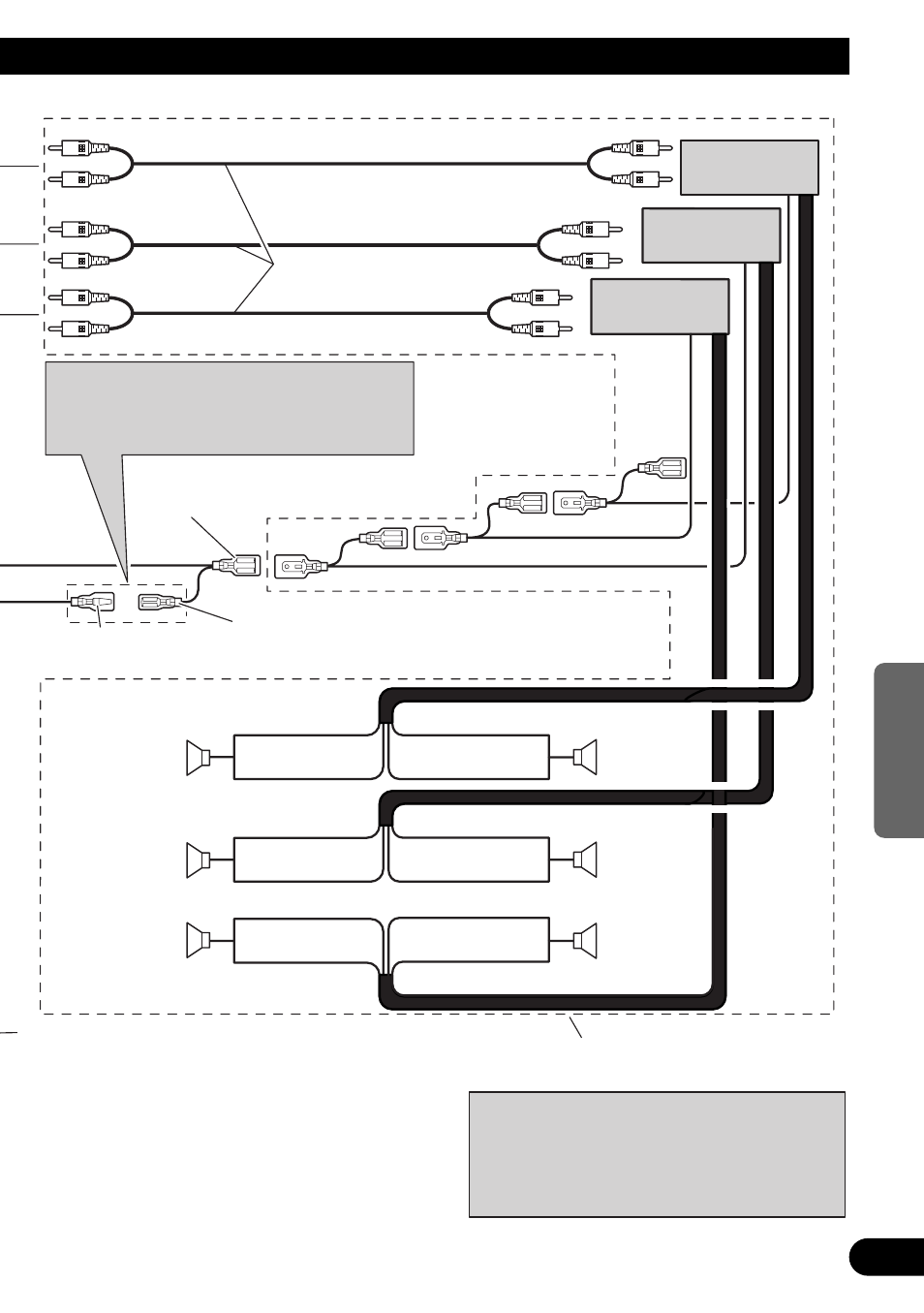

Fig. 2
Haut-parleur
avant
Haut-parleur
avant
Haut-parleur
arrière
Haut-parleur
arrière
Haut-parleur
d’extrêmes
graves
Haut-parleur
d’extrêmes
graves
Remarque:
Change le réglage initial de ces appareils
(reportez-vous aux mode d’emploi). La sortie du
haut-parleur d’extrêmes graves de cet appareil
est monaurale.
Amplificateur de
puissance (vendu
séparément)
Câbles de liaison aux haut-parleurs
Blanc
: Avant gauche +
Blanc/noir : Avant gauche ≠
Gris
: Avant droite +
Gris/noir
: Avant droite ≠
Vert
: Arrière gauche + ou Haut-parleur d’extrêmes graves +
Vert/noir
: Arrière gauche ≠ ou Haut-parleur d’extrêmes graves ≠
Violet
: Arrière droite + ou Haut-parleur d’extrêmes graves +
Violet/noir : Arrière droite ≠ ou Haut-parleur d’extrêmes graves ≠
