Installation à l ’aide des trous
de vis sur les côtés de l ’appareil
% Fixation de l’appareil sur le support de
montage radio d
’usine.

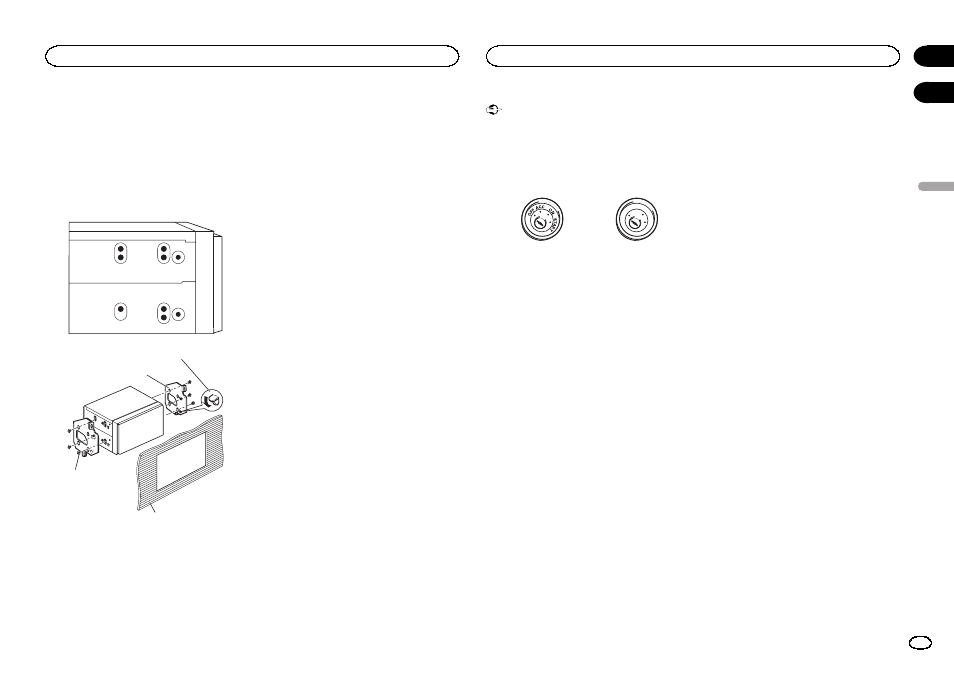

Positionnez l ’appareil de sorte que les trous des
vis soient alignés avec les trous des vis sur le
support, puis serrez les vis aux 3 emplacements
de chaque côté de l
’appareil.
1
2
4
3
1 Courbez la languette vers le bas si elle gêne.
2 Support de montage radio d’usine
3 Vis à tête bombée (5 mm × 8 mm)
4 Tableau de bord ou console
Important
! Lors de l’installation de cet appareil dans un
véhicule sans position ACC (accessoire) sur
le contact d
’allumage, ne pas connecter le
câble rouge à la borne qui détecte l ’utilisa-
tion de la clé de contact peut entraîner le dé-
chargement de la batterie.
O N
S T A R T
O FF
Avec position ACC Sans position ACC
! L’utilisation de cet appareil dans des condi-
tions autres que les conditions suivantes
pourrait provoquer un incendie ou un mau-
vais fonctionnement.
— Véhicules avec une batterie 12 volts et mise à
la masse du négatif.
— Haut-parleurs avec une puissance de sortie
de 50 W et une impédance de 4 W à 8 W.
! Pour éviter un court-circuit, une surchauffe
ou un dysfonctionnement, assurez-vous de
respecter les instructions suivantes.
— Déconnectez la borne négative de la batterie
avant l ’installation.
— Fixez le câblage avec des serre-fils ou de la
bande adhésive. Pour protéger le câblage, en-
roulez dans du ruban adhésif les parties du
câblage en contact avec des pièces en métal.
— Placez les câbles à l’écart de toutes les par-
ties mobiles, telles que le levier de vitesse et
les rails des sièges.
— Placez les câbles à l’écart de tous les endroits
chauds, par exemple les sorties de chauf-
fage.
— Ne reliez pas le câble jaune à la batterie à tra-
vers le trou dans le compartiment moteur.
— Recouvrez tous les connecteurs de câbles qui
ne sont pas connectés avec du ruban adhésif
isolant.
— Ne raccourcissez pas les câbles.
— Ne coupez jamais l’isolation du câble d’ali-
mentation de cet appareil pour partager l ’ali-
mentation avec d ’autres appareils. La
capacité en courant du câble est limitée.
— Utilisez un fusible correspondant aux caracté-
ristiques spécifiées.
— Ne câblez jamais le câble négatif du haut-par-
leur directement à la masse.
— Ne réunissez jamais ensemble les câbles né-
gatifs de plusieurs haut-parleurs.
! Lorsque cet appareil est sous tension, les si-
gnaux de commande sont transmis via le
câble bleu/blanc. Connectez ce câble à la té-
lécommande du système d
’un amplificateur
de puissance externe ou à la borne de
commande du relais de l
’antenne motorisée
du véhicule (max. 300 mA 12 V CC). Si le véhi-
cule est équipé d
’une antenne intégrée à la
lunette arrière, connectez-le à la borne d ’ali-
mentation de l ’amplificateur d’antenne.
! Ne reliez jamais le câble bleu/blanc à la
borne d ’alimentation d’un amplificateur de
puissance externe. De même, ne le reliez pas
à la borne d
’alimentation de l’antenne moto-
risée. Dans le cas contraire, il peut en résul-
ter un déchargement de la batterie ou un
dysfonctionnement.
! Le câble noir est la masse. Les câbles de
terre de cet appareil et d ’autres produits (par-
ticulièrement les produits avec des courants
élevés tels que l
’amplificateur de puissance)
doivent être câblés séparément. Dans le cas
contraire, ils peuvent se détacher accidentel-
lement et provoquer un incendie ou un dys-
fonctionnement.
