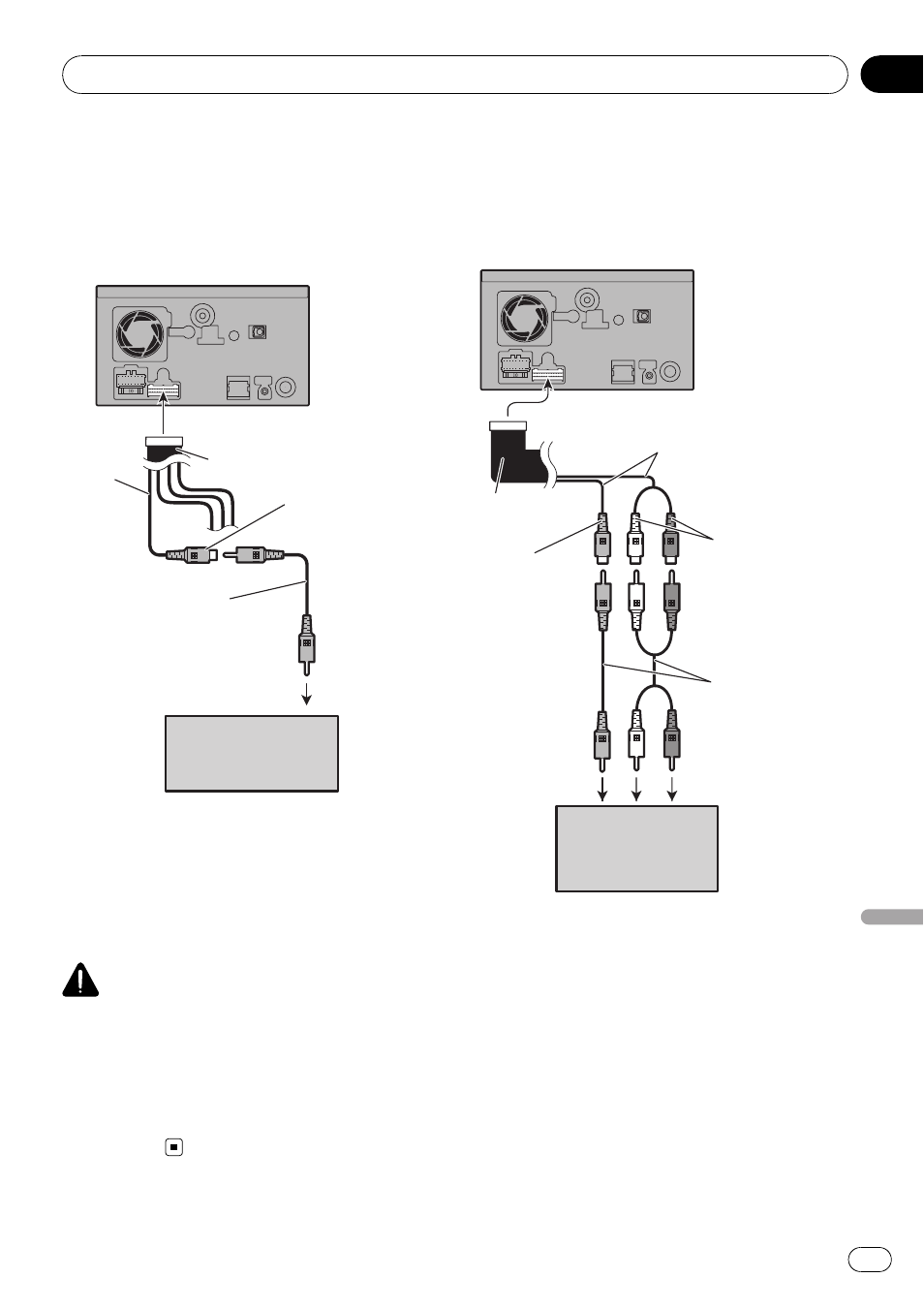

Tijdens het aansluiten van
het achterdisplay
Deze verbinding is niet nodig voor de AVIC-
F710BT.
30 cm
De navigatie-eenheid
RCA kabels
(los verkrijgbaar)
Geel
(REAR MONITOR
OUTPUT)
Naar video-ingang
Achterdisplay met RCA
ingangsaansluitingen
RCA-connector
Tijdens het gebruik van een
achterdisplay dat op de
achtervideo-uitgang is
aangesloten
WAARSCHUWING
Plaats het achterdisplay NOOIT zo dat de be-
stuurder de videobron kan bekijken tijdens
het rijden.
De achtervideo-uitgang van dit navigatiesysteem
is voor de aansluiting van een display zodat de
passagiers op de achterbank de videobron kun-
nen bekijken.
Bij de aansluiting van een
extern videocomponent
Gebruik van de
“AV1 Input” (AV1)
20 cm
Naar audio-uitgangen
Geel
(VIDEO INPUT)
RCA-kabels
(los verkrijgbaar)
Naar
video-uitgang
RCA-connector
Rood, wit
(AUDIO INPUT)
De navigatie-eenheid
Extern
videocomponent
(los verkrijgbaar)
! De [AV1 Input] in [Instellingen AV] moet
op [
Video] worden ingesteld wanneer de
externe videocomponent wordt aangeslo-
ten. (Zie de
“Bedieningshandleiding” voor
meer details.)
