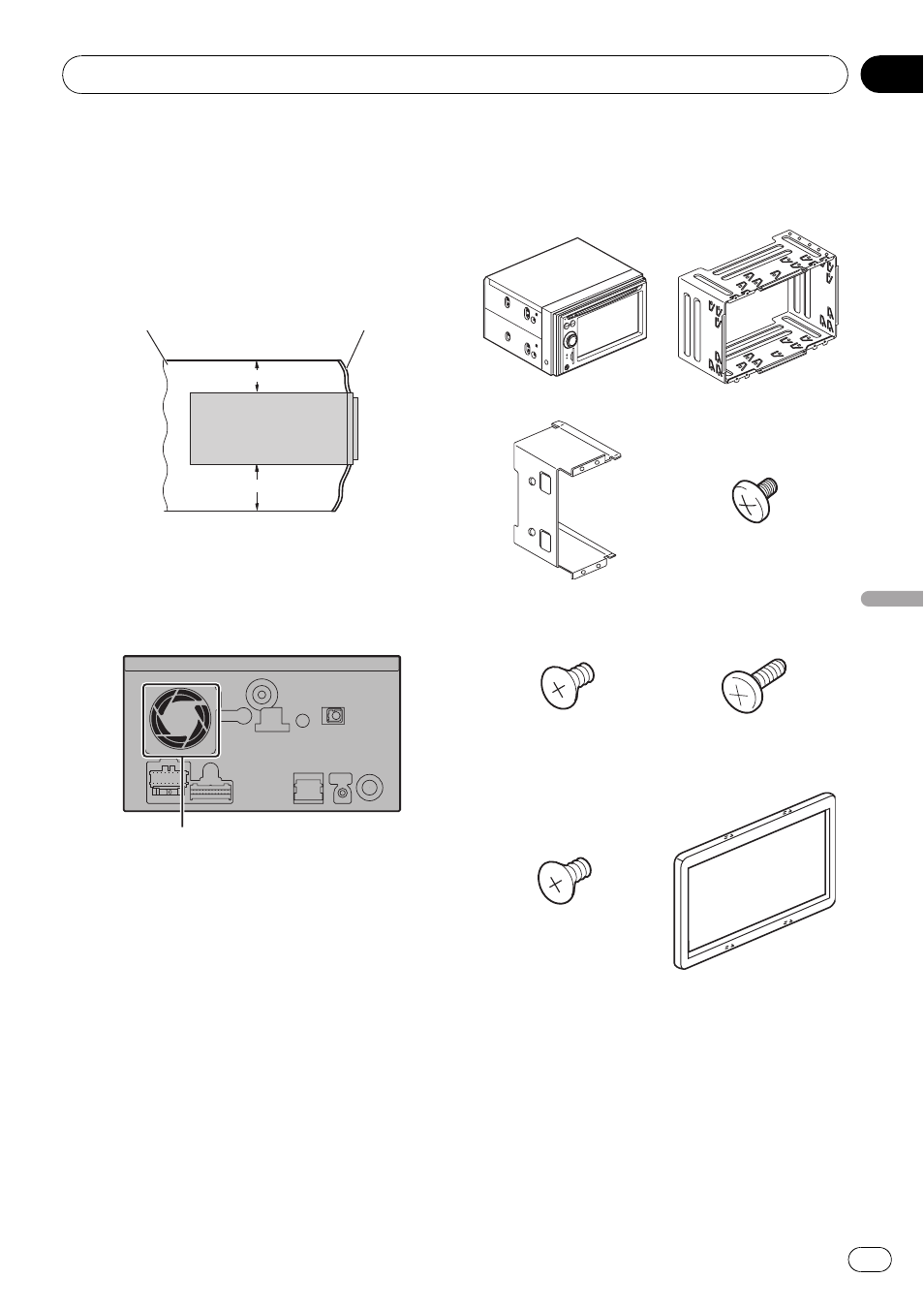

! Lors de l’installation de l’appareil, laissez
suffisamment d
’espace derrière le panneau
arrière pour permettre une dissipation cor-
recte de la chaleur et pliez tout câble gê-
nant de façon qu
’il n’obstrue pas les
orifices de ventilation.
Laissez suffisamment
d
’espace
Tableau de bord
5см
10см
! Les câbles ne doivent pas traverser la zone
indiquée dans la figure ci-dessous, afin que
la chaleur dégagée par les amplificateurs
et le mécanisme de navigation puissent se
dissiper la chaleur librement.
Ne pas couvrir cette zone.
! Une surchauffe peut provoquer la détério-
ration du laser semi-conducteur. Evitez
donc d
’installer l’unité de navigation à
proximité d
’une source de chaleur, une
bouche d
’air par exemple.
Pièces fournies
Les pièces indiquées par un astérisque (*)
sont pré-installées.
Unité de navigation Support*
Support latéral*
(2 pièces)
Vis de pression
(5 mm × 6 mm)
(8 pièces)
Vis à tête plate
(5 mm × 6 mm)
(4 pièces)
Vis* (3 mm × 6 mm)
(8 pièces)
Vis de fixation de la
support latéral*
(5 mm × 6 mm)
(4 pièces)
Anneau de garniture
Installation
Fr
105
Section
Français
04
