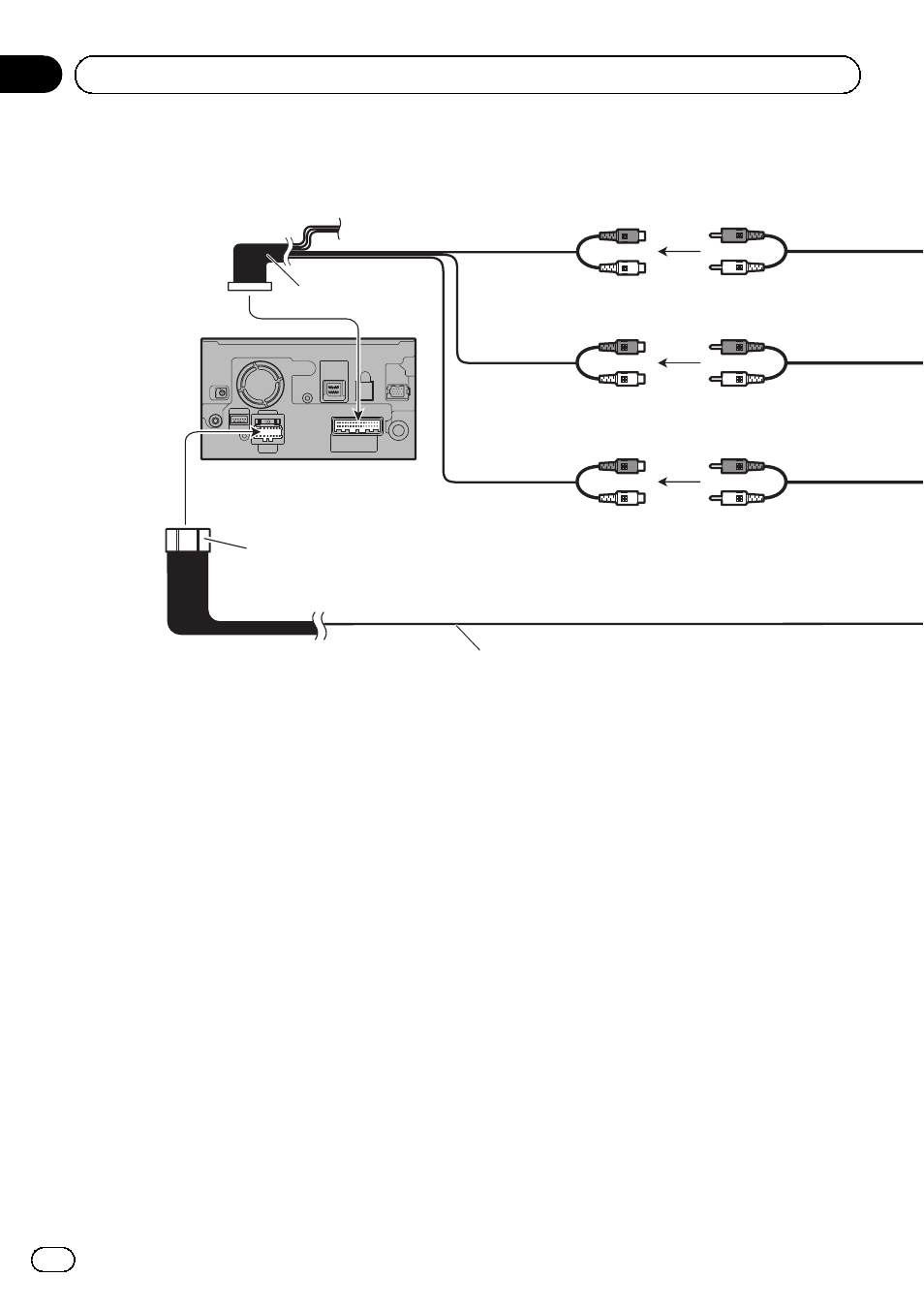

Quando si collega ad un amplificatore in vendita separatamente

L’unità di navigazione

30 cm (*1)
15 cm (*2)

Connettore RCA

Uscita subwoofer
(SUBWOOFER OUTPUT)

(*1)
AVIC-F20BT

25 cm (*1)
31 cm (*2)

Uscita posteriore
(REAR OUTPUT)

Uscita anteriore
(FRONT OUTPUT)

30 cm (*1)
15 cm (*2)

(*2)
AVIC-F920BT

Cavo di
alimentazione

Blu/bianco
Al morsetto controllo sistema
dell’amplificatore (max. 300 mA 12 V CC).

It

128

Sezione

03

Collegamento del sistema
