8 Manual de usuario e instrucciones de montaje: calentador de patio exterior, modelo 153300 3/28/03
Si necesita ayuda llame al 1-800-762-1142
No devuelva el artículo al lugar de compra

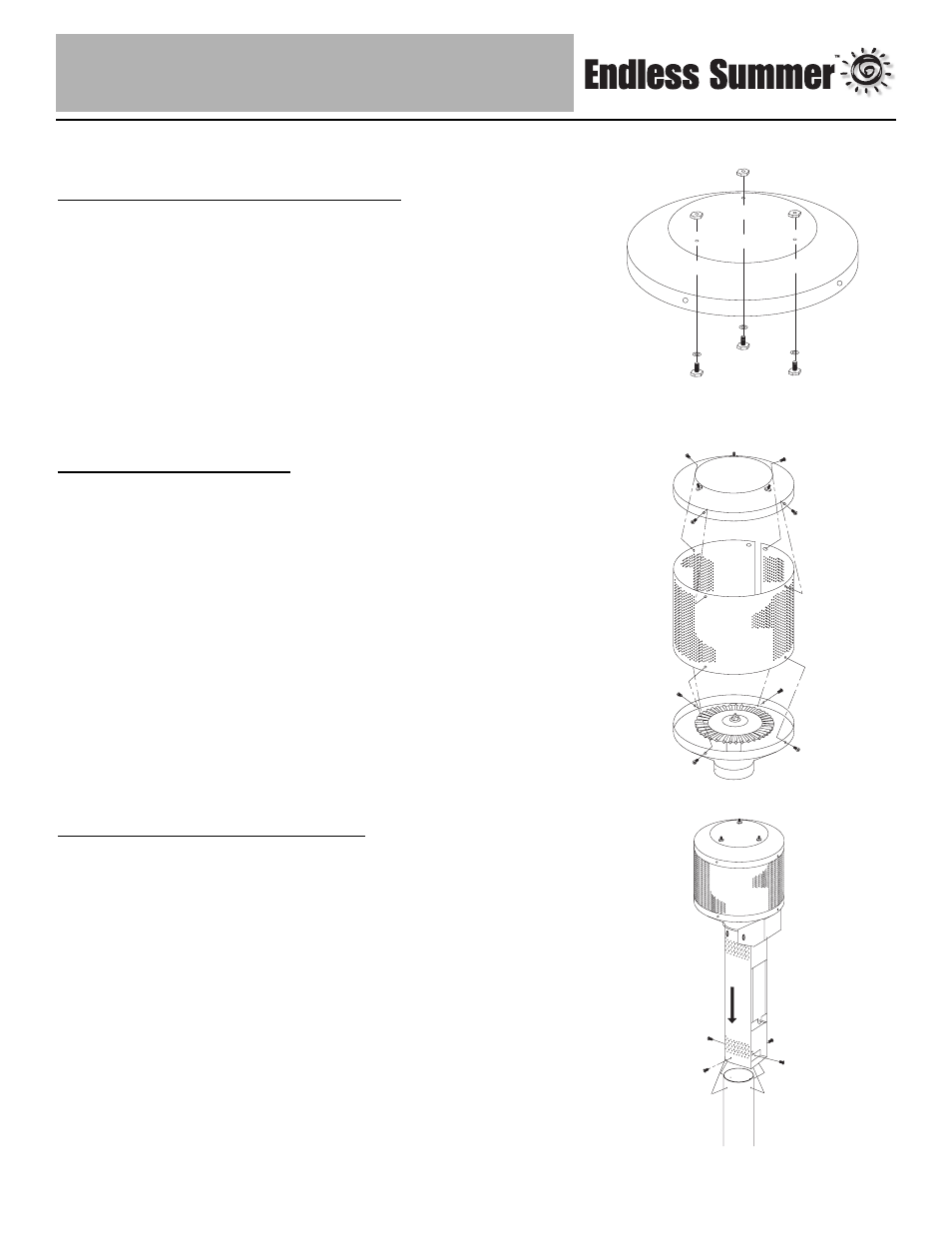

Paso 7 – Acoplar el motor al poste
• Quite y guarde el botón de control.
• Quite y guarde los (3) tornillos situados en los laterales y en la parte
inferior del panel de acceso al motor.
• Abra el panel de acceso al motor.
• Desconecte el cable del dispositivo de encendido estirando del cable
con suavidad.
• Quite y guarde el panel de acceso al motor.
• Encare los orificios con rosca del poste con los orificios situados en
la parte inferior del motor.
• Introduzca (4) tornillos medianos y no los apriete. Estos tornillos se
apretarán al final del siguiente paso.
Nota: No vuelva a colocar el panel de acceso al motor hasta el Paso 13.
Paso 5 – Montar la cubierta del emisor
• Pase (1) tornillo pequeño por el orificio del emisor superior desde
dentro.
• Pase (1) una arandela de seguridad en el tornillo y enrosque (1)
tuerca hasta que haga tope y apriétela.
• Repita la operación con los otros dos orificios.
Paso 6 – Montar el emisor
• Doble la pantalla del emisor hasta formar un círculo. Superponga los
extremos y encare los orificios. Asegúrela con (2) tornillos pequeños
y (2) tuercas pequeñas.
• Encare los orificios de la parte superior de la pantalla del emisor con
los orificios del motor.
• Acople la pantalla del emisor al motor con (4) tornillos pequeños.
• Encare los orificios situados en la parte superior de la pantalla del
emisor con los orificios situados en la parte superior del emisor.
• Acople la pantalla del emisor a la parte superior del mismo utilizando
(4) tornillos pequeños.
