7 Manual de usuario e instrucciones de montaje: calentador de patio exterior, modelo 153300 3/28/03
Si necesita ayuda llame al 1-800-762-1142
No devuelva el artículo al lugar de compra

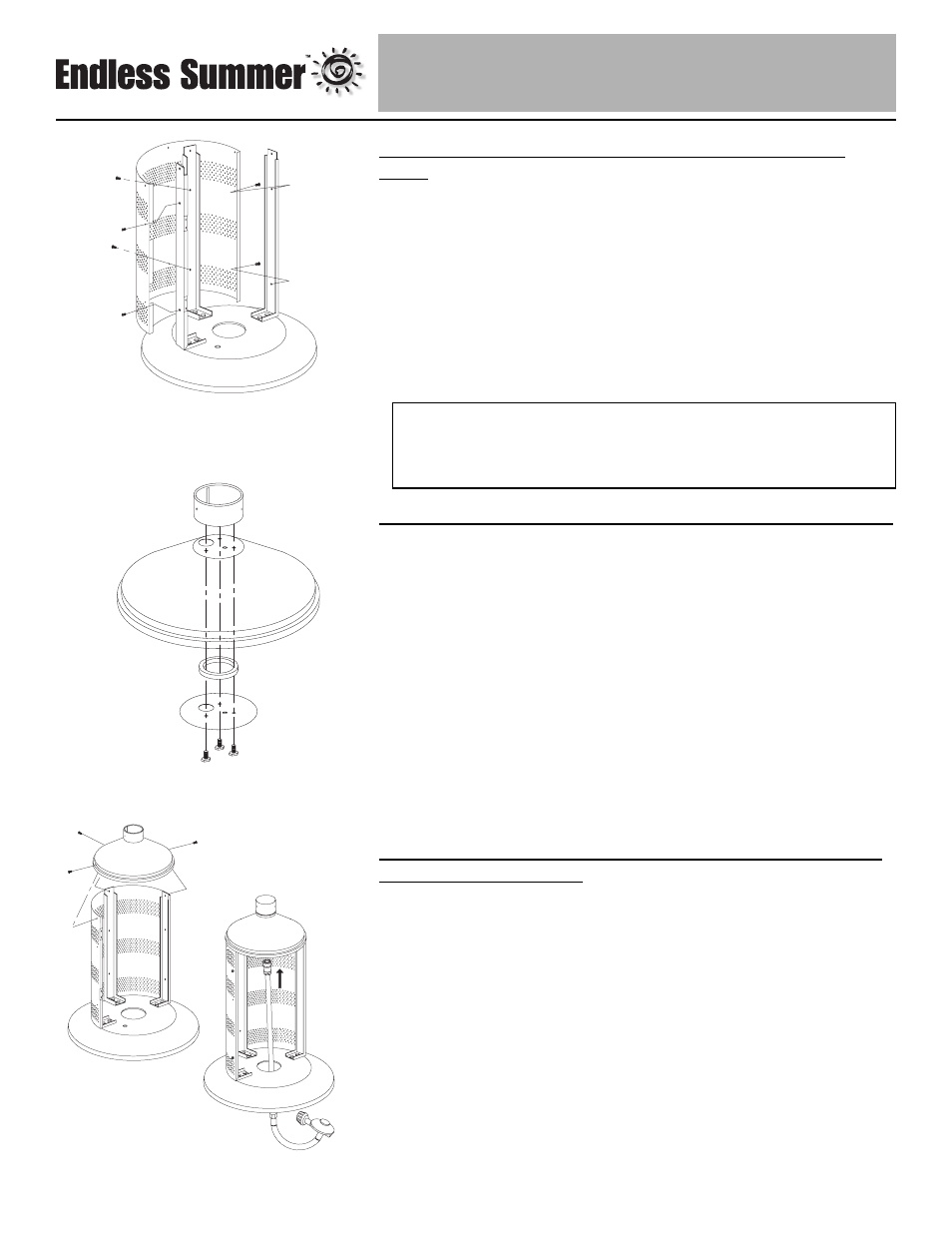

Paso 3 – Montar la copa, la placa y el anillo en la cubierta
• Coloque el anillo separador en la placa de soporte, de manera que
todos los orificios de la placa encajen en el anillo.
• Encare los 3 orificios pequeños sin rosca situados en la placa con los
correspondientes orificios de la cubierta.
• Encare estos orificios con los tres orificios con rosca de la copa.
• Introduzca (1) tornillo grande y apriételo sólo un poco.
• Repita la operación con los otros (2) tornillos y, a continuación,
apriételos todos firmemente.
Paso 4 – Acoplar el conjunto de la cubierta a las patas e
insertar la línea de gas
• Encare los 3 orificios del conjunto de la cubierta con los orificios de la
parte superior de la protección y de las patas.
• Introduzca (1) tornillo mediano en la pata central y apriételo
• Introduzca (1) tornillo mediano en cada una de las patas externas y
apriételos.
Incline la base sobre uno de sus extremos y deslice la línea de gas por el
orificio grande de la base y, a continuación, por el orificio del conjunto de
la cubierta.
Paso 2 – Acoplar la protección de la bombona a las
patas
• Encare las ranuras situadas en las pestañas de la protección de la
botella con las muescas de la pata izquierda tal y como muestra la
figura.
• Encare los orificios situados en el centro de la protección con los
orificios de la pata central. Acople la protección de la botella a la pata
central utilizando (2) tornillos medianos.
• Asegure la protección de la botella a las patas exteriores utilizando (2)
tornillos medianos por pata.
• Apriete las tuercas y los tornillos desde el Paso 1.
CONSEJO:
Utilice una llave de 7/16" para apretar el tornillo y una llave de tubo
de 7/16" para apretar la tuerca.
