Remarque:
• Cet appareil est conçu pour les véhicules alimen-
tés par une batterie 12 V dont le pôle négatif est à
la masse. Avant d’installer cet appareil, contrôlez
la tension de la batterie.
• Pour éviter toute secousse électrique et tout risque
de court-circuit au cours des opérations de raccorde-
ment et d’installation, n’oubliez pas de débrancher
le câble relié au pôle négatif de la batterie (–) avant
d’effectuer quelque opération que ce soit.
• Pour de plus amples détails concernant le
raccordement des autres appareils, reportez-vous
aux modes d’emploi.
• Fixez les câbles au moyen de colliers ou du ruban
adhésif. Lorsque l’isolant du câble peut être
endommagé par une pièce métallique, assurez sa
protection en le gainant de ruban adhésif.
• Faites cheminer les câbles en évitant les zones
chaudes telles que les bouches du chauffage. La
chaleur peut endommager l’isolant et il peut en
résulter un court-circuit si l’âme du câble vient en
contact avec la carrosserie.
• Ne pas faire passer le conducteur jaune dans le
compartiment moteur par un trou pour le connecter
avec la batterie. Cela pourrait endommager sa gaine
d’isolation et provoquer un grave court-circuit.
• Veillez à ce qu’aucun câble ne soit en court-cir-
cuit, faute de quoi le circuit de protection pourrait
être dans l’incapacité de remplir son office.
• N’alimentez pas un appareil par un piquage sur le
câble qui alimente un autre appareil. Ce câble n’a
peut-être pas la section suffisante pour supporter sans
danger l’intensité consommée par les deux appareils.
• En cas de nécessité, remplacez un fusible grillé
par un fusible de même taille et de même calibre.
• Pour éviter toute erreur de câblage, le connecteur
d’entrée IP-BUS est bleu et le connecteur de
sortie est noir. Branchez ces connecteurs sur des
connecteurs de même couleur.
• Pour réduire les brouillages, placez le câble d’an-
tenne télévision, le câble d’antenne radio et le
câble à fiche Cinch (RCA) aussi loin que possible
les uns des autres.
Branchement du cordon d’alimen-
tation (Fig. 2)
1. Cet appareil
2. Porte-fusible
3. Jaune
Vers une borne alimentée en permanence
indépendamment de la clé de contact.
4. Noir (masse)
Fil de masse vers un élément en métal
apparent de la voiture.
Débranchement du connecteur
AV-BUS (Fig. 3)
Pour débrancher un connecteur AV-
BUS, saisissez-le fermement de chaque
côté et tirez-le à vous. Cela libère le
connecteur et permet de le débrancher.
• Les câbles de cet appareil et ceux d’autres
appareils peuvent fort bien ne pas être de la
même couleur bien que remplissant la même
fonction. Pour relier cet appareil à un autre
appareil, utilisez le manuel d’installation de
chacun et effectuez les raccordements en ne
tenant compte que de la fonction de chaque
câble.
Connexion des appareils
Remarque:
• Effectuez tout d’abord des raccordements tempo-
raires pour vous assurer que l’appareil et les
autres équipements de l’installation fonctionnent
correctement.
• Pour effectuer convenablement l’installation,
utilisez les pièces fournies et procédez comme il
est indiqué. L’utilisation de pièces autres que
celles fournies peut endommager l’appareil.
• Avant d’effectuer un perçage ou une modification
du véhicule, consultez le concessionnaire.
• N’installez pas l’appareil dans un endroit où il
pourrait gêner le conducteur ou blesser un
passager en cas de freinage brusque, par
exemple pour un arrêt d’urgence.
• Veillez à ce que les câbles ne puissent pas être
pincés entre l’appareil et les pièces métalliques
environnantes.
• N’installez pas cet appareil près d’une bouche de
chauffage car la chaleur dégagée peut l’endom-
mager; pareillement, évitez la proximité des por-
tières car il pourrait être éclaboussé par la pluie ou
les intempéries. (Ne jamais installer cet appareil
dans des emplacements tels que ceux indiqués ci-
dessus, à cause des risques de dysfonctionnement
causés par des températures trop élevées.)
• Avant d’effectuer un perçage requis par l’installa-
tion de l’appareil, assurez-vous que vous pouvez
le faire sans danger pour les câbles, canalisations,
flexibles, etc., qui sont placés derrière le panneau
que vous devez percer.
• Si vous installez l’appareil dans l’habitacle,
veillez à ce qu’il soit bien ancré de manière qu’il
ne puisse pas provoquer une blessure ou un acci-
dent en raison du déplacement du véhicule sur la
route.
• Si vous choisissez d’installer l’appareil sous un
siège avant, veillez à ce qu’il ne gêne pas la
manoeuvre du siège. Faites cheminer les câbles et
les conducteurs de telle manière qu’ils ne puissent
pas gêner le réglage du siège ni être endommagés
par son déplacement, ce qui pourrait provoquer un
court-circuit.

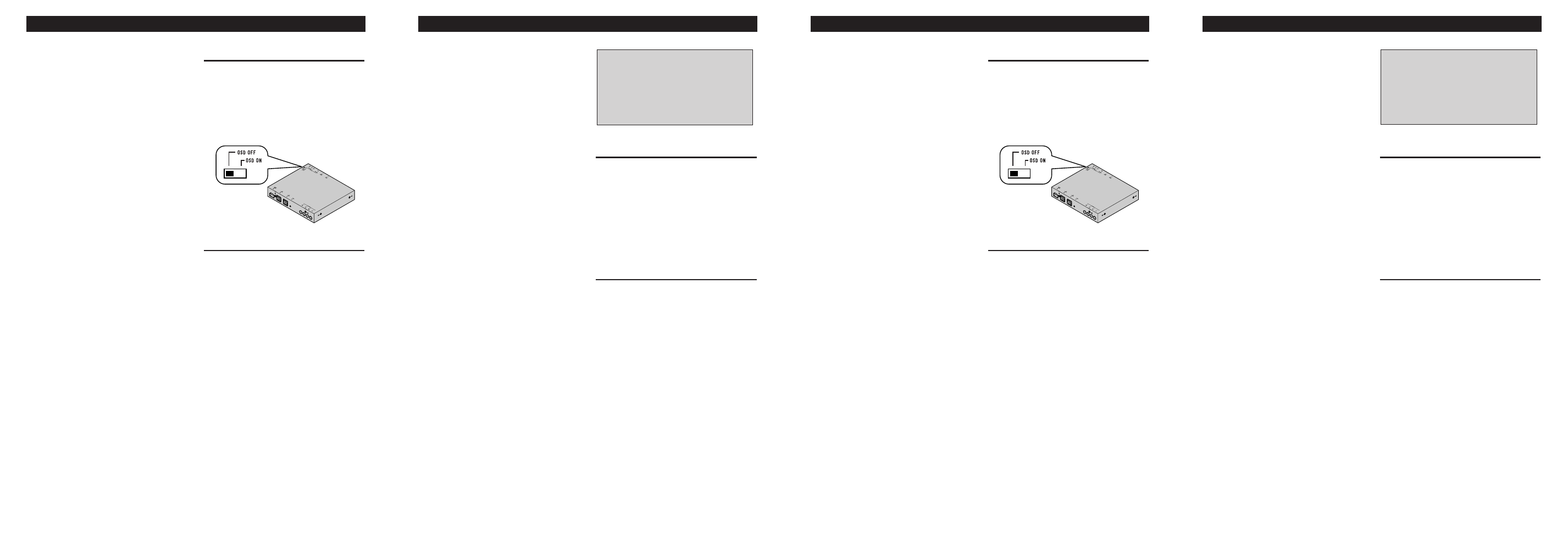

Réglage du commutateur OSD
Avant d’effectuer l’installation, placez
le commutateur OSD qui se trouve sur
le côté droit de cet appareil dans la
position convenable compte tenu de
l’appareil auquel il est relié; pour cela,
utilisez la pointe d’un stylo à bille ou
d’un objet similaire.
Installation de l’appareil (Fig. 1)
Collez l’velcro dur (fourni) sous
l’appareil déporté et collez l’autre
velcro (fourni) à l’endroit où vous
voulez l’installer.
1. Cet appareil
2. Bande velcro (dur)
3. Bande velcro (souple)
4. Tapis de la voiture ou châssis
Remarque:
• Il est possible de l’installer directement sur le
tapis si l’velcro dur y adhère correctement. Dans
ce cas, n’utilisez pas l’velcro souple.
• Nettoyez soigneusement la surface avant de poser
la bande Velcro.
Installation
Hinweis:
• Dieses Gerät ist für Fahrzeuge mit 12-Volt-
Batterie und negativer Erdung konzipiert. Vor dem
Einbau in ein Freizeitfahrzeug, einen LKW oder
Bus die Batteriespannung überprüfen.
• Um Kurzschlüsse bei der elektrischen Anlage zu
vermeiden, unbedingt das Massekabel (–) vor der
Montage abtrennen.
• Einzelheiten zum richtigen Anschluß anderer
Geräte entnehmen Sie bitte dem Fahrer-Handbuch.
• Kabel mit Kabelklemmen oder Klebeband sichern.
Zum Schutz der Kabel diese an Berührungsstellen
mit Metallteilen mit Klebeband umwickeln.
• Alle Kabel so verlegen und sichern, daß sie keine
beweglichen Teile wie z.B. Schaltung,
Handbremse und Sitzschienen, berühren können.
Kabel nicht an Stellen verlegen, die heiß werden
können, wie z.B. in der Nähe eines Warmluft-
Auslasses. Wenn eine Kabelisolierung schmilzt
oder beschädigt ist, besteht die Gefahr eines
Kurzschlusses zu Fahrzeugmasse.
• Führen Sie die gelbe Leitung nicht durch ein Loch
in den Motorraum zum Anschluß an die Batterie.
Dadurch wird die Isolierung der Leitung
beschädigt, was zu einem sehr gefährlichen
Kurzschluß führen kann.
• Kabel nicht kurzschließen. Anderenfalls kann die
Schutzschaltung gerade dann versagen, wenn sie
benötigt werden würde.
• Niemals Strom einem anderen Gerät zuführen,
indem die Stromversorgungsleitung des Geräts
abisoliert und die Leitung angezapft wird. Die
Belastbarkeit der Leitung wird überschritten,
wodurch übermäßige Wärme erzeugt wird.
• Als Ersatzsicherung nur eine solche mit der auf
dem Sicherungshalter angegebenen Amperezahl
verwenden.
• Zur Vermeidung falscher Anschlüsse ist die
Eingangsseite des IP-BUS-Steckverbinders blau,
die Ausgangsseite schwarz. Steckverbinder
gleicher Farbe richtig anschließen.
• Um gegenseitige Störungen zu minimieren,
Fernsehantennenkabel, Radioantennenkabel und
RCA-Kabel möglichst weit voneinander entfernt
halten.
Anschluß des Betriebsstromkabels
(Abb. 2)
1. Dieses Produkt
2. Sicherungshalter
3. Gelb
An eine Stromversorgung anschließen, die
unabhängig vom Zündschloß immer Strom
führt.
4. Schwarz (Erdung)
An die Karosserie (Metallteil) anschließen.
Abtrennen eines AV-BUS-
Steckverbinders (Abb. 3)
Zum Abtrennen eines AV-BUS-
Steckverbinders diesen fest an beiden
Seiten anfassen und nach vorne ziehen.
Hierdurch wird der Steckverbinder
entriegelt, so daß er abgetrennt werden
kann.
• Kabel dieses Geräts und die anderer Geräte
können unterschiedliche Farben haben, auch
wenn sie die gleichen Funktionen haben.
Beim Anschluß dieses Geräts an ein anderes
Gerät unter Bezugnahme auf die mit beiden
Geräten mitgelieferten
Installationsanleitungen die Kabel mit
derselben Funktion verbinden.
Anschließen der Geräte
Hinweis:
• Bevor das Gerät endgültig montiert wird, die
Kabel provisorisch anschließen, und sicherstellen,
daß alle Kabel richtig angeschlossen sind, und
Gerät sowie das System richtig funktionieren.
• Um richtige Montage zu gewährleisten, nur die
mit dem Gerät mitgelieferten Teile verwenden.
Durch den Gebrauch von nicht zugelassenen
Teilen können Funktionsstörungen verursacht
werden.
• Setzen Sie sich mit einem Händler in Ihrer Nähe
in Verbindung, wenn die Montage Bohren von
Löchern oder andere Modifikationen am Fahrzeug
erfordert.
• Das Gerät so montieren, daß es den Fahrer nicht
behindern und im Falle einer Notbremsung den
Beifahrer nicht verletzen kann.
• Bei Montage des Geräts sicherstellen, daß keine
Leitung zwischen dem Gerät und umgebenden
Metallteilen oder Beschlägen eingeklemmt wird.
• Das Gerät nicht in der Nähe eines
Warmluftauslasses, wo es durch Wärme beein-
trächtigt werden könnte, oder in der Nähe der
Türen montieren, wo es bei Regen Feuchtigkeit
ausgesetzt sein könnte. (Vermeiden Sie die
Installation an obigen Orten, weil sonst die Gefahr
von Funktionsstörungen wegen hoher
Temperaturen besteht.)
• Bevor irgendwelche Montagelöcher gebohrt wer-
den, stets nachkontrollieren, was sich hinter der
vorgesehenen Bohrstelle befindet. Darauf achten,
nicht in Kraftstoffleitung, Bremsleitung, ein elek-
trisches Kabel oder andere wichtige Teile zu
bohren.
• Falls dieses Gerät im Beifahrerraum montiert
wird, muß es sicher verankert werden, so daß es
sich während der Fahrt nicht lösen und
Verletzungen bzw. einen Unfall verursachen kann.
• Falls dieses Gerät unter einem Vordersitz montiert
wird, sicherstellen, daß der Sitz nach wie vor voll
verschoben werden kann. Alle Kabel sorgfältig
um den Verschiebemechanismus verlegen, so daß
sie sich nicht verfangen oder eingeklemmt werden
können, um Kurzschlüsse zu vermeiden.
Einstellung des OSD-Schalters
Vor der Installation den OSD-Schalter
an der rechten Seite dieses Produkts
mit einem Kugelschreiber oder einem
anderen dünnen, spitzen Gegenstand
auf die entsprechende Position für die
Komponente, mit der es verwendet
wird, einstellen.
Einbau des Geräts (Abb. 1)
Das harte Klettband (mitgeliefert) an
der Unterseite der Hideaway-Einheit,
und das weiche Klettband (mit-
geliefert) an der Installationsfläche
anbringen.
1. Dieses Produkt
2. Klettband (hart)
3. Klettband (weich)
4. Bodenmatte oder Rahmen
Hinweis:
• Direkte Installation auf dem Teppichboden ist
möglich, wenn das harte Klettband am Teppich
haftet. In diesem Fall nicht das weiche Klettband
verwenden.
• Vor Anbringen des Klettbands die Haftfläche
gründlich säubern.
Einbau
