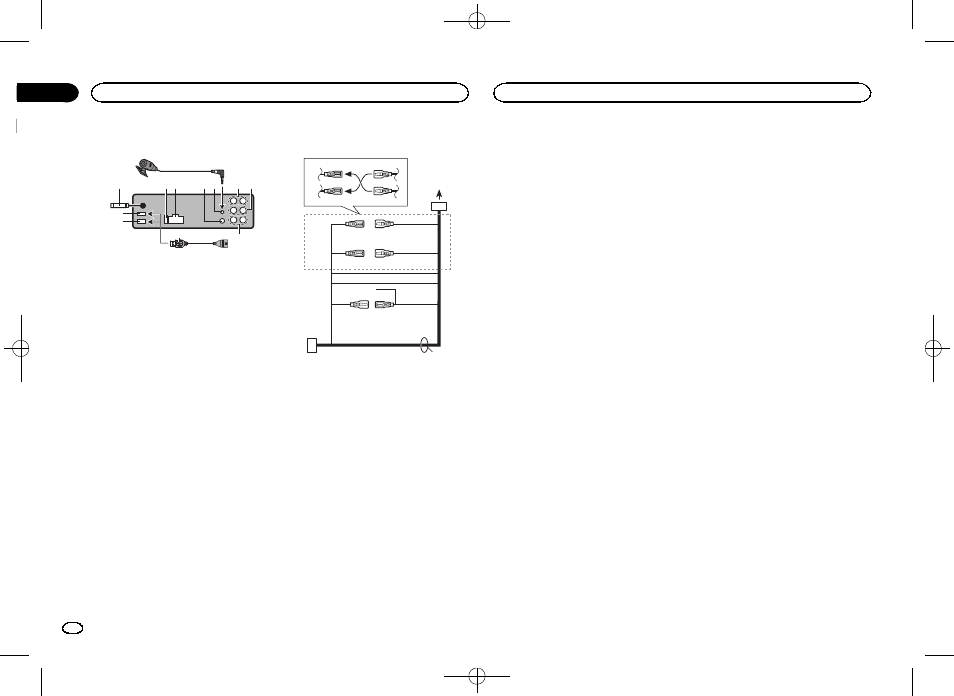

Cet appareil
3 4 5 9 6 a
b
7
1
2
8
c
1 Port USB 1
2 Port USB 2 (DEH-X9600BT uniquement)
3 Entrée antenne 15 cm
4 Fusible (10 A)
5 Entrée cordon d’alimentation
6 Entrée télécommande câblée
Un adaptateur de télécommande câblée
(vendu séparément) peut être connecté.
7 Entrée microphone
8 Microphone (4 m)
9 Sortie arrière
a Sortie avant
b Sortie haut-parleur d’extrêmes graves
c Câble USB 1,5 m
! Si vous connectez USB1/iPod1 et USB2/
iPod2 simultanément, utilisez un câble
USB Pioneer (CD-U50E) en plus du câble
USB Pioneer standard.
Cordon d ’alimentation
1
3
3
2
4
4
5
5
6
6
b
8
9
a
7
c
e
d
1 Vers l’entrée cordon d’alimentation
2 Selon le type de véhicule, 3 et 5 peuvent
avoir une fonction différente. Dans ce cas,
assurez-vous de connecter
4 à 5 et 6 à 3.
3 Jaune
Alimentation de secours (ou accessoire)
4 Jaune
Connectez à la borne d ’alimentation 12 V per-
manente.
5 Rouge
Accessoire (ou alimentation de secours)
6 Rouge
Connectez à la borne contrôlée par le
contact d
’allumage (12 V CC).
7 Connectez les fils de même couleur en-
semble.
8 Orange/blanc
Connectez à la borne du commutateur d ’é-
clairage.
9 Noir (masse du châssis)
a Bleu/blanc
La position des broches du connecteur ISO
est différente selon le type de véhicule.
Connectez
a et b lorsque la broche 5 est de
type commande de l ’antenne. Dans un type
différent de véhicule, ne connectez jamais a
et b.
b Bleu/blanc
Connectez à la borne de commande du sys-
tème de l
’amplificateur de puissance (max.
300 mA 12 V CC).
c Bleu/blanc
Connectez à la borne de commande du relais
de l
’antenne motorisée (max. 300 mA 12 V
CC).
d Fils des haut-parleurs
Blanc : Avant gauche +
Blanc/noir : Avant gauche *
Gris : Avant droite +
Gris/noir : Avant droite *
Vert : Arrière gauche + ou haut-parleur d’ex-
trêmes graves +
Vert/noir : Arrière gauche * ou haut-parleur
d ’extrêmes graves *
Violet : Arrière droite + ou haut-parleur d’ex-
trêmes graves +
Violet/noir : Arrière droite * ou haut-parleur
d ’extrêmes graves *
e Connecteur ISO
Dans certains véhicules, il est possible que
le connecteur ISO soit divisé en deux. Dans
ce cas, assurez-vous de connecter les deux
connecteurs.
Remarques
! Changez le menu de configuration de cet ap-
pareil (reportez-vous au mode d ’emploi). La
sortie haut-parleur d ’extrêmes graves de cet
appareil est monaurale.
! Lors de l’utilisation d’un haut-parleur d’extrê-
mes graves de 70 W (2 W), assurez-vous de
connecter le haut-parleur d ’extrêmes graves
aux fils violet et violet/noir de cet appareil. Ne
connectez aucun périphérique aux fils vert et
vert/noir.
