Page 16: Conexiones

Black plate (16,1)

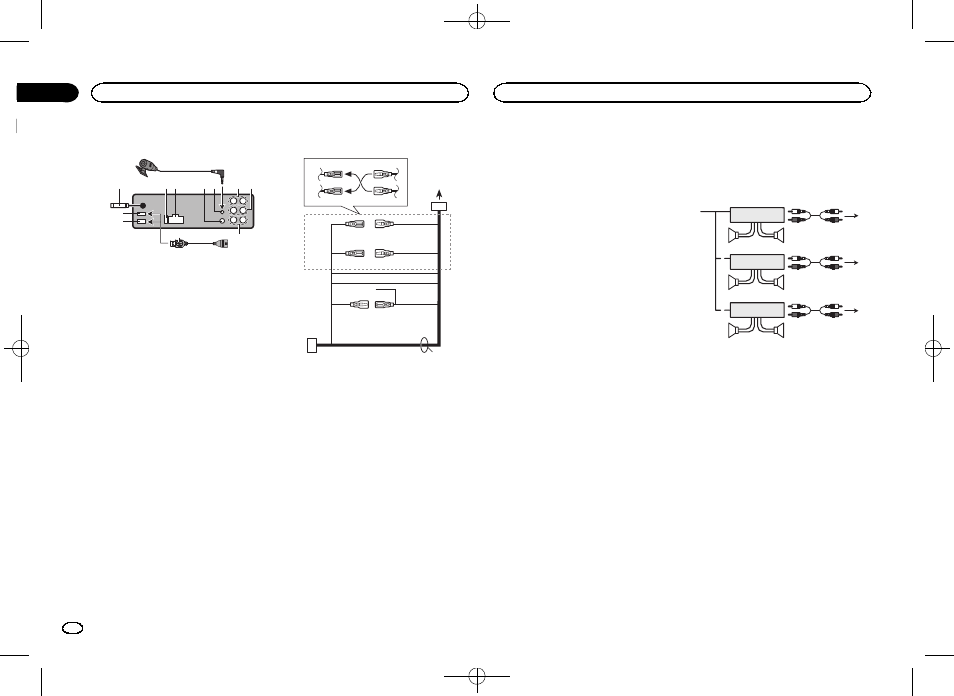

Esta unidad
3
4 5
9
6
a
b
7
1
2
8
c
1 Puerto USB 1
2 Puerto USB 2 (solo DEH-X9600BT)
3 Entrada de la antena 15 cm
4 Fusible (10 A)
5 Entrada del cable de alimentación
6 Entrada remota conectada
Es posible conectar un adaptador de mando
a distancia físicamente conectado (se vende
por separado).
7 Entrada del micrófono
8 Micrófono (4 m)
9 Salida trasera
a Salida delantera
b Salida de subgraves
c Cable USB 1,5 m
! Si se conectan ambos USB1/iPod1 y
USB2/iPod2 a la vez, utilice un cable USB
de Pioneer (CD-U50E) adicionalmente al
cable USB de Pioneer habitual.
Cable de alimentación
1
3
3
2
4
4
5
5
6
6
b
8
9
a
7
c
e
d
1 A la toma del cable de alimentación
2 Según el tipo de vehículo, las funciones de
3 y 5 pueden ser diferentes. En este caso,
conecte
4 a 5 y 6 a 3.
3 Amarillo
Reserva (o accesorio)
4 Amarillo
Conectar al terminal de alimentación cons-
tante de 12 V.
5 Rojo
Accesorio (o reserva)
6 Rojo
Conectar al terminal controlado por la llave
de encendido (12 V CC).
7 Conecte entre sí los cables del mismo color.
8 Naranja/blanco
Conectar al terminal del interruptor de ilumi-
nación.
9 Negro (Toma de tierra del chasis)
a Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte
a y b cuando la patilla 5 sea del tipo
control de antena. En otro tipo de vehículo,
no se deben conectar nunca
a y b.
b Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA
12 V CC).
c Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).
d Cables de altavoces
Blanco: delantero izquierdo
+
Blanco/negro: delantero izquierdo
*
Gris: delantero derecho
+
Gris/negro: delantero derecho
*
Verde: trasero izquierdo
+ o altavoz de sub-
graves
+
Verde/negro: trasero izquierdo
* o altavoz de
subgraves
*
Violeta: trasero derecho
+ o altavoz de sub-
graves
+
Violeta/negro: trasero derecho
* o altavoz
de subgraves
*
e Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúre-
se de conectar los dos conectores.
Notas
! Modifique el menú de configuración de esta
unidad (consulte el manual de instruccio-
nes). La salida de subgraves de esta unidad
es monoaural.
! Al usar un altavoz de subgraves de 70 W
(2
W), conecte el mismo a los cables violeta y
violeta/negro de esta unidad. No conecte
nada al cable verde ni al verde/negro.
Amplificador de potencia
(se vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.
1
1
3
2
4
3
8
5
5
3
2
6
7
7
9
9
2
1
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cable RCA (se vende por sepa-
rado)
4 A la salida trasera
5 Altavoz trasero
6 Salida delantera
7 Altavoz delantero
8 Salida de subgraves
9 Altavoz de subgraves
