2
Подключение

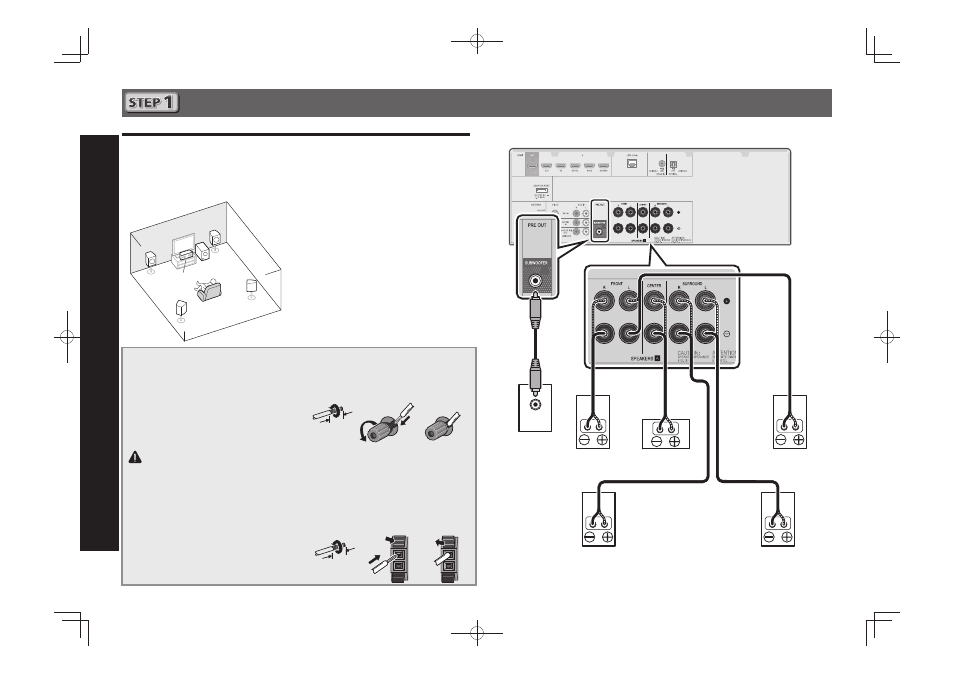

Подключение громкоговорителей
Ресивер может работать с двумя стерео громкоговорителями (передние громкоговорители на рисунке), тем
не менее, рекомендуется использовать по крайней мере три, а полный комплект обеспечивает наилучшее
объемное звучание.
Для получения наилучшего качества объемного звучания установите громкоговорители, как показано ниже.
Акустическая система 5.1:
После установки громкоговорителей подключите их, как показано ниже.
LINE LEVEL
INPUT
L – Передний левый
C – Центральный
R – Передний правый
SL – Левый объемного звучания
SR – Правый объемного звучания
SW – Cабвуферr
• В дополнение, можно также
подключить задние громкоговорители
объемного звучания, передние верхние
громкоговорители или громкоговоритель
B (только VSX-828).
Подсоединение кабелей
громкоговорителей
Убедитесь, что правый громкоговоритель
подключен к правому (R) разъему, а
левый (L) громкоговоритель – к левому.
Также убедитесь, что положительный и
отрицательный (+/–) разъемы ресивера
совпадают с соответствующими разъемами
громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
• Перед выполнением или изменением
схем подсоединения отключите кабель
питания от розетки переменного тока.
• На контактах громкоговорителей
имеется ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание опасности
поражения электрическим током при
подключении или отключении кабелей
громкоговорителей отсоединяйте кабель
питания, прежде чем прикасаться к
любым неизолированным деталям.
1 Скрутите оголенные жилы провода.
2 Ослабьте зажим контакта и вставьте
оголенный провод.
3 Зажмите контакт.
1 2 3
10 mm
Подсоедините провода к терминалам
громкоговорителей B ресивера VSX-828 и
терминалам центрального громкоговорителя и
громкоговорителей объемного звучания ресивера
VSX-423/VSX-323, как показано ниже:
1 Скрутите оголенные жилы провода.
2 Откройте защитные выступы и
вставьте оголенный провод.
3 Отпустите защитные выступы.
1 2 3
10 mm
R
SL
L
SW
C
SR
Сабвуфер (SW)
Передний правый
( R)
Правый объемного
звучания (SR)
Левый объемного
звучания (SL)
Передний левый
( L)
Центральный
( C)
VSX-528
Тип терминалов центрального громкоговорителя и громкоговорителей объемного звучания для
ресивера VSX-423/VSX-323 отличается от этой схемы. Можно использовать громкоговорители с
номинальным импедансом от 6
 до 16 .
Русский
