03
Органы управления и индикаторы
8
Ru

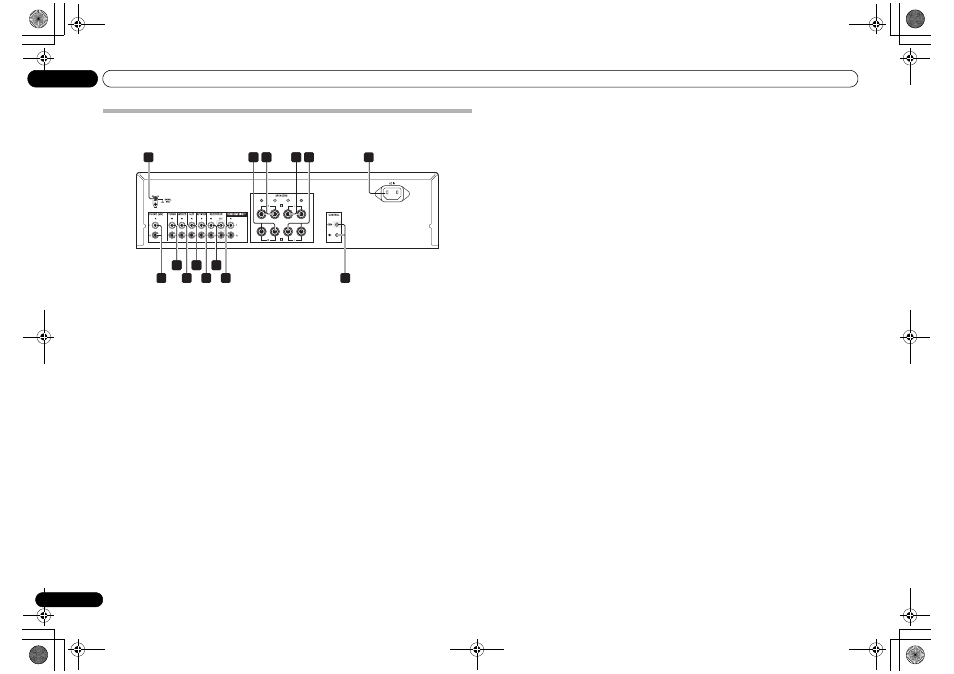

Задняя панель
Сведения о подключении см. на стр. 5-6.
1
Клемма GND (Заземление
проигрывателя)
Эта клемма заземления предназначена для снижения
уровня шумов при подключении усилителя к
проигрывателю виниловых пластинок. Она не
обеспечивает защитного заземления.
2
Клеммы SPEAKERS A (Акустические
системы A) (правый канал)
3
Клеммы SPEAKERS B (Акустические
системы B) (правый канал)
4
Клеммы SPEAKERS B (Акустические
системы B) (левый канал)
5
Клеммы SPEAKERS A (Акустические
системы A) (левый канал)
6
Гнездо AC IN
Это гнездо служит для подключения кабеля питания,
штепсельная вилка которого подключается к
электрической розетке.
7
Вход PHONO (MM) IN
8
Вход TUNER IN
9
Вход SACD/CD IN
10 Вход AUX IN
11 Вход NETWORK IN
12 Вход RECORDER IN/OUT
13 Вход POWER AMP DIRECT IN
(Прямое подключение к усилителю
мощности) (только для модели A-30)
При использовании усилителя модели A-30 в качестве
усилителя мощности подключите к этому входу
предварительный усилитель (стр. 10).
14 Гнезда CONTROL IN/OUT (Вход и
выход управления) (кроме модели A-10)
A-30
1
6
7
2
8
2
10
9
13
11
2
12
2
14
2
2
3
2
4
2
5
