- 16 -

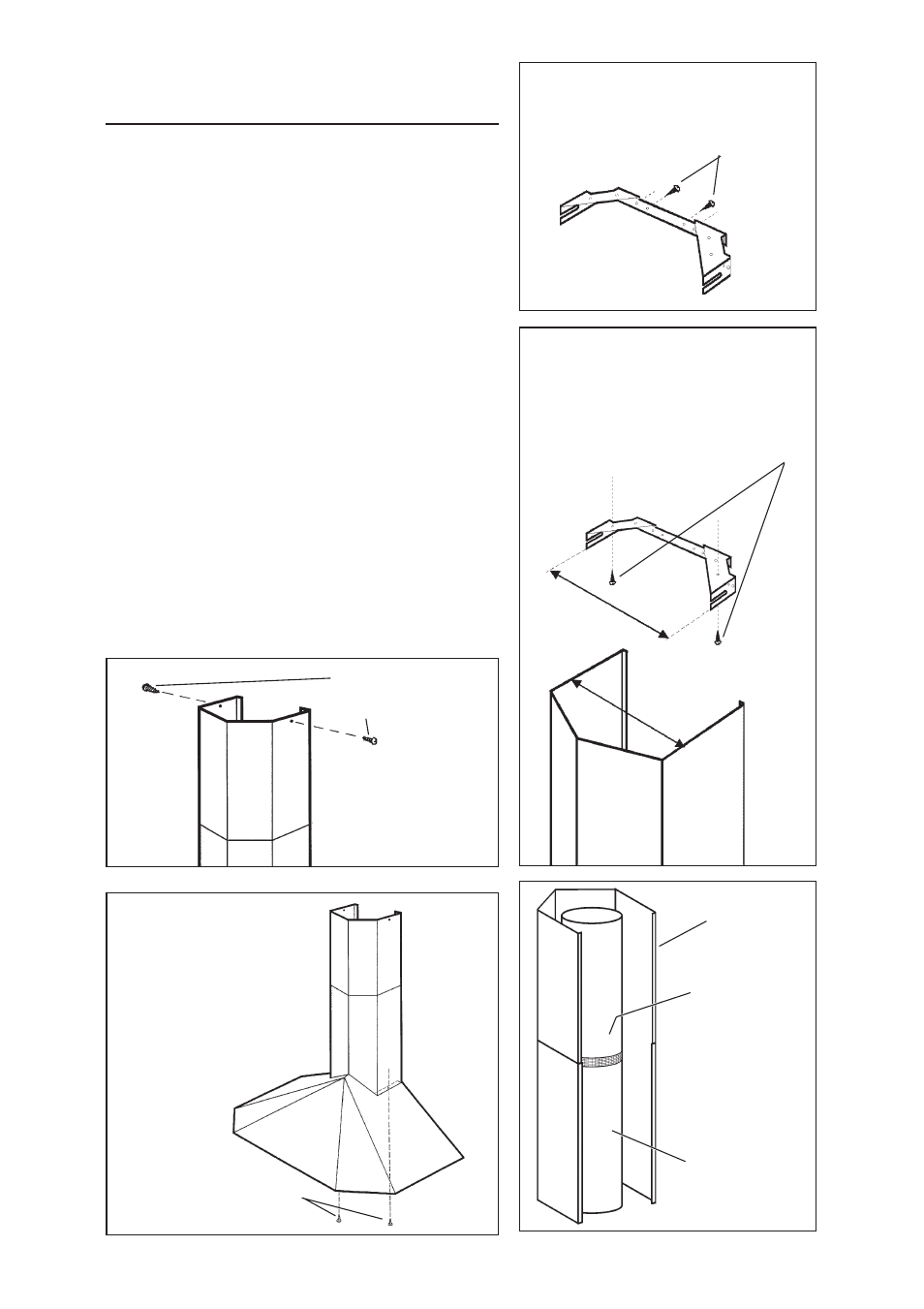

CONNEXION DU SYSTEME
D’EVACUATION
1. Régler l’étrier de support, de manière à ce
que la largeur soit égale à celle du conduit
décoratif supérieur. Installer et fixer les vis
d’assemblage pour avoir l’étrier de la
largeur exacte. Fixez l’étrier de support
au plafond au moyen des vis
d’assemblage (4.8x38mm) et des chevilles
comme cela est indiqué.
2. Reliez le collier d’évacuation qui se trouve
sur votre hotte au système de conduction
qui se trouve au-dessus au moyen d’un
tuyau rond en métal de 6” (150mm).
3. Utilisez un ruban pour tuyauterie afin de
rendre toutes les jonctions sures et
étanches.
4. Placez précautionneusement le carneau
décoratif inférieur dans la partie de la hotte
en retrait
.
5. Porter le conduit décoratif supérieur
jusqu’au plafond et le fixer avec 2 vis
d’assemblage (3.9x9.5mm).
6. Fixez le conduit décoratif à votre hotte au
moyen des 2 vis d’assemblage qui vous
sont fournies (3.9x9.5mm).
ATTACHEZ LE TUYAU À LA
HOTTE AU MOYEN DES VIS
D’ASSEMBLAGE (3.9x9.5mm)
FIXEZ LE TUYAU À
L’ÉTRIER AU MOYEN
DES VIS (3.9x9.5mm)
CONDUIT
DÉCORATIF
RUBAN POUR
TUYAUTERIE
TUYAU ROND EN
METAL DE 6”
ETRIER DE SUPPORT
DU CONDUIT
VIS
D’ASSEMBLAGE
(4.8x38mm)
VIS
D’ASSEMBLAGE
=
=
