11
It
Italiano
Terminali degli altoparlanti
Per collegare gli altoparlanti al ricevitore, utilizzare cablaggio
per altoparlanti di buona qualità.
1 Avvolgere insieme 10 mm di fili scoperti.
2 Sbloccare il terminale dell'altoparlante e inserire il filo.
3 Far scattare il blocco del terminale dell'altoparlante per
fissare il filo.
ª
·
FM
UNBAL
75 Ω
L R L R
AM LOOP
ANTENNA
FM ANTENNA
CD
OUT
CD-R
/TAPE
/MD
IN
IN
IN
IN
IN
IN
IN
IN
OUT
CONTROL
SURROUND
CENTER
SUB
WOOFER
PREOUT
TO
MONITOR
TV
VCR/
DVR
TV/
SAT
DVD
/LD
FRONT
P
L
A
Y CENTER
SPEAKER
SURROUND
SPEAKERS
FRONT
SPEAKERS
L R
SUB
WOOFER
L R
O
U
T
R
E
C
DVD 5.1 CH
INPUT
OUT
INPUT
Parte
frontale
(sinistra)
Parte
frontale
(destra)
Centro
Subwoofer
alimentato
Surround
(sinistra)
Surround
(destra)

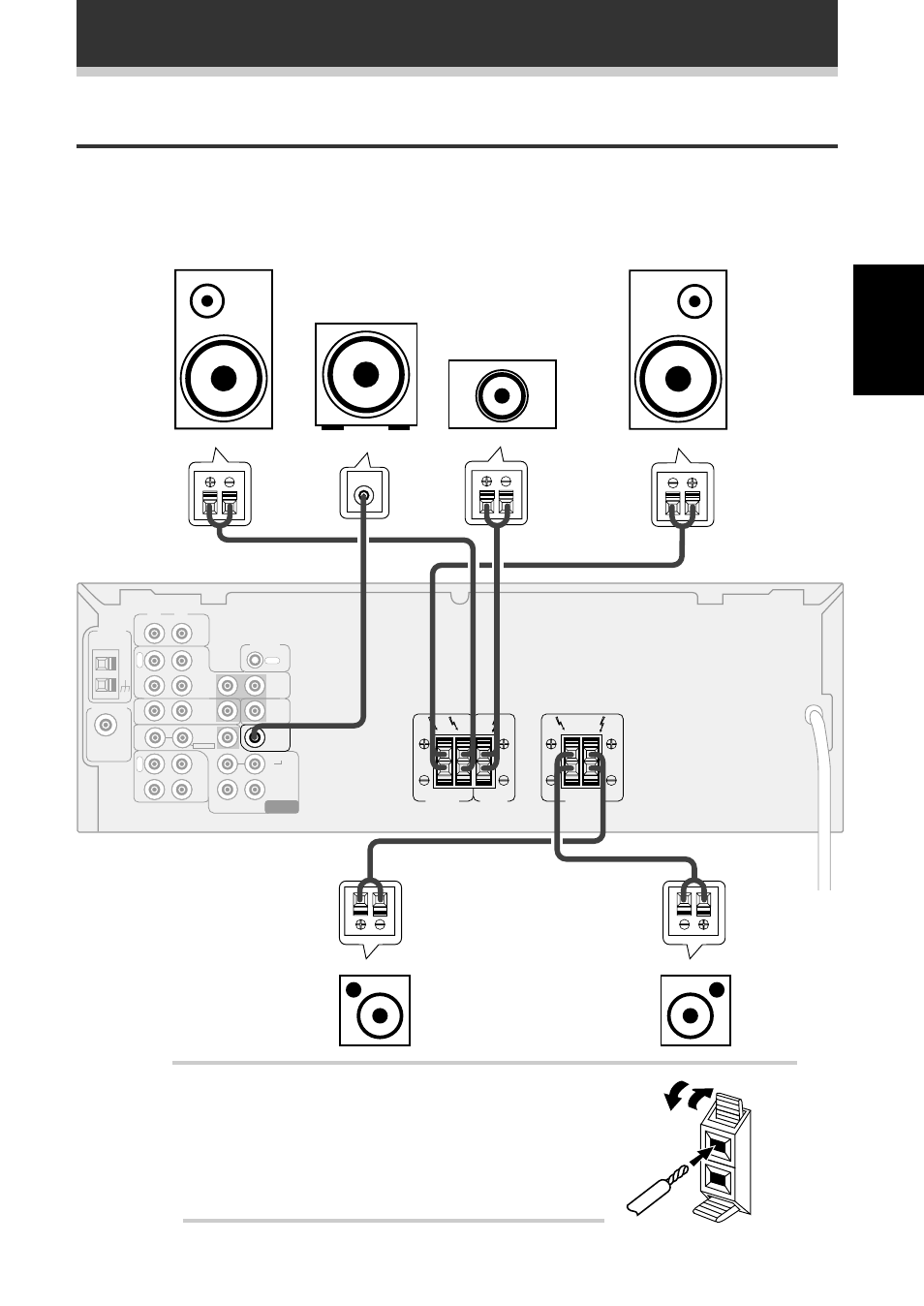

Collegamento degli altoparlanti
Collegare gli altoparlanti nel modo indicato sotto. Accertarsi di collegare ogni altoparlante al terminale di
altoparlante appropriato e anche di collegare i terminali positivi e negativi in modo corretto (positivo con positivo
e negativo con negativo).
• Utilizzare altoparlanti con impedenza nominale da 8
Ω
a 16
Ω
.
Collegamento del sistema
