-18-

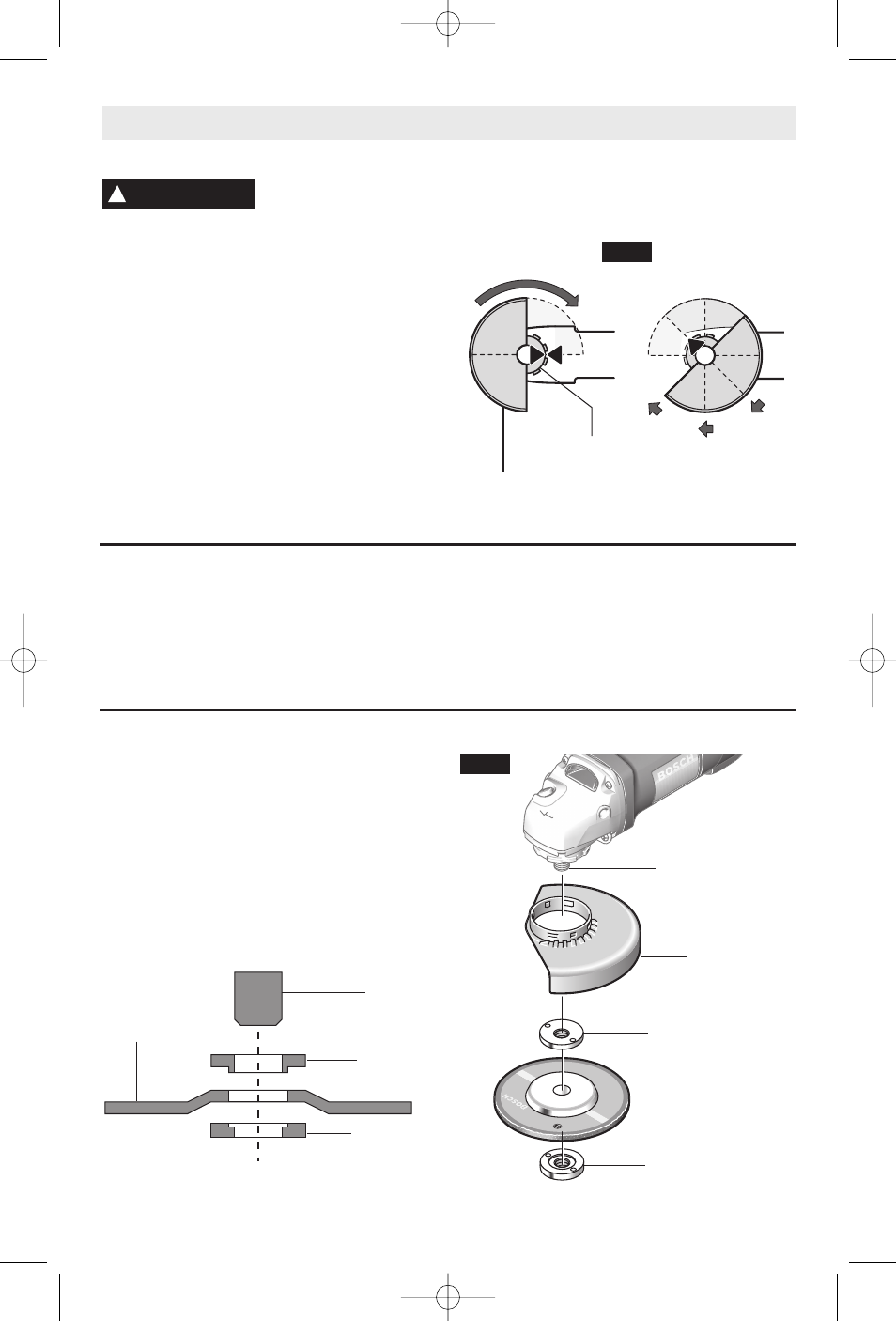

POSE DU PROTECTEUR DE MEULE
Le protecteur de meule doit
être en place quand vous
travaillez avec des meules. Maintenez toujours le
protecteur entre vous et la pièce en meulant. La
position du protecteur peut être ajustée en fonction de
la tâche à accomplir.
Pour fixer le protecteur de meule, DÉBRANCHEZ l'outil
de la prise de courant.
Positionnez le protecteur sur le col de l'arbre de
manière à ce que les deux flèches soient alignées.
Appuyez le protecteur sur l'arbre contre la force du
ressort et tournez le protecteur de 90° dans le sens des
aiguilles d'une montre jusqu'à ce qu'il s'enclenche en
place (Fig. 2).
POUR AJUSTER LE PROTECTEUR : appuyez sur le
bouton de relâchement du protecteur (Fig. 1), tournez
le protecteur à la position désirée, relâchez le bouton et
laissez-le cliquer en place.
POUR RETIRER LE PROTECTEUR : appuyez sur le
bouton de relâchement, tournez le protecteur jusqu'à
alignement des flèches, et soulevez le protecteur hors
du col de l'arbre.
Assemblage
ÉCROU DE BLOCAGE ET BRIDE D'APPUI
Votre outil est équipé d’un arbre fileté sur lequel se
montent les accessoires. Utilisez toujours l’écrou de
blocage (et la bride d'appui) fournis et dont les filets
correspondent à ceux de l’arbre.
POIGNÉE LATÉRALE
La poignée latérale servant à guider et à équilibrer
l’outil peut être vissée d’un côté ou l’autre du carter
avant selon la préférence de l’utilisateur et la position la
plus confortable. Servez-vous de la poignée latérale
pour votre sécurité et la facilité d’utilisation.
Ensemble de meule à disque
(modèles 1810PD, 1810PSD, 1811PS &
1811PSD seulement)
Débranchez l'outil de la prise de courant. Assurez-vous
que le protecteur de meule est en place pour la
rectification. Placez la BRIDE D'APPUI et la MEULE sur
l'arbre. Vissez l'écrou de blocage et serrez l'écrou à
l'aide de la clй а écrous de blocage fournie tout en
retenant le blocage d'arbre (Fig. 3).
POUR DÉPOSER : Inversez la procédure.
AVERTISSEMENT !
ÉCROU DE
BLOCAGE
MEULE DE
TYPE 27
BRIDE
D'APPUI
ARBRE
PROTECTEUR
DE MEULE
COL DE
L’ARBRE
FIG. 2
MEULE
ÉCROU DE BLOCAGE
ARBRE
PROTECTEUR
DE MEULE
BRIDE D'APPUI
FIG. 3
