05 Benaming van de onderdelen
13
Du
Nederlands

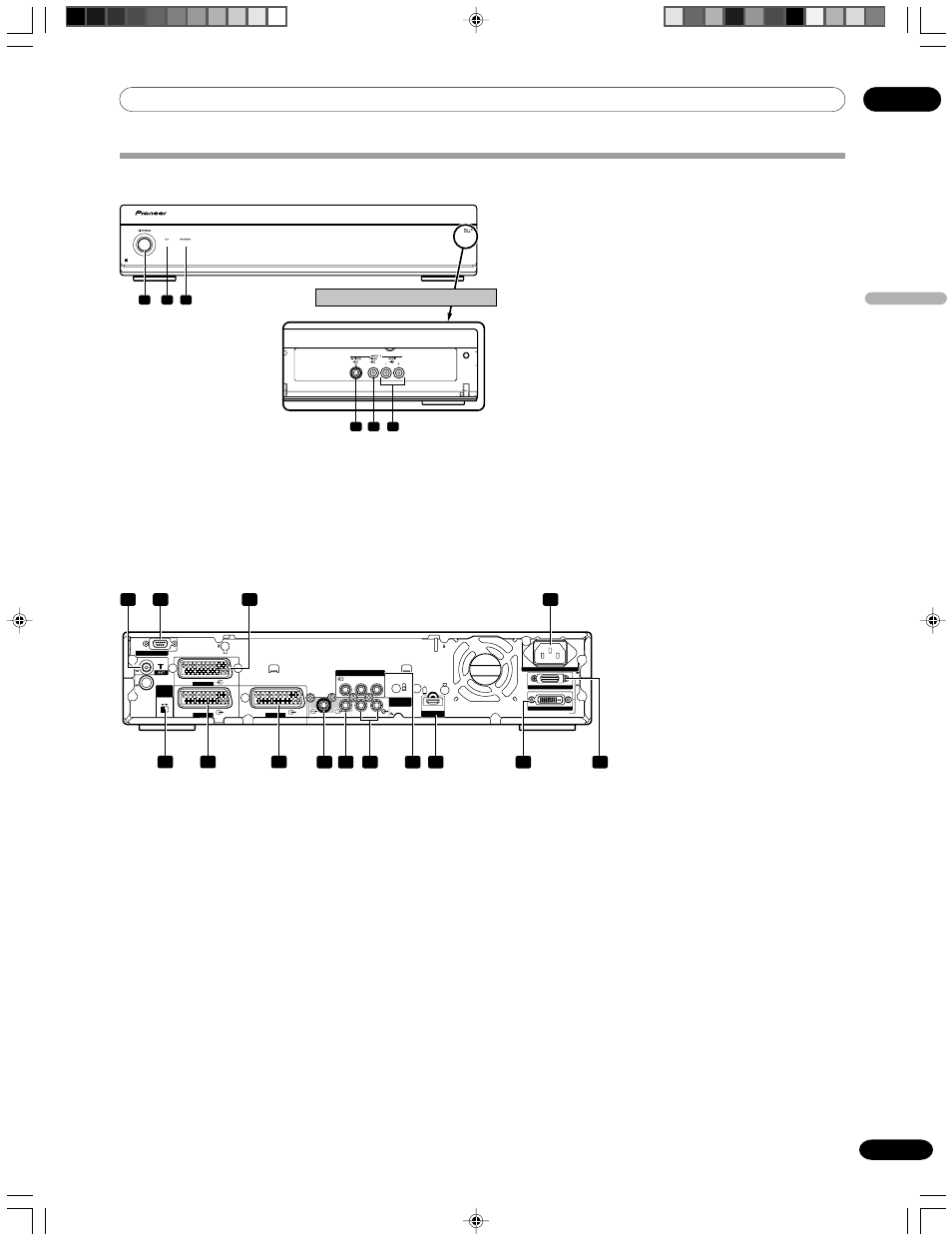

Achteraanzicht
1 ANT (antenne) ingangsaansluiting
2 RS-232C aansluiting (wordt in de fabriek
gebruikt)
3 INPUT 1 aansluiting (SCART)
4 AC IN netstroomaansluiting
5 i/o link.A SELECT keuzeschakelaar
6 INPUT 2 aansluiting (SCART)
7 INPUT 3 aansluiting (SCART)
8 MONITOR OUTPUT aansluiting (S-
VIDEO)
9 MONITOR OUTPUT aansluiting (VIDEO)
10 MONITOR OUTPUT aansluiting (AUDIO)
11 INPUT 2 aansluiting
(COMPONENT VIDEO: Y, P
B
, P
R
)
12 INPUT 3 aansluiting (HDMI)
13 SYSTEM CABLE aansluiting (WHITE)
14 SYSTEM CABLE aansluiting (BLACK)
Media Receiver
Vooraanzicht
1 POWER toets
2 POWER ON lampje
3 STANDBY lampje
4 INPUT 4 aansluiting (S-VIDEO)
5 INPUT 4 aansluiting (VIDEO)
6 INPUT 4 aansluitingen (AUDIO)
SERVICE ONLY
i / o link.A
SELECT
INPUT 2 3
INPUT 2
INPUT 1
INPUT 3
INPUT 2
Y P B P R
COMPONENT VIDEO
MONITOR
OUTPUT
R-AUDIO-L S- VIDEO VIDEO
BLACK
WHITE
SYSTEM CABLE
AC IN
HDMI
INPUT 3
1 2 3
5 6 7
4
8 9 10 11 12 13 14
1 2 3
4 5 6
Trek hier om de klep te openen.
