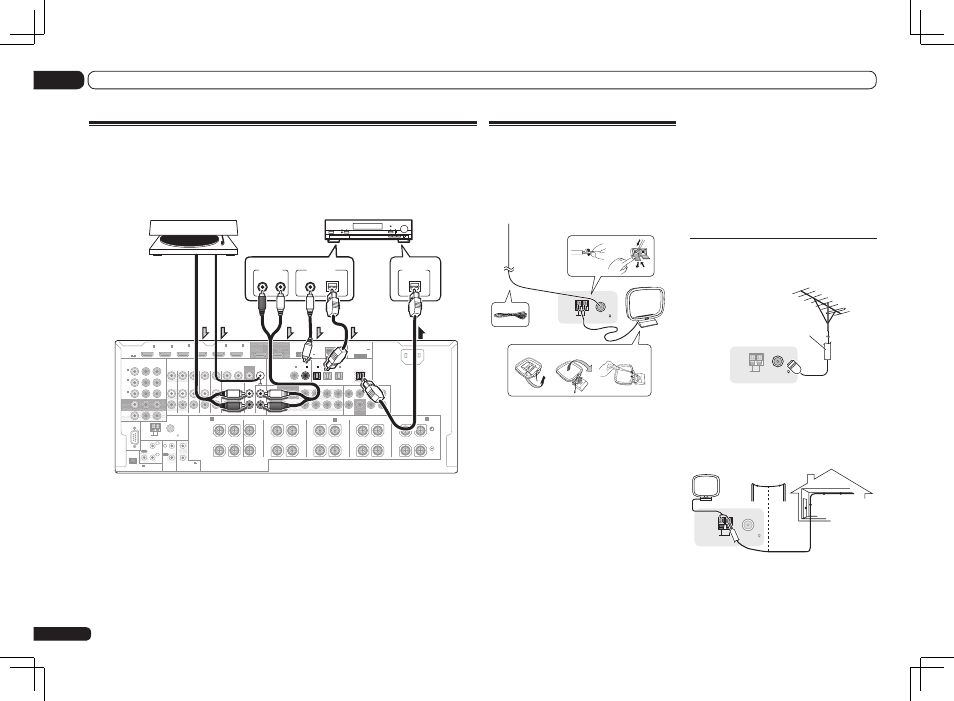

Conexión del equipo
Conexión de otros componentes de audio
Este receptor tiene entradas digitales y analógicas que le permiten a usted conectar componentes
de audio para su reproducción.
Cuando configure el receptor, tendrá que indicar a qué entrada ha conectado el componente (con-
sulte también El menú de configuración de entrada en el Manual de instrucciones suministrado con
el CD-ROM).
RS-232C
ZONE 2
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
MULTI CH IN
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
(VIDEO)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
L
R
CENTER
FRONT
SURROUND SURR BACK
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
CU-RF100
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L
R
L
(Single)
(Single)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWOOFER
DIGITAL OUT
COAXIAL
OPTICAL
DIGITAL IN
OPTICAL
ANALOG
R
L
AUDIO OUT
MD, DAT, etc.
Giradiscos
Seleccione una
! Si el giradiscos tiene salidas de nivel de línea (p. ej., tiene una preamplificador fonográfico
incorporado), conéctelo a las entradas de CD.
! No puede escuchar audio HDMI a través de la salida digital de este receptor.
Conexión de antenas de AM/
FM
Conecte la antena de cuadro de AM y la antena
alámbrica de FM como se muestra abajo. Para
mejorar la calidad de la recepción y el sonido,
conecte antenas externas (consulte Conexión
de antenas externas en la página 24).
FM UNBAL 75
AM LOOP
ANTENNA
3
1
4
a
b
c
5
2
1 Retire los protectores de los dos hilos
del cable de antena de AM.
2 Presione las pestañas para abrirlas y
luego inserte a fondo un cable en cada
terminal, y luego suelte las pestañas para
asegurar los cables de la antena de AM.
3 Fije la antena de cuadro de AM al
soporte.
Para fijar el soporte a la antena, doble en el
sentido indicado por la flecha (fig. a) y luego fije
el cuadro en el soporte (fig. b).
! Si piensa montar la antena de AM en una
pared u otra superficie, asegura el soporte
con tornillos (fig. c) antes de fijar el cuadro al
soporte. Asegúrese de que la recepción sea
clara.
4 Coloque la antena de AM sobre una
superficie lisa y en la dirección que ofrezca
la mejor recepción.
5 Conecte la antena de cable de FM en la
toma de antena de FM.
Para obtener los mejores resultados, extienda
la antena de FM por completo y fíjela a la pared
o al marco de una puerta. No deje que se plie-
gue o se enrolle.
Conexión de antenas externas
Para mejorar la recepción en FM, conecte una
antena de FM externa al FM UNBAL 75 W.
FM UNBAL 75
AM LOOP
ANTENNA
Cable coaxial 75 Ω
Para mejorar la recepción en AM, conecte un
cable con revestimiento de vinilo de 5 m a 6 m
de longitud a los terminales AM LOOP sin des-
conectar la antena de cuadro AM suministrada.
Para obtener la mejor recepción posible, sus-
penda el cable horizontalmente en el exterior.
FM UNBAL 75
AM LOOP
ANTENNA
Antena exterior
Antena interior
(cable cubierto
de vinilo)
5 m a 6 m
