76 Aufstellanweisungen
Position Nischengröße Rauchabzug Abstand zwischen
B T H (Minimum) Schrank & Decke

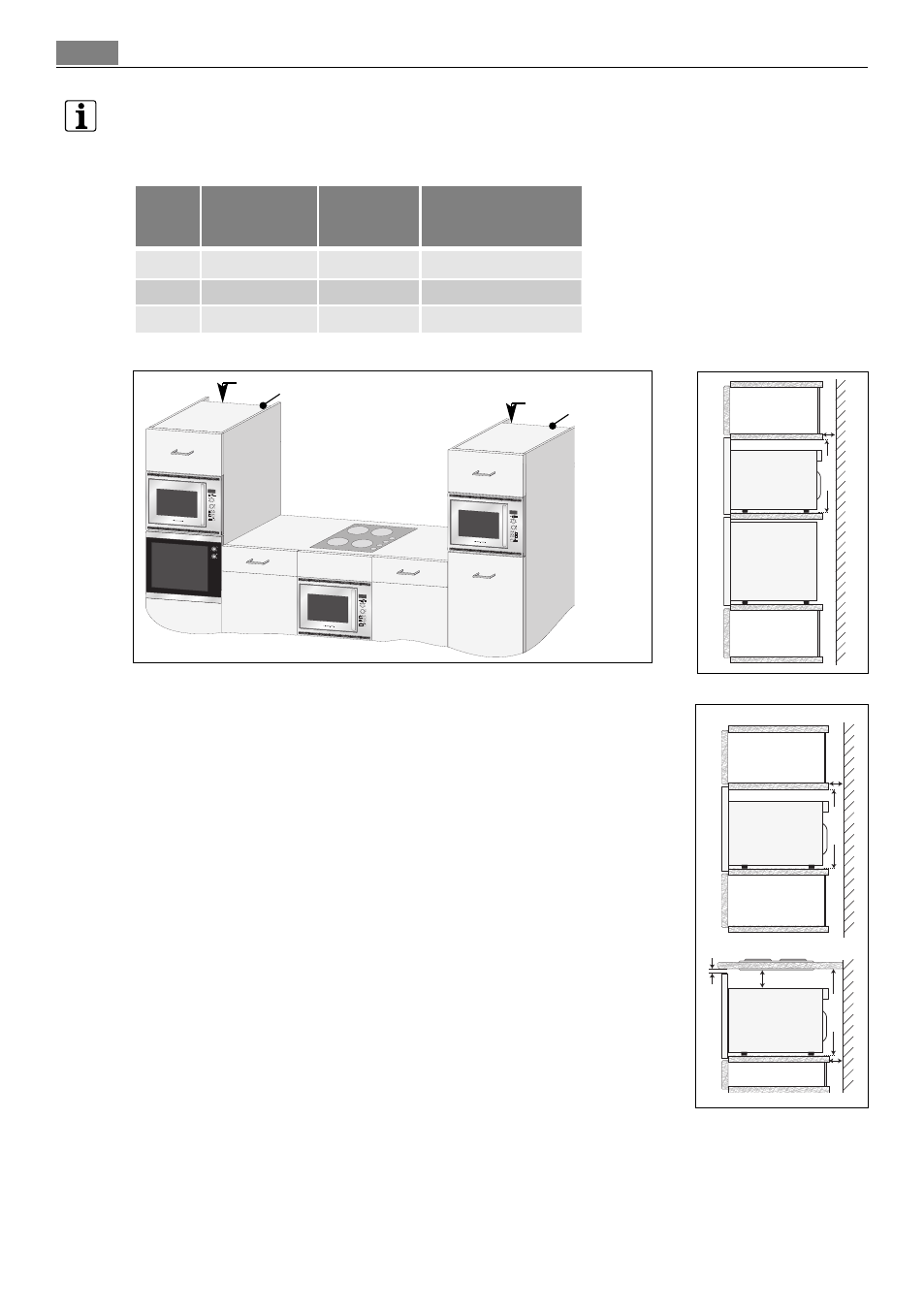

Die Mikrowelle kann in Position A, B oder C gepaßt werden:
AUFSTELLANWEISUNGEN
Installieren des Gerätes
1. Entfernen Sie das Verpackungsmaterial und überprüfen
Sie das Gerät sorgfältig auf Beschädigungen.
2. Bei Installation des Geräts in Position C müssen
unbedingt die im Diagramm angegebenen
Lüftungsabstände gewahrt werden.
3. Bringen Sie unter Verwendung der Einstellschablone
(TMAPTA004URR0) vier Befestigungsblöcke im Schrank an.
4. Setzen Sie das Gerät in den Schrank ein. Heben Sie es dazu
unten über die vorderen Blöcke und schieben Sie es sanft
nach hinten, bis der Rahmen der Mikrowelle vorne dicht
auf der Schranköffnung aufliegt.
5. Stellen Sie sicher, dass das Gerät stabil und gerade steht.
6. Befestigen Sie das Gerät mit den beiliegenden Schrauben.
Die Befestigungspunkte liegen bei den Lüftungsschlitzen
an der Ober- und Unterkante des Geräts (siehe Diagramm
Nr. 1 auf Seite 46).
7. Bringen Sie die Rahmenbefestigungskappen an den vier
Befestigungspunkten an (2 zusätzliche Kappen werden
mitgeliefert).
8. Es muss unbedingt sichergestellt werden, dass dieses
Produkt gemäß den Anleitungen in diesem Handbuch
sowie den Anleitungen für den herkömmlichen Ofen bzw.
Herd installiert wird.
A 560 x 550 x 450 20 50
B 560 x 500 x 450 20 50
C 560 x 550 x 460 20 Nicht zutreffend
Abmessungen in (mm)
D
Position A
Position C
Position B
Backofen
Rauchabzug
Kabelklemme
Rauchabzug
Kabelklemme
65 mm 5
m
m
4
6
0
m
m
2
0
m
m
m
in
.
2
0
m
m
4
5
0
m
m
m
in
.
2
0
m
m
4
5
0
m
m
Backofen
Position A
Position B
Position C
