AMP210 / AMP310
MANUAL DEL PROPIETARIO
9200 North Decatur St. Portland, OR 97203 • 503.286.9300 • www.audiosource.net
15
CONFIGURACIÓN PARA FUENTES MÚLTIPLES
En la aplicación mostrada en la Figura 12, un sistema de audio distribuido
está conectado al AMP210/310 como amplificador de zona local a través de
entradas de Línea 2. Normalmente el sistema de audio distribuido será la
fuente de audio del AMP210/310. El audio distribuido es luego pasado para
ser utilizado por zonas adicionales o sub-zonas en el sistema distribuido a
través de salidas de Línea 2.
Si el total de audio distribuido en cámara estuviera disponible solamente como
una señal de nivel de parlante usted podría conectarlo a las conexiones “Parlantes
In” y configurar el interruptor de ruteo en la posición “Línea 2", la posición de mano
derecha del interruptor (Figura 13). El AMP 210/310 ya no podrá pasar el Total de
Audio Distribuido en Cámara a otra zona a través de la Salida de Línea 2. Si usted
tiene cualquier pregunta relativa a esta configuración, llame al soporte técnico de
AudioSource® al 1.800.435.7115 o 503.286.9300.

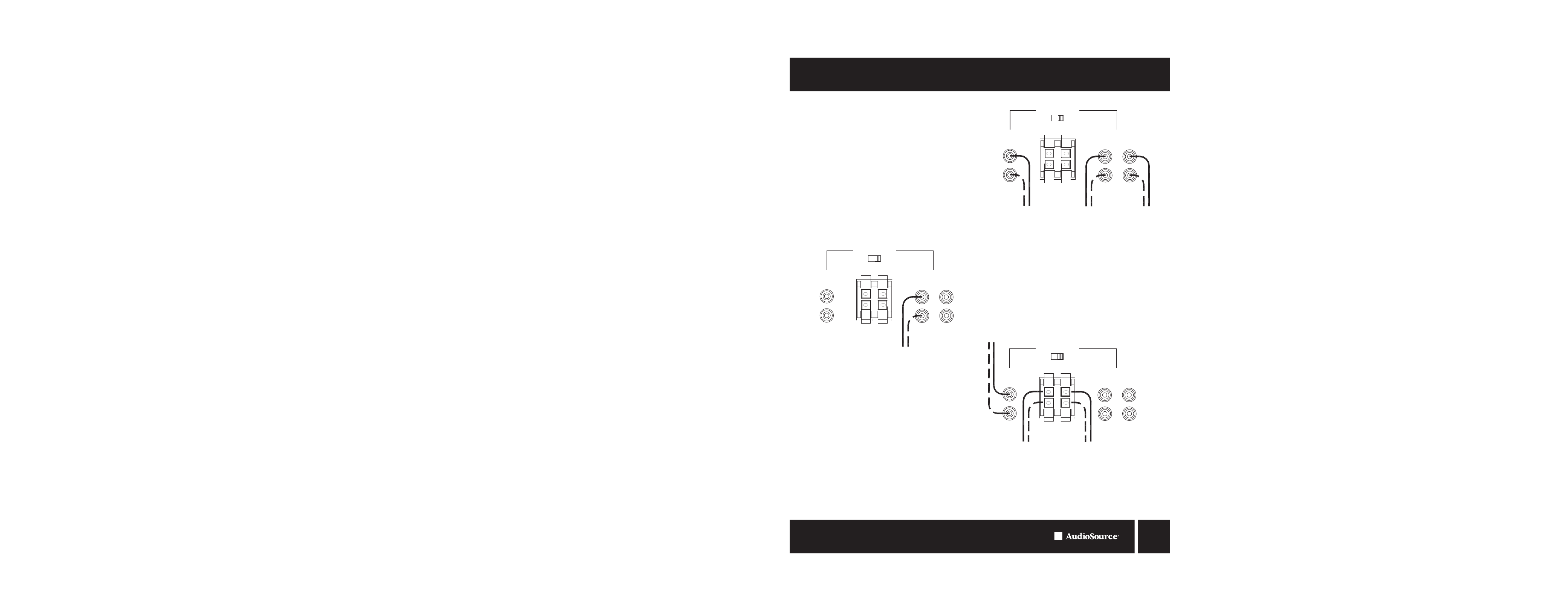

Figure 11. Configuración Estéreo
Figure 12. Configuración Para Fuentes Multiples
Figure 13. Nivel de Parlante Para Fuentes Multiples
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
(De la Línea de
Preamplificador Fuera)
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
(De la Línea de
Preamplificador Fuera)
(De la Línea Local
de la Fuente Fuera)
(Fuera a Zonas
Adicionales)
IN
L
L
R
L
R
R
Speaker IN
IN OUT
Line 1 Line 2
Line 1 Line 2
+ +
- -
V V
(De la Línea Local de la Fuente Fuera)
(Entrada de Nivel de Parlante)
APLICACIONES
AVISO: Debe ser tenido en cuenta que el AMP210/310 está diseñado para
operar a un mínimo de carga de puente de 8-ohm. Por lo tanto, si usted está
utilizando más de un altoparlante de 8-ohm individual en modo puente, debe
considerar utilizar una impedancia que coincida con el selector del parlante,
tal como Phoenix Gold® Innovative Home ISM4, ISM6 o ISM8 o posiblemente
utilizar un control de volumen de impedancia coincidente, tal como el Phoenix
Gold® Innovative Home VMT100 disponible en su tienda favorita de DIY o
suministro de componentes eléctricos. La elección de un control de volumen
le permitirá la flexibilidad adicional de poder atenuar el volumen cuando sea
necesario.
CONFIGURACIÓN ESTÉREO
En esta configuración, el interruptor de modo está fijado en “Estéreo”.
Conecte los enchufes de salida de línea de un pre -amplificador estéreo o
fuente a los enchufes de entrada de Línea 2 de su AMP210/310 (Figura 11).
A continuación conecte sus parlantes al las terminales marcadas “Parlante A”
observando la polaridad apropiada (vea “Terminales de Parlante” en la Página 6).
Conecte un segundo par de parlantes (opcional) a las terminales marcadas
"Parlante B”. Seleccione los parlantes “A” utilizando los botones de selección
de parlantes del panel frontal.
CONFIGURACIÓN MONO
En esta configuración, el interruptor de modo está fijado en “Puente”. Conecte
la salida de línea izquierda de un pre-amplificador a las entradas de Línea 2
izquierdas de su AMP210/310. Conecte su parlante mono a las terminales
de su AMP210/310 (vea “Terminales de Parlantes” en la Página 14). Lleve la
configuración del balance a la posición central.
La salida de audio de una fuente local, tales como un reproductor de MP3•,
CD, televisión, computadora, etc., está conectada al AMP210/310 a través
de entradas de Línea 1, y cuando la fuente local está activa, su señal tendrá
prioridad sobre la señal de audio distribuida, presente en la Línea 2. Sin
embargo, la señal de audio distribuida todavía estará presente en la entrada
de Línea 2. En esta circunstancia la salida de audio de la fuente local será
escuchada a través del AMP210/310. Una ves que la fuente local es apagada
o enmudecida, el AMP210/310 cambiará de regreso automáticamente al
sistema de audio distribuido como una fuente de audio, asumiendo que la
fuente local permanece inactiva.
El tiempo de demora determina cuando ocurrirá el cambio de regreso para
la fuente normal. Esta configuración asume que todas las señales entrantes
están a nivel de línea y no a nivel de parlante.
